和利时C系列非管理型工业交换机 DIN导轨交换机

和利时C系列工业交换机平台专为严苛的工业自动化环境而设计，通过宽温运行和无风扇硬件设计，在各种环境中保持稳健的数据连接。区域供应选项可通过北京众平科技进行协调，以支持特定的工业网络需求。

现代工业自动化严重依赖可靠的网络基础设施，以防止在连续制造运行期间发生丢包和通信延迟。和利时C系列工业交换机采用工业级硬件组件平台，比标准商用替代品提供更高的可靠性。采用无风扇散热架构，集成散热片和导热凝胶，这些交换机无需机械活动部件即可高效散热。它们能够在 -40 °C 至 75 °C 的环境温度范围内可靠运行，同时提供防雷击和浪涌抑制功能。整个系列达到 IP40 防护等级，能够抵御充满挑战的户外和工厂车间环境中的灰尘和湿气。此外，产品线涵盖非网管型、网管型和轻三层网管型变体，可适应从简单边缘连接到复杂全厂环形架构的各种网络拓扑。

技术规格

系列：C系列

外壳类型：DIN导轨 / 机架式

冷却方式：无风扇散热

工作温度：-40 °C 至 75 °C @ 标准负载

存储温度：-40 °C 至 85 °C @ 环境温度

工作湿度：5% 至 95% @ 无冷凝

外壳防护等级：IP40 至 IP41

Model GM100-PW-D1-5L-C 交换机类型：DIN导轨安装

Model GM100-PW-D1-5L-C 交换容量：128 Gbps @ 全双工

Model GM100-PW-D1-5L-C 包转发率：30 Mpps @ 线速

Model GM100-PW-D1-5L-C 二层管理：不支持

Model GM100-PW-D1-5L-C 三层管理：不支持

Model GM100-PW-D1-5L-C 环网支持：不支持

Model GM100-PW-D1-5L-C 业务端口：5个 10/100 Mbps 自适应电口

Model GM100-PW-D1-5L-C 尺寸：30 mm x 100 mm x 120 mm @ 宽 x 深 x 高

Model GM101-PW-D1-8L-C 业务端口：8个 10/100/1000 Mbps 自适应电口

Model GM101-PW-D1-8L-C 尺寸：44 mm x 131 mm x 150 mm @ 宽 x 深 x 高

Model GM101-ISW2-D1-10L-C 业务端口：2个 SFP 插槽，8个 10/100/1000 Mbps 自适应电口 @ 标准配置

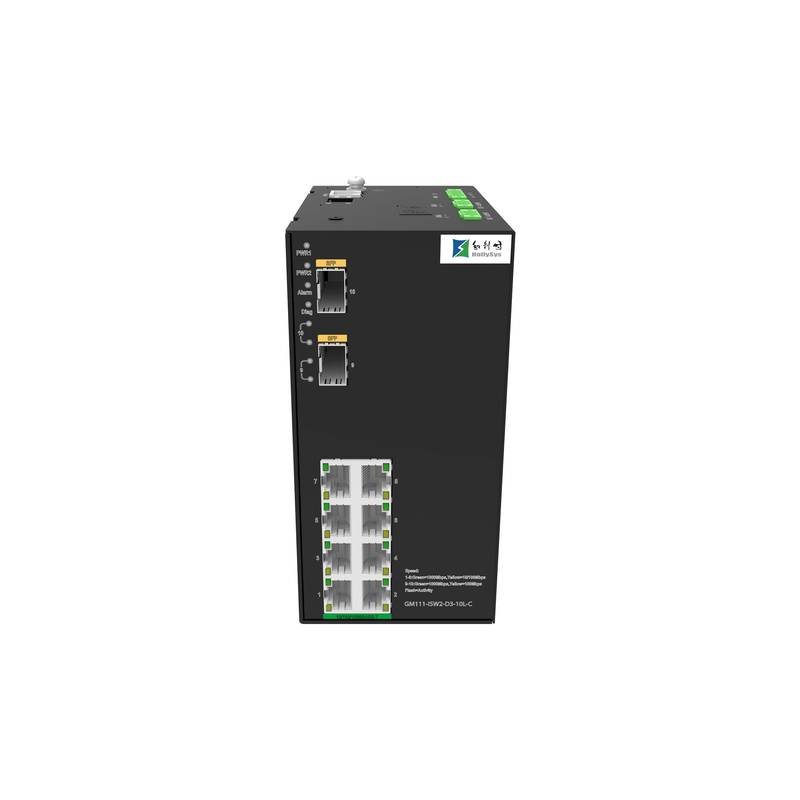

Model GM111-ISW2-D3-10L-C 交换容量：336 Gbps @ 全双工

Model GM111-ISW2-D3-10L-C 包转发率：96 Mpps @ 线速

Model GM111-ISW2-D3-10L-C 二层管理：支持 @ CLI / SNMP

Model GM111-ISW2-D3-10L-C 三层管理：不支持

Model GM111-ISW2-D3-10L-C 环网支持：支持 @ ERPS / RSTP

Model GM111-ISW2-D3-10L-C 尺寸：75 mm x 131 mm x 150 mm @ 宽 x 深 x 高

Model GM232-ISW4-HV-28L-C 安装类型：机架式

Model GM232-ISW4-HV-28L-C 交换容量：336 Gbps @ 全双工

Model GM232-ISW4-HV-28L-C 包转发率：126 Mpps @ 线速

Model GM232-ISW4-HV-28L-C 二层管理：支持 @ VLAN / LACP / QoS

Model GM232-ISW4-HV-28L-C 三层管理：支持 @ 静态路由

Model GM232-ISW4-HV-28L-C 业务端口：16个 10/100/1000 Mbps 自适应电口，8个 Combo（复用）端口，4个 1G/10G SFP 插槽 @ 最大配置

Model GM232-ISW4-HV-28L-C 尺寸：440 mm x 260 mm x 43.6 mm @ 宽 x 深 x 高

工业骨干传输与网络冗余

C系列工业以太网交换机提供灵活的产品外形，包括DIN导轨可安装紧凑型单元和机架式模块化单元，旨在匹配各种控制柜布局。它们集成快速以太网、千兆电口和 SFP 光纤插槽的组合，以便在长距离内实现混合传输介质。工业网络协议和高速交换矩阵确保数据包在现场仪表和控制室之间以最小的延迟传输。

为了满足工厂自动化、电力监控和智能交通严苛的运行时间标准，这些交换机融入了强大的物理特性。无风扇设计消除了与机械冷却风扇相关的单点故障，而双电源冗余选项则可防止意外的电源中断。交换机采用坚固的金属外壳，在持续机械振动和高电磁干扰条件下保持结构完整性和电气稳定性。

核心性能解密：线速转发、环网自愈与环境加固

交换容量和包转发率决定了网络处理多节点高流量负载（例如工业机器视觉流和同步数据采集）的有效性。像 Model GM111-ISW2-D3-10L-C 这样的型号可提供 336 Gbps 的交换容量和 96 Mpps 的包转发率，确保在峰值流量突发期间实现零队列拥塞。网管型版本支持环网协议，可实现快速的毫秒级恢复时间，瞬间隔离故障并重新路由流量而不中断控制回路。

环境生存能力通过严格符合工业电磁兼容性标准和宽热阈值来验证。在 -40 °C 至 75 °C 的温度下有效运行，使这些单元能够部署在无空调的户外机柜内部或高温制造机械附近。内置浪涌抑制电路保护内部组件免受雷击或邻近工厂电力线上的重感性负载切换引起的瞬态电压的影响。

选型指导与工程部署实践：拓扑规划与现场调试

部署工业网络需要在工程阶段仔细评估端口密度、带宽要求和管理功能。对于非网管型设置，像 Model GM100-PW-D1-5L-C 这样的型号为孤立的机器单元提供即插即用的简便性。相反，网管型型号（如 Model GM232-ISW4-HV-28L-C）适用于核心汇聚层，在这些层中，VLAN 划分、广播风暴抑制和 QoS 优先级队列对于将安全流量与通用诊断数据隔离开来是必不可少的。

拓扑规划应利用关键环路的环形架构和外围设备分支的树状结构。网管型交换机的配置可通过命令行接口（CLI）、Telnet、SNMP 或 SSH 协议进行访问。北京众平科技的技术支持团队可以协助系统集成商进行交叉参考选型、型号匹配和库存可用性验证，以简化项目执行。

典型应用场景与现场运行价值：真实世界的工业网络稳定性

分布式控制系统、全厂视频监控网络和自动化生产线需要无需人工干预即可连续运行的通信硬件。C系列交换机在可编程逻辑控制器、远程 I/O 站点和监控控制站之间保持稳定的数据交换。它们在严苛热应力下保持性能的能力最大限度地减少了意外的网络停机时间，并降低了工厂工程师的维护开销。

部署这些交换机通过紧凑的 DIN 导轨占地面积和合乎逻辑的端口布局简化了机柜布线结构。通过防止高干扰电气室中的通信中断，这些交换机保护工业流程免受代价高昂的紧急停机的影响。这种高运行可靠性为设计长寿命工业资产的原始设备制造商和系统集成商提供了持久的经济价值。

常见问题解答 (FAQ)

1. C系列交换机的标准交付时间和库存状态是什么？

标准配置在区域库存中进行维护，以满足紧迫的项目需求，具体的发货日程在下订单时确认。

2. 这些工业交换机适用什么保修范围？

产品享有全面的十二个月硬件保修，涵盖正常运行条件下的制造缺陷。

3. 非网管型型号在安装前需要任何软件配置吗？

像 Model GM100-PW-D1-5L-C 这样的非网管型型号不需要配置；它们在上电后立即以即插即用的方式运行。

4. 网管型型号如何处理环网冗余？

网管型型号支持快速环网协议，该协议可检测路径中断并在几毫秒内重新路由数据包，以确保不间断的网络可用性。

5. 这些工业交换机接受什么类型的电源输入？

这些交换机旨在接受工业标准电压输入，支持强大的电源冗余，以防止主电源故障期间系统关机。

6. 可以在 SFP 插槽中使用来自第三方制造商的 SFP 模块吗？

建议使用符合额定温度规范的兼容工业级 SFP 收发器模块，以确保光链路稳定性。

7. IP40 等级如何保护内部电路？

IP40 外壳可防止大于 1.0 mm 的固体异物进入外壳，保护敏感的内部电路板免受导电灰尘积聚的影响。

8. 配置网管型交换机有哪些可用的管理接口？

网管型变体支持通过命令行接口、Telnet、安全外壳（SSH）和简单网络管理协议（SNMP）实用程序进行配置和监控。

9. 这些交换机适合安装在户外路边机柜内部吗？

可以，前提是外壳提供基本的防风雨保护，交换机的宽工作温度范围和浪涌保护机制可以应对户外的极端温度。

10. Model GM101-ISW2-D1-10L-C 和 Model GM111-ISW2-D3-10L-C 模型之间的主要区别是什么？

虽然两者都具有相似的物理端口配置，但 Model GM111-ISW2-D3-10L-C 包含高级二层管理和环网功能，而 Model GM101 模型则作为非网管型设备运行。
