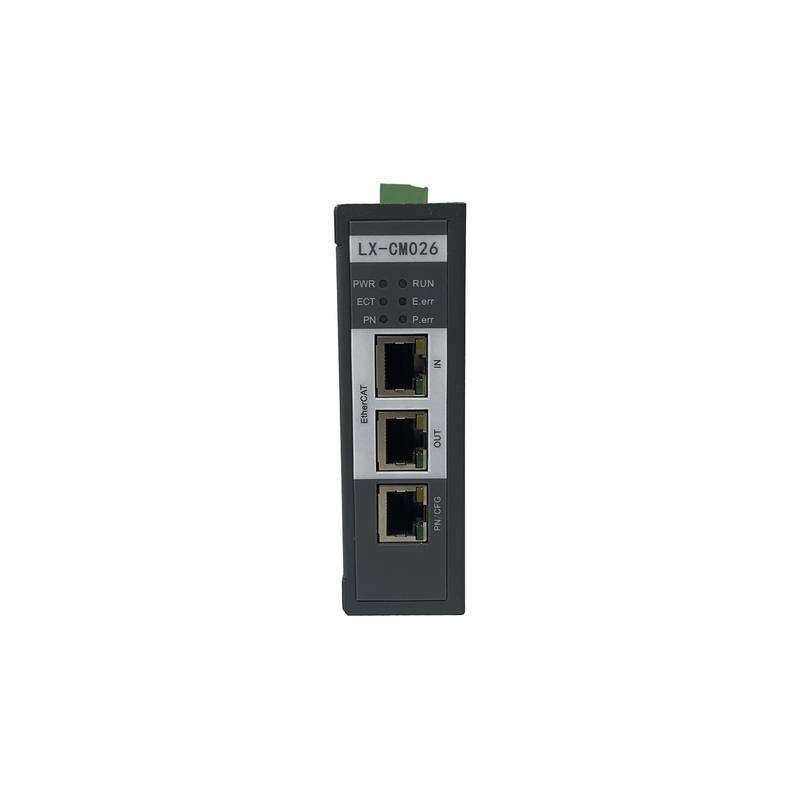

LX-CM026 协议转换器专为异构工业环境而设计，可促进 EtherCAT 网络与 PROFINET 架构之间确定性的数据交换。北京众平科技为该网关提供强大的物流支持，以简化自动化单元之间的系统集成。
部署不同的工业网络通常会引入通信瓶颈，特别是在将高速运动控制器与标准现场设备连接时。LX-CM026 网关通过在主控制器侧（例如本地 LX 系列 PLC）充当 EtherCAT 从站设备，同时作为 PROFINET 主站操作以管理下游现场仪表，从而应对这一挑战。这种双重角色操作架构通过直接在网络边界转换实时循环数据包，消除了对昂贵的多协议控制器升级的需求。当不同的供应商生态系统无法共享原生通信层时，工业自动化工程师经常会遇到集成障碍。通过通过专用的内部内存缓冲区处理协议帧，该单元可保持稳定的报文传输速率并减轻扩展工业运行中的数据包抖动。
技术规格
设备型号：LX-CM026 @ 标准配置
主协议功能：EtherCAT 从站到 PROFINET 主站 @ 全双工
安装类型：DIN 导轨安装 @ 35 毫米标准外形
外壳材料：阻燃工程塑料 @ IP20 防护等级
工作温度范围：-20°C - 60°C @ 无冷凝湿度
存储温度范围：-40°C - 85°C @ 相对湿度 5% - 95%
电源电压：24 VDC ± 20% @ 反向极性保护
功耗：4.5 W @ 24 VDC 最大负载
通信接口 EtherCAT：双 RJ45 端口 @ 100 Mbps 全双工
通信接口 PROFINET：双 RJ45 端口 @ 100 Mbps 实时 IRT/RT
诊断指示灯：LED 状态阵列 @ RUN、ERR、LINK、ACT
数据映射容量：高达 1024 字节输入/输出缓冲区 @ 默认配置
尺寸：105 毫米 x 90 毫米 x 40 毫米 @ 不含连接器
净重：250 克 @ 大约质量
系统集成与硬件设置
LX-CM026 网关的物理安装依靠控制柜内的标准 35 毫米 DIN 导轨安装，确保在高振动环境中实现安全的机械锚固。配电需要通过可拆卸螺丝端子块连接稳定的 24 VDC 电源，具有内置瞬态电压抑制和反向极性防御功能。网络布线需要屏蔽双绞线 5e 类或更高版本的以太网电缆，以保持信号完整性，以抵御附近变频器和高压接触器产生的电磁干扰。EtherCAT 和 PROFINET 侧的双 RJ45 端口支持线路拓扑，无需外部网络交换机，从而减少传播延迟。将 DIN 导轨和电缆屏蔽层正确接地至机柜背板，可为高频噪声色散建立低阻抗路径，防止地环路和通信中断。
可靠性与环境耐久性
LX-CM026 专为连续工业运行而设计，可承受 -20°C 至 60°C 的环境温度，无需主动冷却风扇，而是依靠其通风外壳轮廓进行被动热对流。IP20 防护等级的外壳可保护内部电路免受安装过程中的意外手指接触和颗粒侵入，建议将其放置在洁净环境的机柜中。内部组件经过精心挑选，可延长使用寿命，在持续电气负载和热应力下实现较高的平均故障间隔时间。通信端口上的浪涌保护电路可防止重型制造厂中常见的静电放电和感应开关瞬变。硬件配置可抵抗移动机器机架上遇到的适度冲击和振动轮廓，确保跨生产班次的不间断数据桥接。
选型指导与替代选项
选择正确的协议网关需要验证现有控制架构所需的的主从关系。LX-CM026 特别适用于现有 EtherCAT 控制器必须指挥第三方 PROFINET 执行器、远程 I/O 块或驱动器的应用。需要替代拓扑（例如 PROFIBUS DP 或 Modbus TCP 集成）的系统集成商应评估同一产品系列中的其他型号，以匹配特定的总线要求。北京众平科技维护技术文档和库存交叉参考，以协助工程团队为旧系统升级和新建机器设计识别最佳硬件替代方案。
常见问题解答 (FAQ)
1. 此网关型号的标准交货期是多少？
标准订单从区域库存中处理，通常在 2 到 3 个工作日内发货，具体取决于目的地物流。
2. 该设备是否包含制造商保修？
是的，硬件包含自购买之日起涵盖材料和工艺缺陷的标准 12 个月有限保修。
3. LX-CM026 可以作为 EtherCAT 主站运行吗？
不可以，该设备在上游网络上严格充当 EtherCAT 从站，并在下游侧充当 PROFINET 主站。
4. 配置 PROFINET 侧需要什么软件工具？
支持 GSDML 文件导入的标准工程软件（例如典型的 PLC 编程环境）可以配置 PROFINET 设备参数。
5. 如何在此硬件上更新固件？
固件更新是通过使用制造商提供的专用实用程序软件通过板载配置端口应用的。
6. 网关支持的最大数据交换大小是多少？
该设备支持在两个连接的工业网络之间进行最多 1024 字节的输入和输出数据映射。
7. 是否有用于故障排除的诊断 LED 指示灯？
是的，前面板 LED 指示灯显示两个网络接口上的电源、系统错误和链接活动的实时状态。
8. 网关是否需要外部电源隔离模块？
内部电源输入具有内置电隔离，可保护内部逻辑电路免受主电源总线上的共模电压波动的影响。
