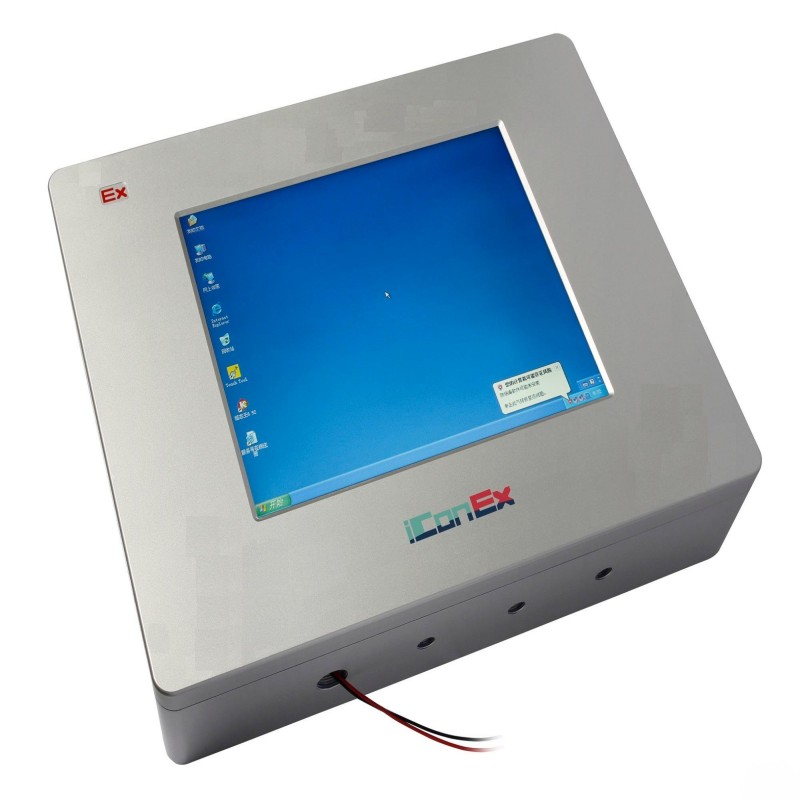

iConEx XY800系列防爆工业HMI触摸屏

概述

iConEx XY800系列是一个坚固的防爆人机界面（HMI）触摸屏系列，经过精心设计，可在1区、2区和21区等危险区域可靠运行。这些HMI旨在满足严格的国际防爆标准，将高性能计算核心（具有32位RISC CPU和流线型Linux操作系统）与充满活力的TFT显示器和多功能通信功能相结合。

它们的主要功能是为石油和天然气、化工、制药和采矿等行业的工业自动化系统提供安全、直观和耐用的控制和监控界面，这些行业可能存在易燃气体、蒸汽或粉尘。

核心设计理念：安全性和可靠性第一

XY800系列背后的基本原理是综合安全功能的内在集成，而不会影响处理性能或连接性。它获得了Ex d ib IIB+H2 T6 Gb（适用于气体）和Ex tD ibD A21 IP66 T80°C（适用于灰尘）等认证，采用了一种结合了防火（d）和本质安全（ib）保护方法的复合设计。这确保了即使在内部故障或直接触摸操作期间，设备本身也不会点燃周围的大气。

外壳采用高强度铝合金，经过数控加工以确保结构完整性，并涂有防腐涂层，这进一步突显了其在恶劣条件下持久可靠性的承诺。

产品特点和；amp；特性

认证防爆结构：具有气体（Ex d ib IIB+H2 T6 Gb）和粉尘（Ex tD ibD A21 IP66 T80°C）环境的双重认证，使其适用于1/2区和21/22区危险区域，包括氢气环境。

高可见度显示选项：提供一系列TFT LCD尺寸（7英寸、8英寸、10.4英寸、12.1英寸、15英寸），分辨率高达1024x768，亮度超过300 cd/m²（某些型号高达450 cd/m²），即使在明亮的工业环境中也能确保清晰的可见度。

强大的处理和存储：由32位RISC CPU（400MHz或800MHz变体，具体取决于型号）提供支持，带有128MB闪存和64MB DDR2 RAM，为复杂的数据采集、控制算法提供充足的电源，并运行具有类C宏脚本支持的专有XYFD2000配置软件。

广泛的工业连接：具有多个隔离串行端口（RS-232/485/422）、内置以太网（在大多数型号上）、用于外围设备和数据传输的USB主机，并通过可选或集成接口支持Profibus DP和CAN等主要工业现场总线协议。

坚固的设计元素：采用无风扇冷却系统，可在多尘环境中运行，电阻式触摸技术能够手套操作，防静电处理的触摸表面，IP66整体防护等级，宽工作温度范围（包括可选的宽温度型号），以及坚固的M20电缆密封套，用于安全布线。

关键规格

参数/类别

规格详细信息

iConEx XY800型号系列（例如，XY800_7HMI、XY800_12HMI、XY80_15HMI）

显示类型TFT LCD，电阻式触摸（单点）

可选尺寸7英寸、8英寸、10.4英寸、12.1英寸、15英寸

分辨率800x480（7英寸）、800x600（8英寸、10.4英寸）、1024x768（12.1英寸、15英寸）

亮度300~450cd/m²（取决于型号）

CPU 32 位 RISC ARM（400MHz 或 800MHz）

内存128MB闪存，64MB DDR2 DRAM

操作系统精简的Linux内核

通信端口隔离RS232/RS485/RS422、以太网（10/100M）、USB主机/设备

现场总线支持Profibus DP、CAN、MPI（可选/集成）

输入电源DC 24V（18V-32V范围）

功耗最大约5W（较小型号）至最大约15W（较大型号）

防护等级IP66（外壳）

防爆认证气体：Ex d ib IIB+H2 T6 Gb；灰尘：Ex tD ibD A21 IP66 T80°C

危险区域适用范围1/2区（气体）、21/22区（粉尘）、氢气环境适用

工作温度标准：-20°C~+60°C；宽温度：-40°C~+60°C/70°C（取决于型号）

应用

XY800系列在众多危险行业的关键监测和控制角色中不可或缺：

石油和天然气；amp；天然气生产平台和；amp；炼油厂：监测井口参数，控制泵阀，并在潜在爆炸性环境中安全地可视化管道流量。

化学与；amp；药品加工厂：与PLC接口，以控制反应器温度、管理配料剂量和监测安全联锁。

油漆、涂料和；amp；喷雾室：在有易燃蒸气和可燃粉尘的区域提供操作员控制。

粮仓、面粉厂和；amp；食品加工：控制可能形成可燃粉尘云的输送机、研磨机和混合器。

采矿作业（地表和地下）：监测甲烷和粉尘易发环境中的通风系统、传送带和机械。

水和；amp；废水处理设施：在泵房等潜在危险区域控制泵、鼓风机和化学进料系统。

产品优势

iConEx XY800系列的最大优势是其经过认证的本质安全设计，适用于要求最苛刻的危险场所，再加上强大的工业性能和连接性，所有这些都在一个集成的封装中。它消除了对此类区域标准HMI通常所需的外部加压柜或隔离系统的需求和成本。

其在气体和粉尘环境中的多功能性，结合强大的处理能力和全面的通信选项（包括现场总线支持），提供了一种面向未来的高度可靠的解决方案，提高了操作安全性和效率，同时降低了总体拥有成本和安装复杂性。

包装与；amp；保修

搜索结果中没有明确列出XY800系列包装和保修的具体细节。此类设备应采用坚固的保护性包装运输，以防止运输过程中损坏，这是标准的行业惯例。对于精确的保修条款（期限、范围），强烈建议直接咨询制造商或授权分销商。

<常见问题

1。防爆认证Ex d ib IIB+H2 T6 Gb对XY800 HMI意味着什么？它可以在哪里使用？

防爆认证Ex d ib IIB+H2 T6 Gb定义了XY800 HMI可以安全安装和操作的特定危险环境。分解它：

“Ex”表示符合爆炸性环境中使用的设备的欧洲ATEX类标准。

“d”表示隔爆外壳（外壳包含并冷却内部爆炸，以防止外部点火）。

“ib”表示本质安全（触摸屏电路将电能限制在点火水平以下）。

“IIB”对乙烯等气体的适用性进行了分类（超出IIC组气体）。

“+H2”确认了含氢环境的批准。

“T6”将最高表面温度限制在85°C（对低点火温度气体安全）。

“Gb”表示对1/2区（偶尔/频繁的爆炸性环境）的高度保护。

该标志证明XY800适用于各种气体/蒸汽危害，包括氢气应用。

2。电阻式触摸屏技术如何使工业应用受益，特别是在危险环境中？

电阻式触摸技术为恶劣/危险环境提供了关键优势：

手套兼容性：戴手套可靠操作（工业安全/卫生标准）。

环境弹性：受表面液体、灰尘或污垢的影响较小。

耐用性：耐刮擦/耐磨玻璃/薄膜结构。

安全集成：更简单的模拟传感简化了与本质安全（ib）设计的集成，支持认证。

这种组合确保了PPE和安全关键应用的可靠性。

3。无风扇设计和宽工作温度范围的优点是什么？

无风扇设计

消除了常见的机械故障点（风扇在爆炸性环境中收集灰尘/碎屑、过热或静电放电的风险）。它增强了长期可靠性，减少了维护，并提高了肮脏环境中的完整性。

宽工作温度范围

支持-40°C至+60°C/70°C的型号在极端条件下（室外结冰、热加工厂）性能可靠。这消除了外部加热/冷却设备，简化了设计，减少了能源使用，降低了总体拥有成本，同时确保了一致的显示/触摸/电子性能。
