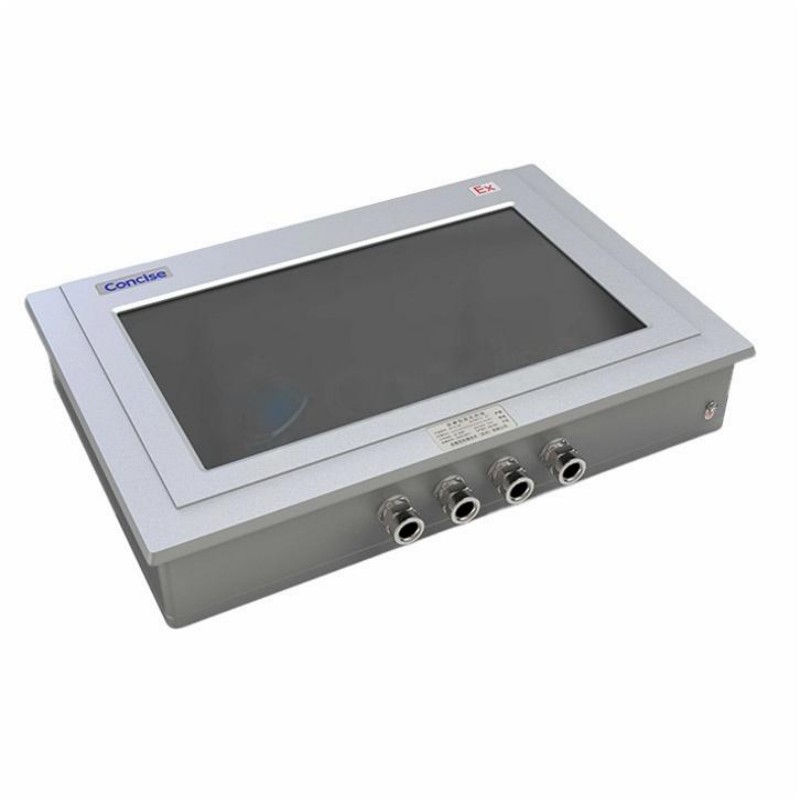

iConEx XYEXMTP系列防爆工业显示器

概述

iConEx XYEXMTP系列代表了加固防爆显示技术的巅峰之作，专为在要求最苛刻的1区气体和21区粉尘危险区域连续运行而设计。与为不太频繁的危险暴露（2/22区）而设计的显示器不同，该系列的设计可承受正常操作下持续存在的爆炸性环境。

它通过将超坚固的Ex d[隔爆]外壳和内部组件的先进Ex ib[本质安全]电路相结合来实现这一目标。通过Ex d ib IIC T6 Gb和Ex tD ibD A21 IP66 T80°C认证，它为上游石油和天然气行业的关键监测角色提供了无与伦比的可靠性；amp；天然气（钻井平台、炼油厂）、化学加工厂和采矿作业——在这些地方，失败不是一种选择。

核心设计理念：持续危险的最大弹性

XYEXMTP系列的架构围绕最大容纳和隔离的原则。其主要隔爆（Ex d）外壳由高级厚壁不锈钢或球墨铸铁制成，经过精确公差加工，形成可容纳和冷却任何内部点火的火焰路径，防止其传播到外部危险大气中。

这与关键内部电路的本质安全（ib）设计相辅相成，将其能量限制在点火水平以下。这种双重方法确保了在最恶劣的条件下生存，包括暴露于腐蚀性化学物质、持续振动和极端温度波动。

产品特点和；amp；特性

最高防爆等级（Ex d ib IIC）：旗舰产品具有IIC组气体（包括氢气和乙炔）的防爆（Ex d）认证，这是最严格的气体组。这使其适用于1区，即风险最高的气体区。

耐腐蚀外骨骼：外壳经特殊防腐涂层（如粉末涂层、PTFE饰面）处理，可承受盐水、高温₂S、 以及海上和化学应用中的其他腐蚀性化学品。

极端环境耐久性：在-40°C至+70°C的宽温度范围内可靠运行（冷启动时可选内部加热元件）。为重型机械或采矿车辆提供卓越的抗冲击/振动性能（根据IEC 60068-2-27/64标准进行测试）。

强化外壳中的高性能显示器：内置高亮度（≥1000cd/m²）TFT LCD，带光学粘合（减少眩光，增强阳光可读性，防止凝结）。具有多点触控投射电容触控功能，可戴手套操作。

高级连接和控制：配备M12 X编码连接器，用于坚固的以太网/电源链路（非常适合高振动环境）。通过本质安全屏障支持全面的视频输入（HDMI、DisplayPort、VGA）。

关键规格

参数/类别

规格详细信息

型号系列 iConEx XYEXMTP（例如，XYEXMTP-19、XYEXMTP-22）

显示类型TFT LCD，投射电容式触摸（多点触摸）

可选尺寸19英寸、21.5英寸、24英寸

分辨率1280x1024（19英寸）、1920x1080（21.5英寸、24英寸）

Brightness ≥ 1000 cd/m²

触摸技术投射电容式（手套和防潮操作）

防护等级IP66/IP67（前面板）

防爆认证气体：Ex d ib IIC T6 Gb；灰尘：Ex tD ibD A21 IP66 T80°C

危险区域适用区1/21（气体/粉尘），2/22

工作温度标准：-30°C~+60°C；延长：-40°C~+70°C

储存温度-50°C~+85°C

输入电源DC 24V（18V-32V范围）或AC 100-240V（带隔离的内部PSU）

功耗~45W（19英寸）至~75W（24英寸）

电气接口M12 A编码（电源）、M12 X编码（以太网）、IS视频屏障接口

视频输入HDMI、DisplayPort、VGA（通过本质安全接口）

抗振性5 Grms（10-500 Hz，IEC 60068-2-64）

抗冲击性50g，11ms（IEC 60068-2-27）

外壳材料316L不锈钢或球墨铸铁，带耐腐蚀涂层

重量约25公斤（19英寸）至约40公斤（24英寸）

应用

XYEXMTP部署在最关键和持续危险的操作中心：

上游石油和天然气；amp；天然气钻机：作为录井装置、防喷器（BOP）控制系统和钻台实时钻井参数监测的主要显示器（不断暴露在潜在的气体释放中）。

炼油厂和；amp；化学工艺装置：直接安装在反应器控制面板或处理区域上，用于可视化SCADA/DCS系统（持续暴露于易燃蒸气和腐蚀性化学品中）。

采矿连续矿工和；amp；隧道掘进机：集成在重型采矿机械的操作室中（承受持续振动和可燃煤尘环境）。

药物化学合成套件：监控溶剂蒸汽和严格控制要求环境中的关键反应过程。

产品优势

iConEx XYEXMTP系列的决定性优势是其无与伦比的固有安全性（Ex d），可在最高风险危险区域（1/21区）连续运行，再加上超越标准工业显示器的极端环境耐久性。

它消除了对外部加压（净化）外壳的需求，这些组件增加了复杂性和单点故障。虽然这是一项优质投资，但其无与伦比的构建质量和安全认证最大限度地降低了关键流程中灾难性设备故障和生产停机的风险，为极端应用提供了最低的总体拥有成本。

包装与；amp；保修

鉴于其高价值和坚固的特性，XYEXMTP采用定制的重型板条箱运输，并配有强化泡沫固定装置，以在艰巨的物流过程中保护它。iConEx通常对此系列提供延长保修期（例如36个月），以反映其构建质量，并由于其安装的关键性而包括全面的现场服务选项。

<常见问题

1.Ex d（隔爆）外壳与Ex nR或本质安全等其他保护方法之间的根本区别是什么，为什么需要1区？

核心区别在于安全理念：

Ex d（防爆）：设计用于容纳内部爆炸，而不会向外传播。它使用一个非常坚固、精密加工的外壳，具有长而冷的火焰路径——当火焰离开这些路径时，任何内部爆炸都会被控制、冷却和熄灭。非常适合产生热量的高功率组件（如大型显示器）。

Ex nR（呼吸受限）：防止气体随着时间的推移进入外壳。仅适用于2区（危险环境罕见/短暂）。

本质安全（Ex i）：通过低点火水平限制电路电能。适用于低功耗设备（传感器），但不适用于耗电量大的显示器。

对于1区（正常运行中可能存在爆炸性环境），Ex d是大功率设备最实用的选择——它主动包含危险，而不仅仅是预防危险。

2.对于如此沉重而坚固的显示器，关键的安装和安装注意事项是什么？

安装XYEXMTP（最大40公斤）需要精心规划：

结构完整性：安装表面（钢板、减振壁、机舱）必须支撑静重和动态冲击/振动载荷。标准支架是不够的——根据重量/环境额定的重型工业支架是强制性的。

电缆管理：M12连接器/导管入口必须用正确的压盖正确密封，以保持IP66/67和防爆完整性。电缆必须避免夹点/应力（对于高振动设置至关重要）。

搬运安全：安装需要一个团队和专门的起重设备来操纵显示器，而不会造成损坏或人员伤害。

环境对齐：根据极端环境温度、腐蚀性暴露或盐雾选择可选功能（加热器、特定涂层）。

3.与电阻式触摸相比，投射电容式（PCAP）触摸技术如何使恶劣的工业环境受益？

PCAP比电阻式触摸具有关键优势：

耐久性和；amp；耐化学性：使用坚硬的玻璃基板，耐刮擦、磨损和油/溶剂的降解，不需要可更换的表面膜，延长了使用寿命。

使用个人防护装备/污染物进行可靠操作：在没有物理压力的情况下感知导电特性（手指/手套）。与厚工业手套无缝配合，忽略轻微的水分、灰尘或油脂（无误触）。

增强的用户交互：支持复杂地图/示意图的多点触摸手势（捏合缩放、双指滚动），提高操作员效率，减少关键场景中的认知负荷。
