INVT GD20-0R7G-S2紧凑型通用矢量变频器

产品概述和战略定位

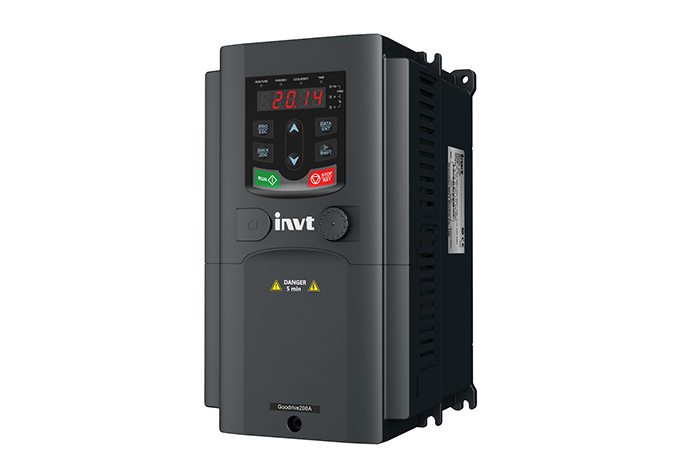

INVT Goodrive20（型号GD20-0R7G-S2）是一款紧凑型变频器，它将先进的驱动技术集成到空间高效的设计中。该特定型号的额定功率为0.75 kW，单相220V输入，是INVT GD20系列的核心组件，旨在为各种工业应用提供强大的性能。作为一种通用的矢量逆变器，它利用无传感器矢量控制来提供卓越的电机驱动性能，使其成为需要精确速度和扭矩控制而不需要反馈编码器的应用的通用解决方案。

INVT将GD20系列定位为紧凑型自动化驱动器全球市场上的竞争产品，在高功能性和成本效益之间取得了平衡。该系列旨在满足对强大且易于集成到现有控制系统中的驱动器日益增长的需求，支持从简单的传送带到复杂的加工设备的一切。

技术规格和功能架构

GD20-0R7G-S2由一组精确的技术参数和一套丰富的内置功能定义。其操作核心基于复杂的逆变器架构，该架构将输入的交流电转换为标准异步电机的受控输出。

电源架构：逆变器接受220V至240V的单相交流输入，并提供适用于0.75kW电机的三相输出。这使其成为单相供电设施的理想选择。其输出频率范围为0 Hz至400 Hz，可适应从精确的低速蠕变到高速操作的各种情况。

控制范式：采用无传感器矢量控制策略，该驱动器可以在低速下实现高扭矩性能（从0.5 Hz开始的150%扭矩），而不需要脉冲发生器（PG）。这种控制方法有效地解耦了扭矩和磁通量，允许类似于直流电机的独立控制，从而在变化的负载条件下具有出色的动态响应和速度稳定性。

保护和耐用性：该装置具有一套全面的保护功能，包括过电流、过电压、欠电压、缺相和过热保护。其独立的风道冷却设计可防止内部组件上的灰尘和颗粒积聚，显著提高了苛刻工业环境中的长期可靠性。底盘的防护等级为IP20，表明可以防止接触带电部件，但不能防水，因此需要安装在合适的控制面板上。

性能特点和系统优势

GD20-0R7G-S2背后的工程转化为几个关键的性能优势，直接有利于最终用户的运营效率和机器功能。

增强的过程控制和能源效率：逆变器对电机速度的精确控制使驱动输出与实际负载要求完美匹配。这消除了与通过机械方式节流的恒速电机相关的能源浪费。在泵和风扇等应用中，与直接在线操作相比，这可以节省大量能源，有时甚至超过50%。此外，其内置的PID控制器能够直接闭环控制压力、流量或温度等物理参数，从而提高整体工艺质量和一致性。

卓越的电机管理和平稳运行：该驱动器提供多个加速和减速坡道（线性和S曲线），可以配置以消除启动和停止循环过程中的机械冲击。这种平稳的操作减少了齿轮、皮带和轴承上的应力，从而延长了整个机械系统的使用寿命。在许多情况下，直流喷射制动器等功能无需外部机械制动器即可实现受控停止。

操作灵活性和内置功能：GD20-0R7G-S2具有丰富的预编程功能，增加了其多功能性。这些包括多步速度设置、用于创建自动序列的可编程简单PLC，以及允许逆变器在应用控制之前无缝捕捉旋转电机的“快速启动”功能。这使其适用于电源故障恢复至关重要的应用。

应用范围和实现场景

紧凑的尺寸、矢量性能和丰富的功能相结合，使这种通用矢量逆变器适用于各种行业和机器。

物料搬运和物流：它非常适合控制输送带、分拣系统和电梯，在这些地方，平稳的启动和停止对货物稳定性和系统寿命至关重要。

包装和塑料机械：在包装机中，变频器可以精确控制薄膜进料和密封过程，而在小型注塑机或挤出机中，它可以管理具有高扭矩需求的液压泵电机。

通用工业自动化：该驱动器广泛应用于食品加工机械、纺织设备、木工工具和印刷机。其紧凑的变频器设计在控制面板空间通常有限且易于维护的这些领域特别有利。

扩展视角：紧凑型矢量逆变器在现代自动化中的作用

了解驱动技术和系统设计原理的更广泛背景对于最大限度地提高GD20-0R7G-S2等组件的价值至关重要。

1.驱动技术谱：V/f与矢量控制

GD20-0R7G-S2属于通用矢量逆变器的范畴，比基本V/f（电压到频率）驱动器高出一步。虽然V/f驱动器只是保持输出电压和频率之间的恒定比，但矢量控制技术将电机电流分解为两个单独的分量：一个用于产生扭矩，另一个用于生产磁通量。这种独立控制可以显著提高性能。

V/f控制：适用于简单、可变扭矩的应用，如风扇和泵，在这些应用中，精确的速度控制并不重要。这是一种经济高效的解决方案，但在低速扭矩和对负载变化的动态响应方面存在困难。

矢量控制（无传感器）：GD20使用的这种方法提供了高启动扭矩和出色的速度调节，使其适用于输送机、搅拌机和起重机等恒定扭矩应用。它提供了接近闭环矢量系统的性能，但没有编码器的成本和复杂性。

闭环矢量控制：最高性能级别，用于需要极其精确的速度和位置控制的应用，如数控机械。它需要来自电机的编码器反馈。

选择洞察：GD20-0R7G-S2的无传感器矢量控制提供了最佳平衡，为绝大多数工业应用提供了高性能，而不会增加反馈传感器的成本和布线复杂性。

2.关键系统集成和采购考虑因素

成功部署此逆变器需要注意辅助组件和正确的配置。

制动电阻器选择：对于涉及高惯性负载或快速减速循环的应用，必须使用外部制动电阻器。该电阻器在制动过程中耗散电机产生的再生能量，防止逆变器的直流母线发生过电压故障。必须根据所需的制动扭矩和制动事件的占空比仔细选择电阻器的电阻和额定功率。

通信和控制网络：内置的RS-485通信端口支持MODBUS-RTU协议，可无缝集成到工厂自动化网络中进行集中监控。这种数字连接是现代工业物联网（IIoT）战略的基石。

采购和技术支持：虽然GD20系列广泛可用，但从授权分销商或可靠来源采购设备至关重要，以确保产品真实性、获取固件更新并获得合格的技术支持。

常见问题（FAQ）

1.这种逆变器中无传感器矢量控制的主要优点是什么？

关键优势在于，它提供了高性能的控制，特别是高起动扭矩和负载变化下的出色速度稳定性，而不需要编码器反馈装置。这简化了系统，减少了布线，降低了总体成本，同时仍然为各种应用提供了优于基本V/f控制的性能。

2.这个0.75kW的逆变器可以在三相电源环境中使用吗？

不，GD20-0R7G-S2型号是专门为单相输入电源（220-240V AC）设计的。尝试将其连接到三相电源可能会损坏设备。对于三相输入应用，应选择GD20系列中的其他型号，通常用不同的后缀表示。

3.此驱动器何时需要外部制动电阻器？

在需要电机快速减速大惯性负载的应用中，或者在自然减速时间过长的过程中，需要外部制动电阻器。示例包括垂直输送机、离心机或需要快速循环时间的机械。电阻器通过安全地耗散再生能量来防止逆变器在过电压故障时跳闸。

4.内置PID控制器如何增强逆变器的功能？

集成PID控制器将逆变器从简单的速度控制器转换为过程回路调节器。它允许驱动器根据传感器的反馈（例如压力、流量或温度）自动调整电机速度，以保持所需的设定值。这消除了对外部过程控制器的需要，简化了系统架构并降低了成本。

5.这款紧凑型变频器的主要节省空间的特点是什么？

紧凑型变频器设计是其主要特征。对于功率高达2.2 kW的型号，包括0.75 kW的GD20-0R7G-S2，该驱动器支持DIN导轨安装。这允许在控制柜中进行高密度安装，与较大的法兰安装单元相比，节省了宝贵的面板空间。其物理尺寸的减小是优化热和电子设计的直接结果。
