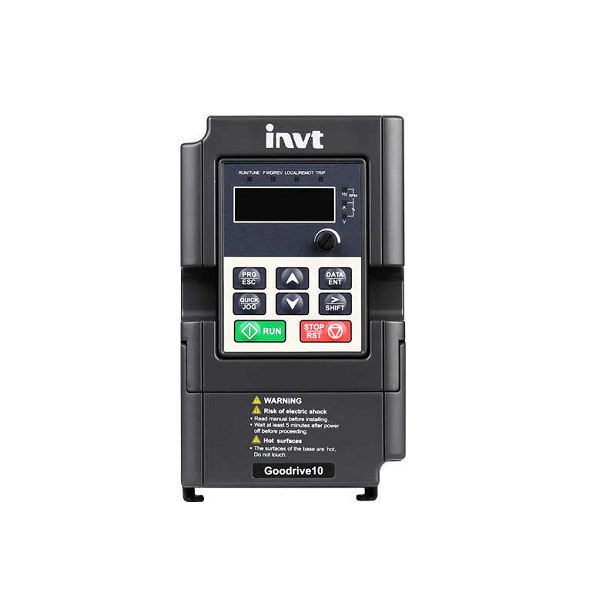

INVT GD10-2R2G-4-B微型变频器三相变频驱动器

INVT GD10-2R2G-4-B是工业自动化领域工程效率的典范。该型号是INVT GD10系列的迷你变频器，专门设计为三相VFD变频器，可在紧凑的空间内实现出色的性能。它将输入的三相交流电转换为受控的频率和电压输出，以精确管理标准三相交流电机的速度和扭矩。该驱动器的额定功率为2.2kW，输入电压为三相380V，专为节省空间、可靠性和简单功能至关重要的OEM应用而设计。其小型化设计不会在功率或基本功能上妥协，使其成为物料搬运、包装和纺织行业各种机械的理想选择，特别是在自然冷却有利的高粉尘和飞尘环境中。

核心技术规格

GD10-2R2G-4-B由一套强大的技术规范定义，概述了其作战能力。它接受380V至440V的三相输入电压，频率容差在47Hz至63Hz之间。输出设计为与输入电压匹配，误差小于5%，确保电机性能一致。其控制原理基于矢量优化的V/F控制方法，允许从0Hz到最大400Hz的宽输出频率范围。这提供了1:100的实质性速度调节比，为过程控制提供了极大的灵活性。该驱动器可处理苛刻的条件，过载能力为额定电流的150%持续60秒，180%持续10秒，峰值200%持续1秒。为了集成到自动化系统中，它标配了通过RS-485的Modbus通信接口。其紧凑的书本尺寸设计支持壁挂式安装，并依靠自然对流进行冷却，在-10°C至50°C的环境温度下有效运行。

主要特征和设计优势

紧凑坚固的设计

GD10-2R2G-4-B的迷你变频器架构是其最显著的优势之一。微型占地面积允许直接安装在紧凑的控制面板中，节省了宝贵的机柜空间。这对于希望设计更紧凑机械的原始设备制造商来说尤其有价值。此外，该设计利用了自然散热，消除了对冷却风扇的需求。这不仅降低了功耗和潜在噪音，而且提高了驱动器在具有挑战性的环境中的可靠性，在这些环境中，空气中的污染物，如棉絮、灰尘或油雾，可能会堵塞风扇和散热器，这是标准驱动器故障的常见原因。

高级控制和性能

尽管体积小巧，但这款三相VFD逆变器具有复杂的控制功能。矢量优化V/F控制可确保电机在宽速度范围内稳定运行，与基本V/F控制相比，可提供强大的启动扭矩和改进的动态响应。它支持多种加速和减速模式，允许平稳的上坡和下坡，从而最大限度地减少从动设备上的机械应力。该驱动器还包括一套全面的制动选项，包括直流喷射制动、磁通制动和对外部制动电阻器的支持，使工程师能够灵活选择快速停止电机和管理再生能量的最佳方法。

全面的功能和易用性

GD10-2R2G-4-B内置了简化系统设计和增强工艺能力的功能。它具有内置的PID控制器，使其可用于闭环过程控制应用，如压力或流量调节，而无需外部控制器。对于需要预定义运动序列的应用，该驱动器提供多达16个预设多速设置。用户界面设计方便，具有可拆卸的LED键盘和集成电位计，便于速度调节，可以远程扩展和安装，方便操作员。符合国际标准和CE认证突显了其在全球市场的质量和安全性。

性能与应用分析

工业环境中的运营效益

GD10-2R2G-4-B迷你变频器的部署转化为几个关键的操作优势。通过精确控制电机速度，它直接有助于在泵和风扇等应用中显著节能，在这些应用中，降低速度会导致功耗大幅下降。软启动功能限制了涌入电流，减少了电机和供电系统的压力，从而延长了设备的寿命并降低了维护成本。该驱动器的强大保护功能——防止过电流、过电压、欠电压、过载和过热——确保驱动器和电机免受异常操作条件的影响，从而提高整体系统的正常运行时间和可靠性。

目标行业和特定用例

这种三相VFD逆变器在各种行业和应用中都有自己的定位。其无风扇设计使其特别适合纺织机械、木工设备和其他空气传播纤维和灰尘普遍存在的环境。在包装行业，它可以可靠地控制传送带、灌装机和包装设备，其多速功能允许不同的生产线速度。它也非常适合各种物料搬运系统，包括小型输送机、起重机和给料机，其紧凑的尺寸和基本的控制功能提供了一种经济高效、可靠的解决方案。

更广泛的背景：小型变频器在现代自动化中的作用

了解VFD技术及其演变

变频驱动器（VFD）是一种功率转换装置，通过改变供应给它的电源的频率和电压来从根本上控制交流感应电机的速度。其核心原理是电机速度与电源频率成正比。通过降低频率，VFD降低了电机速度，从而降低了能耗并改善了过程控制。以GD10系列为例，VFD市场的小型化趋势是由对更小、更集成的机器的需求驱动的。功率半导体技术和热管理的进步使得将高性能封装到越来越小的封装中成为可能，为工程师提供了更大的设计灵活性。

与其他驱动类型的比较分析

在选择驱动器时，工程师通常会权衡GD10等紧凑型通用型号与其他类型驱动器的优势。与更大、更昂贵的高性能矢量驱动器相比，GD10-2R2G-4-B在基本功能和成本效益之间实现了引人注目的平衡，适用于不需要超高精度或最大低速扭矩的应用。与更简单的驱动器相比，它的主要优势在于其丰富的功能集，包括内置PID、多速控制和通信功能。使用迷你VFD的决定通常取决于节省空间的优先级、环境条件（有利于无风扇设计）以及对基本、可靠和注重成本的解决方案的需求。

常见问题（FAQ）

GD10-2R2G-4-B可以控制哪些类型的电机？

这款三相变频器是专门为控制标准三相交流感应电机而设计的。确保电机的额定功率不超过驱动器的2.2kW容量，并在驱动器内正确配置电机参数以获得最佳性能和保护至关重要。

无风扇冷却设计对其使用有何影响？

这款迷你变频器中没有冷却风扇，这对肮脏环境中的可靠性有很大的好处，因为它可以防止灰尘和碎屑积聚在散热器上，从而导致过热。然而，至关重要的是将驱动器安装在环境气流充足的位置，通常是在通风良好或有自己冷却系统的电气外壳内，以确保自然对流过程能够有效散热。

该驱动器可用于简单的输送机速度控制应用吗？

当然。GD10-2R2G-4-B是输送机速度控制的理想解决方案。其易于使用的带电位计的键盘允许直接调整速度。此外，驱动器的可编程数字输入可以连接到外部传感器或开关，用于启动/停止命令，其多速功能可用于为不同过程设置固定的运行速度。

内置Modbus通信的意义是什么？

RS-485上的内置Modbus RTU通信是现代自动化的关键功能。它允许驱动器无缝集成到更大的控制网络中，例如由PLC（可编程逻辑控制器）管理的系统。这使得能够集中监控驱动器状态（如频率、电流和故障）和远程控制，这对于数据采集和工业4.0应用至关重要。

驱动器是否提供电源波动保护？

是的，GD10-2R2G-4-B设计用于处理一定程度的输入电压变化。其输入电压范围规定为380V-15%至440V+10%，为典型的电网波动提供缓冲。此外，它还具有全面的过压和欠压保护功能，这将触发警报或故障，以保护驱动器和连接的设备。
