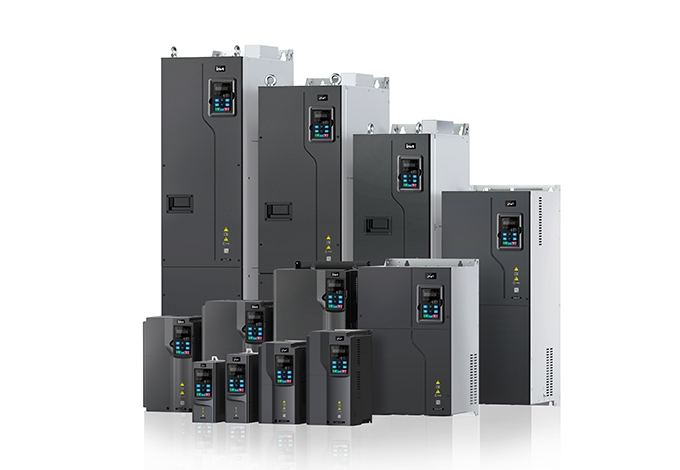

INVT GD270-2R2-4三相变频驱动单元

INVT Goodrive270（GD270-2R2-4）是一款专用变频驱动器（VFD），旨在为风扇和泵应用提供卓越的性能和能效。这款2.2千瓦的三相3相变频驱动器结合了为流体动力学量身定制的功能，使其成为水处理、暖通空调和各种工业环境中系统的理想选择。其紧凑的书本大小的设计便于在空间受限的控制柜中轻松安装，而其先进的控制算法确保了异步和永磁同步电机的可靠和经济运行。

1.产品概述及核心技术

GD270系列代表了流体处理驱动器领域的重大发展。GD270-2R2-4型号不是通用驱动器；它是专门为风机和泵的运行配置而设计的。这种关注转化为嵌入式应用宏和专用PID控制器，简化了恒压供水等功能的设置，使其成为许多标准应用的“即插即用”解决方案。

这种变频驱动器的核心利用了一种复杂的空间电压矢量控制方法，即使没有反馈编码器（无传感器矢量控制SVC）。该技术提供了出色的速度调节，精度为±0.2%，扭矩响应时间低于20毫秒。这意味着驱动器可以快速适应不断变化的系统需求，例如突然需要增加水压，同时保持稳定运行并保护电机免受破坏性负载的影响。

2.主要特点和设计优势

GD270-2R2-4具有在实际应用中提供切实好处的功能。

前端能效：一个突出的特点是集成了ECO节能算法。该功能智能监测负载需求，并自动调整电机的工作电压和频率，以最大限度地减少低负载条件下的能耗。对于配备长时间运行的泵或风扇的设施，这可以大幅降低电力成本。此外，其驱动高效永磁同步电机（PMSM）的能力可以解锁更高水平的系统效率。

坚固性和可靠性：这款三相变频驱动器专为严苛的工业环境而设计，具有坚固的结构。它具有宽的输入电压范围（380-480V±15%），使其能够有效地处理电网波动。核心印刷电路板涂有加厚的保护层，可抵抗腐蚀、水分和灰尘，从而延长其在废水处理厂等恶劣条件下的使用寿命。独立的风道设计可防止灰尘积聚在驱动器内，进一步提高了可靠性。

无与伦比的灵活性和集成性：该驱动器提供了卓越的配置灵活性。它配备了两个扩展槽（SLOT1和SLOT2），可以填充各种可选的通信卡，支持Profibus DP、Profinet、CANopen和Modbus TCP等主要工业网络。这允许无缝集成到几乎任何工厂自动化系统中。此外，用户可以选择内置直流或交流输出电抗器的型号，以满足特定的谐波抑制要求，而不需要外部组件。

3.技术性能及规格

GD270-2R2-4的额定输出功率为2.2 kW，相应的输出电流为5安培。它在380至480伏的标准三相交流输入电压下工作，频率为50或60赫兹。其输出频率可以从0 Hz到400 Hz不等，可适应各种电机速度，实现精确的过程控制。

在电机控制方面，该驱动器与标准异步感应电机和现代永磁同步电机兼容。它为异步电机提供了0.5 Hz时150%的强大启动扭矩，即使在负载下也能确保平稳启动。该驱动器设计用于在-10°C至50°C的环境温度下连续运行，在40°C以上应用降额以确保组件寿命。冷却是通过内部强制风扇系统实现的。

扩展视角：专业变频器在现代工业中的作用

了解为什么风扇和泵的专用变频驱动器是有益的，这有助于做出更明智的选择。

1.为什么选择特定应用的VFD？

虽然通用驱动器可用，但像GD270-2R2-4这样的专用三相变频驱动器具有明显的优势。它为目标市场中的常见任务提供了预编程功能。例如，它包括用于增压站中多泵控制的内置逻辑，或用于在闭环系统中保持恒压的专用PID调谐。这减少了工程时间，最大限度地减少了配置错误，并加速了调试。它还包括特定应用的保护功能，如防气蚀和防冻保护，这些功能在通用驱动器中并不总是标准的。

2.系统实施的关键考虑因素

为了确保最佳性能和寿命，在集成此驱动器时必须考虑几个关键因素。

正确的尺寸和额定值：选择额定电流超过电机满载电流的驱动器至关重要。对于泵应用，特别是那些涉及重启动或可变扭矩负载的应用，咨询制造商的降额曲线对于避免驱动部件过载至关重要。

过滤的必要性：VFD内的电子元件容易受到导电灰尘和腐蚀性气体的损坏。确保控制柜具有足够的过滤能力，并在驱动器周围保持清洁的环境，是一种简单而有效的方法，可以显著延长其使用寿命。

全面的系统集成：成功的安装不仅仅涉及驱动器和电机。它需要正确尺寸的上游断路器或熔断器进行短路保护，正确端接的控制接线进行抗噪性，在某些情况下，还需要外部谐波滤波器来维持特定安装地点要求的电能质量标准。

常见问题（FAQ）

1.此驱动器中的ECO模式实际上是如何节能的？

ECO模式作为一个先进的自动调谐系统运行，不断寻求最有效的操作点。当不需要全转矩时，它动态地降低了电机的磁通量（从而降低了供电电压），而不是以固定的电压频率比运行电机。这最大限度地减少了电机中的铁芯损耗，这是能源浪费的重要来源，特别是在部分负载的风扇和泵中。该算法确保在不损害系统对突然负载变化的响应的情况下完成此操作。

2.这个2.2kW的驱动器可以控制泵的永磁同步电机（PMSM）吗？

是的，当然。GD270-2R2-4专为控制标准异步（感应）电机和高效永磁同步电机而设计。您需要在驱动器的参数中选择电机类型，理想情况下，执行自动调谐程序，以确保矢量控制与永磁同步电机的特定特性最佳匹配，从而实现最高的效率和控制性能。

3.内置PID控制器对泵应用的意义是什么？

内置的PID（比例、积分、微分）控制器是维持稳定过程变量的大脑，例如管道中的水压或水箱中的液位。在恒压泵系统中，驱动器使用来自远程压力传感器的反馈。然后，PID控制器连续调整电机速度以保持设定压力，而不管需求的变化（如打开多个龙头）。这消除了对单独的外部过程控制器的需要，简化了系统并降低了成本。

4.为什么“书号”紧凑的设计是一个主要优势？

紧凑、标准化的书本尺寸允许在控制柜内的单轨上并排安装多个驱动器。这大大优化了宝贵面板空间的使用。对于系统集成商和原始设备制造商来说，这意味着他们可以设计更小、更具成本效益的控制柜，或者在现有的机柜中安装更多的设备，这是许多项目中的一个关键因素。

5.这款硬盘具有哪些安全功能？

除了针对过电流、过电压和过热的标准电子保护外，该驱动器的安全证书还包括对安全功能的支持。虽然每个型号都应该验证特定的认证，但此类驱动器通常通过可选的安全扩展卡支持安全扭矩关闭（STO）等功能。STO是一种关键的安全功能，可防止驱动器产生任何可能启动电机的输出扭矩，从而实现安全维护并满足机械安全标准。
