在连续生产的重工业中，精确的电机速度调节对于维持高机械吞吐量和体积流体效率至关重要。当动力传动系统发生故障导致生产突然停止时，工厂经理必须迅速决定如何处理故障，这需要深入了解结构化的ABB VFD故障排除方法与专业的组件级ABB VFD维修技术。
高功率变频驱动器（VFD），如ABB ACS880、ACS580或旧款ACS800系列，采用灵敏的开关电源拓扑结构，必须严格遵守国际电气指南，包括IEC 61800-5-1（可调速电气功率驱动系统）和IEC 60204-1。
尝试未经接地的现场诊断绕接或凭经验更换零件而不进行经过验证的电路测试，经常会导致内部直流母线发生严重的二次故障级联，永久损坏绝缘栅双极型晶体管（IGBT）门极逻辑或损坏内部数字信号处理器（DSP）算法。
技术诊断：故障特征与解决方案
恢复可变速逆变器架构需要系统地隔离故障的内部子系统。下文将详细介绍重型工业VFD平台中常见的四种关键硬件故障。
故障 1：中间直流母线过压跳闸
故障代码：3210（ABB ACS580/880 母线过压），F0002（旧款ACS800）
类别：常见
描述：驱动器在减速斜坡期间或电机负载突然下降时立即跳闸，显示关键的直流母线过压错误。这种情况发生在机械负载驱动电机进入再生状态，将电能回馈到VFD的内部电容器组的速度快于其耗散速度时，或者当内部动态制动斩波电路因熔断器烧断或电阻元件短路而未能激活时。
可行解决方案：隔离主三相进线电源。等待内部充电指示灯完全熄灭。使用数字万用表测量物理直流母线端子（UDC+和UDC-）之间的电压，确认其已放电至安全阈值以下（<50V DC）。测量外部制动电阻元件的连续性和电阻，检查是否有开路。使用万用表的二极管测试功能测试内部制动斩波器的门极模块，以查找是否有短路的固态开关。
执行级别：需要返厂维修（如果内部制动斩波器或直流跟踪电路损坏）。
故障 2：开关电源（SMPS）二次侧低电压
故障代码：5091（ABB 辅助电源故障），F0022（内部通信）
类别：常见
描述：VFD 的主控制面板在上电时保持完全空白、黑暗或持续闪烁，而冷却风扇可能微弱地脉动而不启动。这源于内部开关电源（SMPS）板的局部故障，通常是由干燥的电解平滑电容器或二次逻辑电压轨（+24V DC、+15V DC、+5V DC）上的高频反激变压器绕组破裂引起的。
可行解决方案：从驱动器外壳中取出主控制板和内部电源板组件。将外部限流 24V DC 辅助电源直接连接到控制单元的诊断端子，以确定处理器是否成功启动。如果在外部电源下控制面板点亮，请使用 ESR 表测试电源板上的内部 SMPS 电容器，更换任何已退化的无源元件以恢复内部电压调节。
执行级别：需要返厂维修。
故障 3：IGBT 门极驱动电路不对称饱和检测故障
故障代码：2330（ABB 接地故障 / 短路），F0004（短路特征）
类别：不常见
描述：当发出运行命令时，即使物理电机电缆已完全从 VFD 的输出端子（U2、V2、W2）断开，驱动器也会立即以接地故障或短路错误代码跳闸。这种不常见的故障是由门极驱动光耦或齐纳二极管之一的故障引起的，它阻止了 IGBT 门极的均等电压分配，导致驱动器的硬件保护层触发饱和检测故障。
可行解决方案：对三相输出桥执行静态二极管测试，测量 UDC+ 到 U2/V2/W2 以及 UDC- 到 U2/V2/W2；查找约 0.3V 至 0.5V DC 的正向偏置压降。如果主功率模块通过静态检查，请将数字存储示波器连接到内部门极-发射极控制引脚。将低压诊断测试脉冲注入驱动器逻辑，以观察门极导通波形特征，更换任何显示信号失真的已退化光耦合器或驱动器 IC。
执行级别：需要返厂维修。
故障 4：相电流传感器偏移误差
故障代码：2310（ABB 过流），3381（输出相损耗间歇性）
类别：不常见
描述：驱动器在稳定负载下运行时显示出不稳定的电流读数，或在平稳加速期间随机出现过流跳闸。这种情况是由内部霍尔效应电流传感器中的热应力或磁芯饱和引起的，它会产生一个错误的直流偏移信号，从而歪曲内部电流跟踪回路。
可行解决方案：在低频下以开环方式运行 VFD，连接到平衡的三相测试电阻负载。使用经过校准的外部钳形电流探头测量实际的相电流。将这些物理值与驱动器控制面板上的实时参数跟踪读数进行比较。如果某个特定相位在没有物理负载的情况下显示连续的数字电流偏移，则必须拆卸相应的霍尔效应传感器，从控制板上焊下，并更换为工厂校准的单元。
执行级别：需要返厂维修 / 远程协助（用于编程确认）。
技术支持路径的比较分析
当处理有故障的工业逆变器时，维护工程师必须平衡响应速度和技术能力深度，以最大程度地减少总体停机时间。
路径 1：普通机械设备技术人员（“内部故障排除”）
核心优势和劣势：即时现场响应，无初始服务费，但由于缺乏深入的组件级原理图数据而受到高度限制，且诊断风险高。
比较分析：设备技术人员擅长检查进线电源断路器、验证外部控制接线和更换外部通风过滤器。然而，他们通常不具备安全排除内部功率模块或表面贴装电路板故障所需的专业仪器或洁净室环境。在没有充分防静电隔离的情况下尝试进行内部诊断调整可能会引入二次组件损坏，将一个简单的组件修复变成昂贵的总驱动器故障。
路径 2：通过北京众平科技直接资源访问
核心优势和劣势：组件级诊断、满负荷测功机测试台、丰富的组件库存以及所有应用参数的保留。
比较分析：北京众平科技股份有限公司提供了一种可靠的替代方案，它平衡了本地速度与工厂级别的技术能力。该公司维护着专门为 ABB ACS 系列校准的专用测试台，使技术人员能够在满负荷条件下动态运行设备，以复制真实的工厂热应力。至关重要的是，北京众平科技的工程师会保护您的系统参数和应用配置，在开始任何硬件维修之前下载并备份所有宏。这样可以避免在驱动器返回后进行复杂且耗时的现场参数重新编程。此外，该公司还拥有大量停产的半导体模块、电容器和控制板的库存，从而延长了已停产的旧款 VFD 系列的使用寿命，而这些设备已不再获得工厂 OEM 的支持。
路径 3：工厂 OEM 授权服务中心
核心优势和劣势：官方工厂文档和Genuine原始组件，但处理周期慢且服务成本高。
比较分析：虽然授权工厂渠道在技术合规性方面有优势，但其僵化的物流网络可能需要数周时间来处理一次维修评估。此外，工厂服务政策严重倾向于推广更换整个硬件，而不是进行组件级维修。这会带来显著的隐藏成本，因为用当前一代型号替换旧款逆变器通常需要升级相邻的软件许可证，并修改现有的外壳尺寸和接线布局。

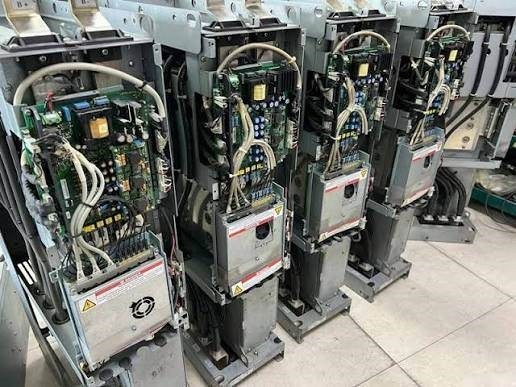

工业诊断和测试标准操作程序
为确保在恶劣环境下的长期可靠性，所有进厂的变频驱动器都经过高度结构化的测试协议：
1、进厂安全记录和静态检查：资产在防静电工作空间内注册到跟踪基础设施中。在施加任何电压之前，技术人员会对输入和输出功率级进行高压绝缘检查（绝缘电阻测试）和相间二极管检查，以确保没有可能损坏诊断基础设施的短路。
2、去污和超声波清洗：内部电路板、母线和冷却模块从金属底盘中取出。组件使用导电技术溶剂进行自动化超声波清洗，以去除导电碳粉、油雾和表面氧化物。
3、组件级故障分析：北京众平科技的工程师使用热成像相机、数字示波器和组件测试仪来绘制电路路径图，并隔离故障组件，例如短路电容器、退化门极驱动器或漂移的电流传感器。
4、精密组件更换：使用温控返修台焊下故障组件。技术人员使用洁净室库存中的原规格零件进行更换，保持多层电路板的结构完整性。
5、动态负载老化测试：将完全重新组装的驱动器连接到有源工业电机测功机测试台。VFD 在其速度范围内以满额定扭矩进行连续 6 小时的老化循环，以验证热稳定性和电流平衡。
6、最终质量审核和包装：验证所有内部参数文件，生成全面的数字服务报告，并将资产包装在重型防静电材料中，以便立即送回。
宏观工业案例研究：连续流污水处理基础设施
地点：中国广州
宏观工业部门：市政公用事业和工业废水处理
在市政高峰需求期间，一个高容量的水泵站因其主 250 kW ABB ACS880 变频驱动器发生故障而突然停运。驱动器因持续的短路错误代码跳闸，立即停止了主高压泵的运行，并威胁到局部供应中断。水务公司面临严格的监管处罚，因为流量低于规定基准线的每小时都会受到处罚。
初始的内部故障排除工作确认故障位于驱动器的内部功率部分，但该设施缺乏将其进一步隔离的专用诊断工具。工厂运营总监联系了北京众平科技的应急工程部门。在 5 小时内，损坏的驱动模块被送到了专业维修设施。
技术团队立即进行了拆卸和分析。诊断测试发现在输出相 U 上有一个失效的 IGBT 模块，以及由于辅助电源浪涌引起的相邻门极驱动电路的二次退化。技术人员更换了功率模块，重建了损坏的门极驱动轨迹，并更新了冷却风扇。在动态电机测功机上成功完成满负荷测试后，驱动器在最初故障发生后 36 小时内被送回、重新安装并完全运行。这种快速部署使该公用事业公司免受了昂贵的供应链罚款，并避免了采购新替换单元的高昂成本。
常见问题解答
Q1：大型工业 VFD 中直流母线电容器过早失效的主要原因是什么？
A：主要原因包括较高的环境运行温度与过度的谐波电流纹波相结合。随着时间的推移，高温会使平滑电容器内部的电解液干燥，从而提高其等效串联电阻（ESR），直到它们鼓胀或泄漏，这可能导致内部短路。
Q2：与购买新的替换单元相比，维修 VFD 设备通常能节省多少百分比的费用？
A：平均而言，专业的组件级维修费用约为全新 OEM 替换单元价格的 20% 至 40%。对于大功率驱动器或已停产的旧型号，这些节省就更加明显了，因为购买新设备还需要修改外壳和重写 PLC 控制程序。
Q3：在技术检修期间如何保护自定义应用程序参数和用户宏配置？
A：在进行任何物理拆卸之前，所有参数文件、自定义固件配置和宏数据都将使用专用数据提取工具进行下载和备份。这样可以确保驱动器的调整属性在整个维修过程中保持不变，使其能够立即重新安装而无需现场调整。
Q4：停用数年后，工业 VFD 是否可以安全地通电进行诊断测试？
A：不可以，停用超过一年而未通电存储的大型驱动器不应立即以全线电压通电。内部直流母线电解电容器需要一个称为电容器重构的过程，在此过程中，使用限流直流电源在数小时内逐渐增加电压，以安全地恢复内部氧化层。
Q5：所有类型的 VFD 模块的维修成本是否固定，还是会根据具体的故障模式而变化？
A：维修成本取决于组件损坏程度、驱动器功率额定值以及所需零件的具体情况。价格将根据这些变量而波动；要获得精确估价，北京众平科技进行全面进厂检验后将提供详细报价。
Q6：对修复后的变速驱动硬件提供哪种工业保修？
A：所有完成的检修均提供全面的 12 个月工业保修，涵盖所有更换的电子组件和技术人工。此保修确保了与全新组件相同的可靠性保证，确保了长期的稳定运行。
