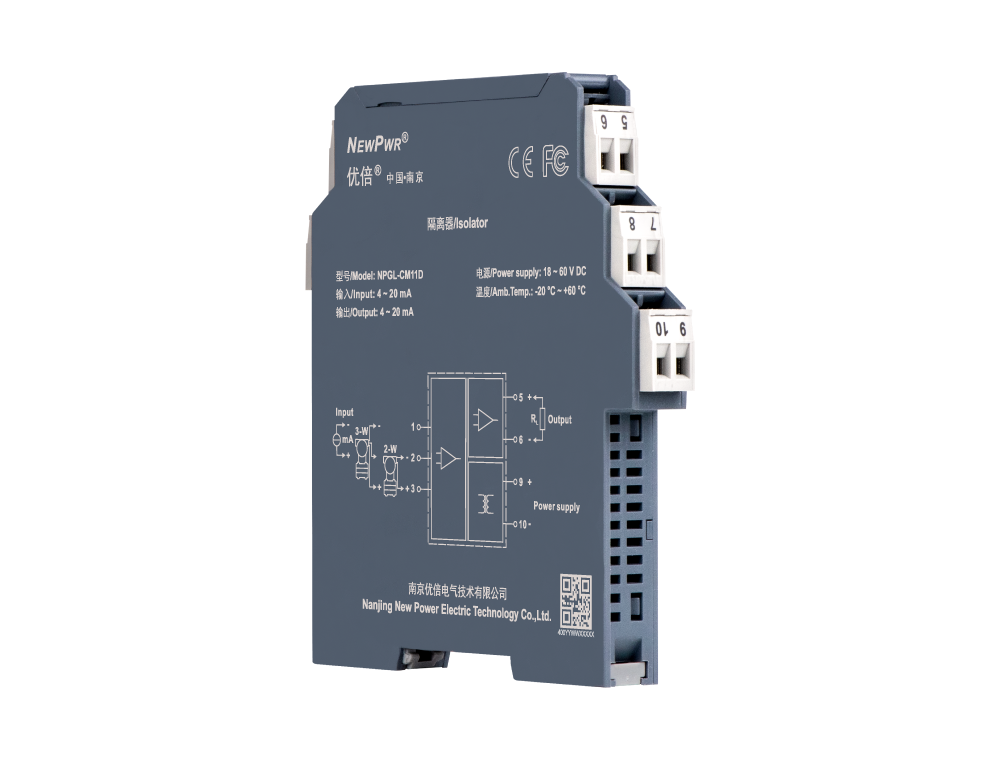

New Power NPGL-CM11D 是一款高精度电隔离信号隔离器，专为工业自动化控制系统设计，具有集成 HART 通信兼容性。作为专用的 4-20mA 信号隔离器，该设备可确保现场仪表和控制室硬件之间可靠的传输和电隔离保护。它对于防止石化、水处理和发电设施过程控制回路中的接地回路和电噪声干扰至关重要。NPGL-CM11D 可提供 1:1 的信号传输精度，同时保持高介电强度，以保护敏感的 PLC 和 DCS 输入模块。工程师在更换缺乏现代 HART 透明度或升级现有工厂架构中隔离标准的旧式隔离器时，经常会指定此型号。
产品类型和类别定位
NPGL-CM11D 属于 DIN 导轨安装模拟信号调理模块类别，专为环路供电或有源 4-20mA 电流环路隔离而设计。其核心功能涉及电隔离，输入和输出级在电气上是隔离的，以消除导致信号漂移或硬件损坏的接地电位差。在信号调理领域，该设备充当支持双向数字通信（特别是 HART 协议）的透明桥梁。
在此分类的基础上，NPGL-CM11D 被归类为高密度、超薄型信号隔离器，通常用于高密度机柜环境。其设计重点是信号完整性，使其成为现场安装的变送器与集中式控制器输入交互的系统的标准选择。该设备通过集成有源功率调节电路，避免了无源隔离器中常见的信号衰减，确保在满负荷情况下达到 0.1% 的精度。
技术规格
输入信号：4-20mA 直流
输出信号：4-20mA 直流
隔离类型：三端口电隔离
精度：0.1% F.S.
HART 兼容性：双向透明传输
响应时间：≤ 10ms
电源：20-30V 直流
介电强度：2500V 交流（输入/输出/电源）
工作温度：-20°C 至 +60°C
安装：35mm DIN 导轨
外壳材料：阻燃 ABS
防护等级：IP20
尺寸：105mm x 110mm x 12.5mm
重量：150g
技术亮点
NPGL-CM11D 采用先进的有源隔离电路，即使在极端工业电磁干扰下也能保持信号精度。这种设计有效地减轻了低端仪表经常出现的信号削波或因削波引起的數據错误风险。
此外，该设备通过提供宽带频率响应路径，确保了无缝的 HART 通信。这使得维护工程师可以在不将隔离器与回路断开的情况下，对现场传感器执行远程校准和诊断检查。
此外，模块化的超薄外壳允许在标准一米 DIN 导轨上安装多达 80 个单元，从而优化了机柜空间的利用。热管理系统确保在整个指定温度范围内稳定运行，而无需强制通风或散热器。
应用场景
石化流量计量：该隔离器可防止长距离电缆中现场流量变送器和控制室 DCS 系统之间的接地回路，尽管附近有高压电机噪声，仍能将测量精度保持在 0.1% 以内。水处理自动化：该设备为高湿度环境中的 4-20mA 电流环路提供可靠的电隔离保护，通过防止浪涌传播来延长敏感 PLC 模拟输入卡的使用寿命。发电厂锅炉控制：该装置能够实时 HART 诊断访问锅炉压力传感器，从而实现主动维护，并通过及早检测仪表漂移来减少停机时间。
选型建议
适用：空间有限且多个支持 HART 的现场设备连接到中央 DCS 的高密度控制机柜（每个单元的标准 DIN 导轨间距 ≤ 12.5mm）。适用：EMI/RFI 水平较高的环境，其中接地电位差超过 5V，因为 2500V 隔离屏障可确保系统稳定性并防止信号行为异常。不适用：需要高于 3000V 交流的隔离等级或需要本质安全 (IS) 认证屏障的危险区域安装，因为 NPGL-CM11D 是为标准工业控制区域设计的。不适用：往复式压缩机组等高振动环境，除非安装在防振等级的机柜外壳内。
对于需要更高隔离等级或本质安全功能的用户，我们推荐 NPGL-IS11D 系列作为性能指标替代品。在型号之间进行选择时，请始终比较输入阻抗；NPGL-CM11D 针对标准 250 欧姆环路负载进行了优化，而相关的 NPGL-CM22D 型号则提供双通道隔离以满足更高密度要求。
常见问题解答
1. NPGL-CM11D 的标准交货周期是多久，是否有库存？
我们保持 500 多台 NPGL-CM11D 的稳定库存，以支持即时项目需求。标准数量的订单在付款结清后 3 个工作日内处理并发货。如果您的订单超过 100 台，我们的物流团队将协调生产计划，在 14 个工作日内完成发货。我们会在离开我们工厂后立即提供跟踪信息。请联系我们的支持团队，了解通过空运加急交付的选项。
2. 此信号隔离器是否需要外部电源才能工作？
NPGL-CM11D 需要外部 20-30V 直流电源才能有源工作。有源隔离电路使其能够提升信号强度，确保即使连接到长电缆运行时输出信号也能保持稳定。此外部电源输入还有助于 HART 诊断数据在环路中的可靠传输。我们建议使用稳压电源，以在不同负载条件下保持指定的 0.1% 精度。
3. 它的价格是多少，该型号的当前价格范围是多少？
NPGL-CM11D 的市场价格通常为每台 85 至 150 美元，具体取决于订单量。价格会因汇率、全球物流成本和工厂材料调整而波动。如需根据您的项目规格量身定制的准确报价，请直接联系北京众平科技。对于超过 50 台的订单，提供批量购买折扣。我们为所有标准和加急运输配置提供透明的定价结构。
4. NPGL-CM11D 是否与所有符合 HART 标准的现场仪表兼容？
该设备支持 HART 5、6 和 7 协议的全双向透明传输。它充当叠加在 4-20mA 电流载波上的数字信号的无源直通，确保诊断功能不丢失。您可以将其连接到任何标准的 HART 启用压力、温度或流量变送器，而无需额外配置。我们建议验证您的控制系统软件是否支持特定的 HART 设备描述，以确保无缝集成。
5. 如果设备到达时有缺陷，您的退货政策是什么？
我们为所有 NPGL-CM11D 设备提供为期 12 个月的全面制造缺陷保修。如果您遇到性能问题，我们的技术部门将进行远程诊断检查以验证故障。如果设备未能达到规格要求，我们在收到有缺陷的物品后将立即启动更换流程。对于所有退货，请将序列号和操作环境的简要描述提交给我们支持门户。
6. 我可以在危险爆炸环境中使用 NPGL-CM11D 吗？
NPGL-CM11D 专为标准工业控制环境而设计，不具备用于爆炸性环境的本质安全 (IS) 认证。如果您的应用需要 ATEX 或 IECEx 保护，您必须使用专为危险区域额定的本质安全屏障。在 Class I、Div 1 位置使用此标准隔离器将违反安全规程并使产品保修失效。北京众平科技为此类专用危险区域要求提供单独的 IS 认证系列。
7. 如何进行此隔离器的初始设置和接线？
NPGL-CM11D 的接线非常简单，请遵循外壳侧面印制的端子映射图。步骤 1：将设备固定到标准 35mm DIN 导轨上。步骤 2：将现场变送器输入连接到端子 1 和 2。步骤 3：将控制系统输出连接到端子 3 和 4，确保极性正确。步骤 4：将 24V 直流电源连接到指定的电源端子，并验证状态 LED。有关详细的线规建议，请参阅您发货时提供的数字手册。
8. 此型号支持双通道输入吗，还是我需要另一个单元？
NPGL-CM11D 是单通道信号隔离器，专为单个 4-20mA 信号的高精度隔离传输而设计。如果您的控制回路架构需要在单个外壳中实现双通道隔离，我们建议改用 NPGL-CM22D 系列。此替代型号在相同的物理尺寸内提供两个独立的通道，有效地使您的通道密度加倍。请联系我们了解适用于您空间受限机柜设计的双通道型号的定价和可用性。
9. 国际订单的运输和付款条款是什么？
我们接受通过国际银行转账 (T/T) 付款，并为长期合作伙伴提供灵活的付款条件。对于国际运输，我们使用 DHL、FedEx 或 UPS 等主要快递服务，以确保可靠且可跟踪的交付。所有运费均根据重量和目的地计算；额外付费可提供门到门保险。我们的物流部门提供所有必要的报关文件，包括原产地证明和商业发票，以促进顺利进入您的国家。
10. 您是否提供配置这些隔离器的技术支持或培训？
我们的工程团队通过电子邮件和视频会议提供广泛的技术支持，以协助集成。我们提供详细的应用笔记和故障排除指南，以解决常见的环路配置问题，确保您的团队能够高效地安装设备。如果您的项目涉及复杂的环路动态，我们提供远程配置建议，以优化信噪比。如需现场调试服务或广泛的技术培训课程，请向我们的支持台申请定制服务提案。
