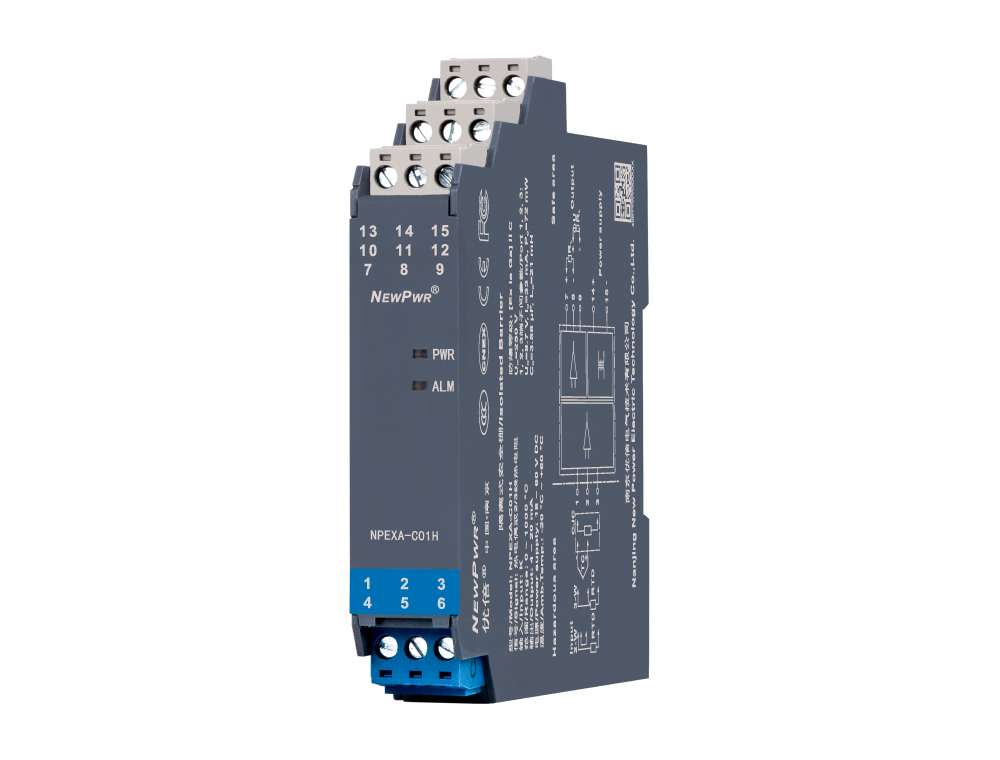

New Power NPEXA-C01H 本质安全型温度测量隔离栅

New Power NPEXA-C01H 是一款高精度本安型 4-20mA 隔离栅，专为危险工业环境下的温度测量系统设计。该隔离栅作为关键的安全接口，将现场侧温度传感器与控制系统解耦，以防止爆炸性环境中的点火危险。它在紧凑的结构下提供高精度的信号传输，支持多种涉及热监测的工业自动化任务。对于维护工程师而言，可靠性至关重要，因为该组件可防止接地环路干扰，并确保热电偶或 RTD 输入的信号完整性。该设备符合国际安全标准，能够确保炼油厂、化工厂和海上平台等的稳定运行。

产品类型及类别定位

NPEXA-C01H 属于隔离式安全栅，通常归类为工业信号调理器或本安接口。其主要功能是限制从安全区域传输到危险区域的电能（电流和电压），确保符合防爆要求。与无源隔离栅不同，该隔离栅采用磁隔离或光电隔离，无需外部接地系统，简化了现场接线。在更广泛的自动化架构中，它充当 PLC 或 DCS 输入卡保护器，防止瞬态浪涌或现场故障。基于此分类，该设备专门设计用于高密度 DIN 导轨安装配置。

技术规格

输入信号：4-20 mA DC

输出信号：4-20 mA DC

通道数量：1

隔离方式：电气隔离

安全等级：本安型 (Ex ia IIC)

供电电压：20-35 V DC

传输精度：0.1% F.S.

温度系数：50 ppm/°C

响应时间：小于 10 ms

工作温度范围：-20°C 至 +60°C

存储温度范围：-40°C 至 +80°C

安装类型：35 mm DIN 导轨

防护等级：IP20

外壳材质：阻燃 ABS

技术亮点

NPEXA-C01H 的设计通过先进的电气隔离电路优先考虑信号完整性。通过将输入和输出级解耦，该设备有效地抑制了困扰温度测量系统的共模噪声和接地环路。

此外，该单元采用高密度设计，优化了机柜的空间利用率。紧凑的机箱允许每米 DIN 导轨上安装更多模块，直接降低了大型控制面板的整体安装成本。

而且，其低温度漂移特性确保了在整个工作温度范围内的测量一致性。对于精确热控制影响最终产品质量和工厂安全的工艺流程，这种稳定性至关重要。

应用场景

化学反应监测：利用该隔离栅在 0 区或 1 区环境中将 RTD 传感器与控制系统连接，在保持 0.1% 信号精度的同时防止温度波动期间的点火风险。油气管道压力/温度控制：通过消除信号干扰，确保传感器数据在长电缆传输中的可靠性，与非隔离配置相比，有效降低了高达 40% 的传感器信号抖动。制药批量处理：为无菌生产环境中使用的敏感热探头提供必要的隔离，确保符合严格的安全标准，并在连续工作周期中保持 99.9% 的运行时间。

选型建议

适用应用：非常适合集成到基于 PLC 的热监测系统中，其中必须与高压现场设备进行信号隔离（例如，带有 24V 回路电源的炉温控制）。该设备非常适合 DIN 导轨宽度限制在每回路小于 15 mm 的高密度机柜。不适用应用：不建议直接集成到感应电磁场超过 1000 V/m 的大功率变频器 (VFD) 输出电路中。此外，在没有辅助冷却的情况下，不应将其用于环境温度超过 70°C 的环境中，因为内部组件的最高额定极限为 60°C。对比参考：对于需要在单个外壳中进行双通道隔离的项目，用户应考虑 NPEXA-C02H，它提供相同的安全认证，但通道密度加倍。

常见问题解答

1. NPEXA-C01H 的标准交货周期是多久，是否有现货？

我们储备了战略性的标准 NPEXA-C01H 单元库存，以确保为客户快速供货。订单通常在付款确认后的 3 到 5 个工作日内处理并发出。对于超过 50 台的批量订单，我们的团队会协调特定的生产时间表以确保按时交付。北京众平科技利用强大的供应链来缩短国际工业合作伙伴的等待时间。如果您的项目面临关键截止日期，请联系我们以咨询可用的加急运输选项（需额外付费）。

2. NPEXA-C01H 是否提供保修，保修范围是什么？

每台设备自发货之日起享有 12 个月的制造商保修。此保修范围包括影响隔离栅电气性能的工厂相关材料或组装缺陷。我们的技术团队在发货前进行彻底检查，以确保所有单元符合输出精度标准。如果您遇到问题，请提供序列号以进行诊断评估。对于因安装不当或超过规定电压范围的电源浪涌导致的损坏，我们不提供保修。

3. 价格是多少，付款条件是什么？

该型号目前的市场价格为每台 120 至 220 美元，具体取决于数量和配置。价格会因汇率、国际关税和工厂调整而波动。如需准确报价，请直接联系北京众平科技获取正式形式发票。我们通常接受国际交易的电汇，并要求在发货前全额付款。对于长期合作伙伴，在通过财务信用审查的前提下，我们可能会商讨其他付款条件。

4. NPEXA-C01H 是否兼容标准的 35 mm DIN 导轨？

该设备采用了专门针对 35 mm DIN 导轨安装的机械设计，符合国际规范。安装需要简单的卡扣程序，可在现场维护期间快速进行模块化更换，无需专用工具。该安装接口兼容目前自动化机柜中部署的大多数工业外壳和接线端子。如果您的机柜需要独特的安装方向，请咨询我们的工程团队，获取关于潜在降额要求的指导。

5. 发货时该单元的重量和尺寸是多少？

NPEXA-C01H 专为高密度空间效率而设计，每台重量约为 150 克。物理尺寸为高 115 mm，宽 12 mm，深 100 mm（不含安装导轨底座）。这些规格允许紧凑包装，大大降低了我们客户的国际空运成本。我们提供标准化的保护性包装，以确保设备在运往您工厂的过程中保持安全。如果您需要合并发货的总重量以获取报价，请联系我们的物流部门。

6. 我可以将此隔离栅同时用于 RTD 和热电偶温度传感器吗？

NPEXA-C01H 专为 4-20 mA 回路供电信号传输而优化。虽然它适用于任何传输 4-20 mA 信号的传感器，但它不是原始 RTD 或热电偶 mV 信号的直接输入转换器。在连接到此隔离栅之前，您必须使用单独的温度变送器将传感器输入转换为 4-20 mA 标准信号。我们的支持团队可以为您提供一份兼容的温度变送器列表，这些变送器可以与此隔离栅有效配对，以满足您的特定传感器类型。

7. 产品发货时随附什么文档？

每批货物均包含一份全面的技术手册、一份工厂校准报告以及所需的本安防爆合格证。校准报告提供了在受控条件下测试该设备精度达到 0.1% F.S. 的证明文件。我们还可以应要求提供这些文档的数字副本，以方便您的当地合规性或安全审计流程。如果您的项目需要额外的认证，请联系我们的团队，以确认该型号是否满足您特定的区域监管需求。

8. 如果产品到货时损坏或型号不正确，退货政策是什么？

如果您收到的产品在运输过程中损坏或不符合订购规格，我们将立即启动换货流程。请在到货时记录运输容器和设备的状态，并在 48 小时内将这些详细信息转发给我们。一旦我们的团队核实损坏情况，我们将寄出更换单元或开具抵用金。请注意，非缺陷产品的退货运费由购买者承担，且所有退货必须保留在原始、未开封的包装中。

9. 我们如何处理该设备的清关和进口关税？

所有货物均按照标准国际贸易术语 (Incoterms) 出口，通常由买方承担进口关税和清关责任。我们提供必要的商业发票和原产地证明文件，以协助您的报关行完成清关流程。我们的物流团队会监控国际货物运输，提供物流更新，并在当地当局要求额外文件时提醒您。如果您需要包括关税支付处理在内的门到门服务，请联系我们以获取特定运输条款的报价。

10. 关于安装，我可以联系谁获取技术支持？

我们的专业支持团队可为您提供有关安装和接线设置的任何技术查询。您可以通过我们的官方网站门户或您购买确认邮件中提供的联系邮箱联系我们的工程部门。我们建议您在联系时准备好序列号和信号回路图，以加快咨询速度。我们的员工提供分步指导，以确保您的安全回路正确接地并供电，从而实现最长的运行寿命。
