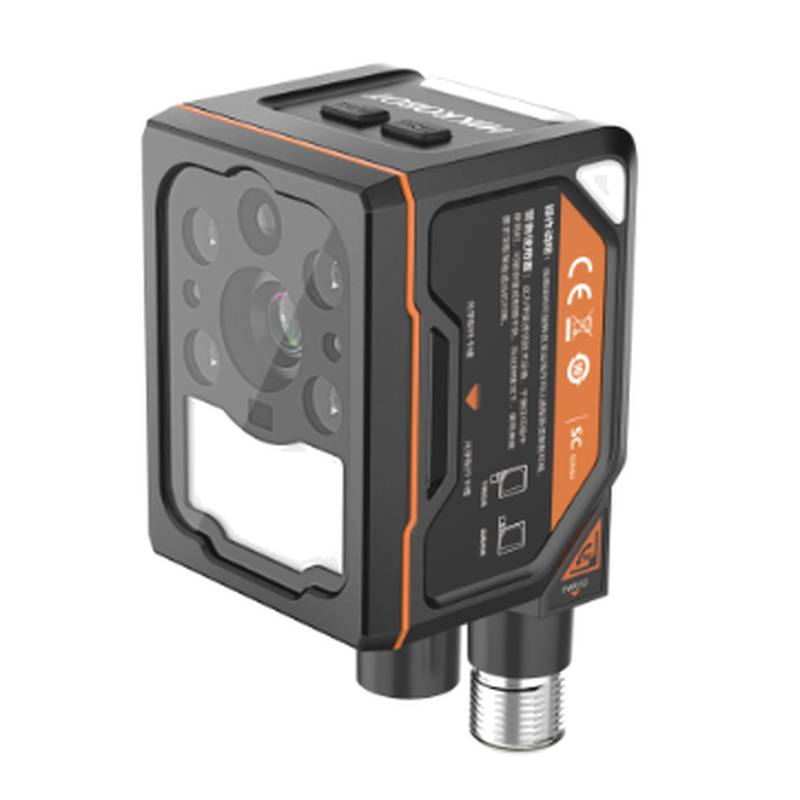

工业智能视觉传感器HIKROBOT CT-SCB0139摄像头检测系统5MP

HIKROBOT CT-SCB0139是一款高性能的500万像素工业智能视觉传感器和摄像头视觉检测系统，专为要求苛刻的自动化质量控制应用而设计。该系统利用先进的成像技术和一套全面的视觉工具，为制造环境中的测量、检查、识别和缺陷检测提供了强大的解决方案。其灵活的集成能力和对行业标准的遵守使其成为提高生产效率和产品质量的可靠选择。该摄像头视觉检测系统旨在满足现代工业自动化的严格要求，提供精确和可重复的结果。

产品规格：

型号：CT-SCB0139名称：5MP彩色视觉传感器视觉工具：测量（点对点、点对线、对比度、灰度面积、间距、宽度、平均亮度、线对线角度、颜色、颜色面积、直径、直线角度）、存在/不存在（斑点、边、轮廓、图案、圆、直线）、计数（斑点、边缘、轮廓、模式、颜色）、识别（代码、颜色比较、颜色识别、配准、目标检测、OCR）、逻辑（变量计算、分支控制、逻辑判断、条件判断、字符比较、组合判断）、缺陷（异常检测）、定位（校准转换、单点对齐、单点校正、单点点抓取、单位转换、位置校正）、深度学习（分类、目标检测）。解决方案能力：支持解决方案导入/导出，最多可存储32个解决方案。通信协议：RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV。

摄像头规格：

传感器类型：CMOS，全局快门像素尺寸：3.45微米×3.45微米传感器尺寸：1/1.45英寸分辨率：2432×2048最大帧率：40 fps动态范围：77.8 dB信噪比：43 dB增益：0 dB至15 dB曝光时间：6μs至1秒像素格式：RGB 8，单色8颜色：彩色

电气特性：

数据接口：快速以太网（100 Mbit/s）数字I/O：12针M12连接器，提供电源和I/O：包括3个光耦合器隔离输入（LINE0/1/2）和3个光耦合隔离输出（LINE3/4/5），1个RS-232接口，支持通过顶部按钮触发设备。电源：24 VDC典型功耗：6.5 W@24 VDC

机械结构：

镜头卡口：M12卡口，机械对焦焦距：8mm镜头罩：全透射+偏振+扩散镜头罩照明：集中白光；红色、蓝色或红外可选。瞄准：橙色LED指示灯：360°可视身体指示器。尺寸：平角：80.1毫米×43毫米×44.3毫米；直角：58.5毫米×43毫米×65.4毫米。重量：约190克。防护等级：IP67（正确安装镜头罩和电缆时）。温度：工作温度：0°C至50°C；储存：-30°C至70°C。湿度：20%至95%相对湿度（非冷凝）。

一般规格：

软件：SCMVS认证：CE、KC。

HIKROBOT CT-SCB0139提供了一系列先进的视觉工具，可实现点对点、点对线和直径测量等精确测量，以及边缘、轮廓和图案的复杂存在/不存在检测。它的功能扩展到计算各种特征，如斑点、边缘和颜色，以及强大的识别功能，包括代码读取、颜色比较和光学字符识别（OCR）。深度学习模块有助于高级分类和对象检测任务，使其适用于复杂的检测场景。通过导入/导出存储多达32个不同解决方案的能力确保了跨不同生产线的快速部署和适应性。

对于通信，CT-SCB0139支持广泛的工业协议，包括RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP以及MELSEC/SLMP、FINS和Keyence KV等主要PLC品牌的协议。这种广泛的兼容性确保了与现有自动化系统的无缝集成。这款相机本身配备了一个500万像素的CMOS传感器，带有全局快门，对于捕捉快速移动的物体而不失真至关重要。其1/1.45英寸的传感器尺寸和3.45μm×3.45μm的像素尺寸有助于获得出色的图像质量，分辨率为2432×2048像素，最大帧速率为40 fps。77.8 dB的动态范围和43 dB的信噪比确保了即使在具有挑战性的光照条件下也能获得清晰的成像。

电气特性专为工业环境而设计，具有用于数据传输的快速以太网接口和用于电源和I/O的12针M12连接器。该连接器提供三个隔离输入和三个隔离输出，以及可通过顶部按钮触发的RS-232接口，方便使用。电源通过标准的24 VDC输入提供，典型功耗为6.5 W。机械设计包括一个带机械聚焦的M12镜头架、一个8毫米焦距的镜头和一个带漫射和偏振滤光片的集成镜头罩，以优化图像捕获。该装置配备了一个集中的白色光源，可选择红色、蓝色或红外照明。可见的橙色LED瞄准器有助于定位，360°指示灯提供状态反馈。该传感器有两种形状：平角（80.1 mm×43 mm×44.3 mm）和直角（58.5 mm×43 m×65.4 mm），两者重量约为190 g。该设备的防护等级为IP67，确保在适当密封时防止灰尘和水进入。它在0°C至50°C的温度范围内运行，湿度水平为20%至95%相对湿度。

这种工业智能传感器用途广泛。它是电子制造中高精度装配验证的绝佳选择，可确保正确的元件放置和焊点完整性。在汽车行业，它可用于对零件进行详细检查，例如验证电路板上小部件的存在和方向，或检查密封件和垫片是否有缺陷。该系统强大的代码读取能力有利于在整个供应链中跟踪组件和成品。其先进的缺陷检测算法特别适合食品和饮料行业，可以识别包装或产品填充水平中的微小缺陷，确保符合质量标准。执行精确测量的能力也使其成为需要严格公差的应用的理想选择，例如在医疗器械行业。HIKROBOT生态系统中共享相似或互补功能的其他型号包括MV-SC3150X-08CM-CT、CT-SCC03080、HY-ZXJX7106XC、HT-FN4127D-06M-WBH、HT-FN4137D-12M-WBH、HT-FN4127D-15M-WBH、HIK-S3000-BN、CY-CB50XC-08MW、CY-CB5 0XC-12MW、CY-CB50XC-16MW、MV-SCT5XC-H-WX-08M-WBN、MV-STC5XC-H-WX-12M-WBN、MV-SC45XC-H-WeX-16M-WBN和MV-SYY060XC-08M-WBN，每个都提供不同的分辨率、传感器类型或功能集，以满足特定的工业视觉需求。

常见问题解答：

Q： HIKROBOT CT-SCB0139执行的测量的典型精度是多少？

A： 测量精度在很大程度上取决于特定应用的因素，如透镜选择、工作距离和特征清晰度，但该系统是为在最佳条件下达到亚像素精度而设计的。

Q： CT-SCB0139在有灰尘或湿气的恶劣工业环境中表现如何？

A： CT-SCB0139具有IP67防护等级，可提供出色的防尘保护，正确安装密封电缆和透镜罩后，可承受高达1米的水浸30分钟。

Q： CT-SCB0139能否与主要制造商的现有PLC系统集成？

A： 是的，CT-SCB0139支持多种通信协议，包括PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS和Keyence KV，确保与各种PLC系统的广泛兼容性。

Q： 与传统视觉工具相比，使用CT-SCB0139的深度学习功能有哪些优势？

A： 深度学习模块擅长复杂的任务，如对各种缺陷进行分类，识别具有高可变性的对象，或检测难以用基于规则的传统工具定义的异常，为不断变化的检查要求提供了更大的灵活性和适应性。

Q： CT-SCB0139是否适用于高速生产线？

A： CT-SCB0139具有40fps的最大帧率和全局快门传感器，非常适合许多高速检测应用，尽管有效的检测速度也取决于检测任务的复杂性和处理时间。

Q： CT-SCB0139可以使用哪些类型的照明？

A： 该传感器标配集中白光照明。可选的红色、蓝色或红外照明可以单独购买，以优化特定材料或缺陷类型的图像采集。

Q： CT-SCB0139的环境操作条件是否有任何限制？

A： 该设备的指定工作温度范围为0°C至50°C，应保护其免受湿度在20%至95%RH之间的冷凝。在这些参数之外的操作可能会影响性能或寿命。

Q： CT-SCB0139在分辨率或功能方面与MV-SC3150X-08CM-CT等型号相比如何？

A： 虽然两者都是功能强大的视觉解决方案，但CT-SCB0139提供5MP分辨率，而MV-SC3150X-08CM-CT等型号可能提供针对特定成像需求量身定制的不同分辨率或传感器特性，如更高的帧率或不同的传感器技术。

Q： CT-SCB0139可以用于3D测量任务吗？

A： CT-SCB0139主要是一个二维视觉传感器。对于3D应用，其他专为3D视觉设计的HIKROBOT产品将更为合适。

Q： CT-SCB0139在连续运行中的预期寿命或可靠性是多少？

A： HIKROBOT产品专为工业耐用性而设计。虽然具体的寿命数字可能因操作条件而异，但CT-SCB0139的坚固结构和高质量组件专为在制造环境中可靠、长期运行而设计。
