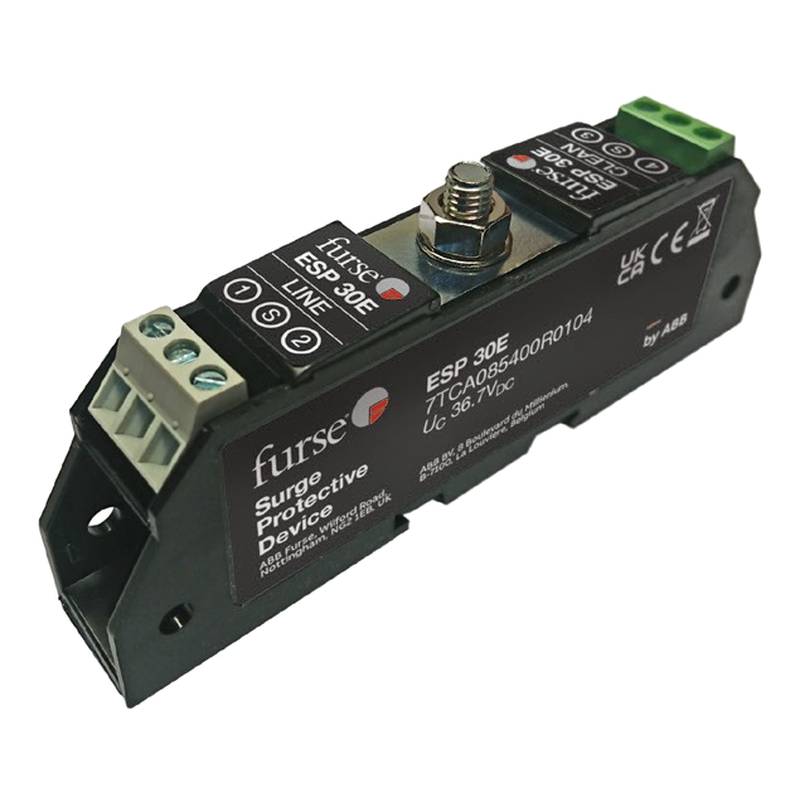

Furse ESP 30E 信号保护器，30V 数据线回路 DIN 导轨

Furse ESP 30E 信号保护器及其相关变体为 30V 仪表和控制回路提供强大的瞬态过电压缓解能力。这些设备采用纤薄的 7mm DIN 导轨外壳设计，可在不扰乱高密度控制柜布局的情况下，保护敏感的自动化基础设施免受雷击引起的浪涌侵害。

部署在室外生产单元、石化工厂和发电设施中的工业测量和控制网络面临着严峻的环境电气危险。长距离的非屏蔽或接地不良的信号电缆经常充当雷电天线，接收由附近雷击或重型感应开关产生的高能电磁脉冲和瞬态过电压尖峰。当这些高压浪涌直接传播到控制室时，它们很容易超过敏感模拟输入卡、可编程逻辑控制器和分布式控制系统接口的介电耐压值。此类故障会导致灾难性的卡件损毁、漫长的系统停机时间以及昂贵的紧急维修。为了防止这些隐患，浪涌保护设备必须经过精心设计，能够将瞬态能量安全地钳位至地，同时保持较低的内部电阻以维护信号完整性。Furse ESP 30E 及相关的回路保护型号通过将多级瞬态抑制电路与符合国际电气保护标准相结合，有效应对了这些挑战。

技术规格

标称工作电压：30 VDC @ 25°C

最大持续工作电压 Uc：34 VDC @ 25°C

最大负载电流：0.5 A @ 45°C

单线回路电阻：2.2 Ω @ 20°C

带宽：1.0 MHz @ 50 Ω 系统

串联电阻：总回路 4.4 Ω @ 20°C

最大放电电流 In (8/20 µs)：10 kA @ 8/20 µs 波形

雷电测试电流 Iimp (10/350 µs)：2.5 kA @ 10/350 µs 波形

电压保护水平 Up (线对线)：45 V @ 1 kV/µs 上升速率

电压保护水平 Up (线对地)：650 V @ 1 kV/µs 上升速率

线对线电容：1.0 nF @ 1 kHz

线对地电容：60 pF @ 1 kHz

温度范围：-40°C - +80°C 工作温度

安装类型：DIN 导轨 TS35 @ 35 mm 标准导轨

模块宽度：7.0 mm @ 纤薄外形外壳

外壳防护等级：IP20 @ IEC 60529

测试标准合规性：IEC/BS EN 61643-21 @ D+C+B 级测试

系统集成与硬件设置

将信号保护器集成到现有控制回路中需要仔细注意物理安装、接线拓扑和接地连续性。ESP 30E 和 SL30 模块 7mm 的宽度使工程师能够最大化拥挤的配线柜和仪表接线盒内部的导轨利用率。DIN 导轨安装确保了牢固的机械固定，同时建立了通往安装导轨的直接低阻抗电气路径，该导轨必须使用大规格铜导体连接到中央接地参考排。来自两线制变送器（例如 4-20mA 回路或 RTD 传感器）的现场接线直接连接到输入端子，而受保护的输出线路则继续布线至 DCS 或 PLC 模拟输入卡。所有模拟信号传输均应采用屏蔽双绞线电缆，以最大程度地减少电磁干扰的引入。电缆屏蔽层必须正确端接在保护器底座的指定接地端子上，确保将电容噪声分流出测量电路，而不会产生可能引入信号漂移或测量偏移误差的不必要地环路。

可靠性与环境耐久性

严苛的工业环境要求硬件在极端的热、机械和电气应力条件下保持功能稳定性。Furse ESP 系列中使用的外壳材料由高级、自熄性工程聚合物制成，符合严格的易燃性标准，可保护内部组件免受局部热量和物理冲击的影响。固态雪崩二极管技术和重型气体放电管协同工作，可吸收重复的瞬态能量浪涌，而不会出现过早退化或热失控。内部电路板布局最大限度地减小了寄生电感和电容，确保抑制元件在过电压事件发生后的纳秒内迅速触发。此外，坚固的机械连接点可抵御附近旋转机械、泵和压缩机带来的持续工厂振动引起的松动。这种高水平的物理和电气弹性延长了保护模块的使用寿命，减少了计划内工厂大修期间组件更换的频率。

选型指导与替代选项

选择正确的回路保护变体完全取决于现场仪表的电气特性。标准的 ESP 30E 和 SL30 型号适用于常规 30V 两线制控制回路，而专用的 ESP SL30L/4-20 专门针对供电型 4-20mA 电流回路进行了优化，以最大限度地减少插入电压降。对于使用三线制电阻温度探测器的温度测量电路，ESP RTD 和 ESP SL RTD 变体在所有三个支路上提供平衡保护，以防止由于不相等的线电阻变化而引起的测量误差。北京众平科技提供全面的工程支持，帮助当地工业客户审查管道和仪表图解，评估回路阻抗要求，并为现有控制系统升级选择合适的交叉参考订货号。技术人员可以协助确定紧急工厂维护要求和常规设施扩建的确切库存可用性。

常见问题解答 (FAQ)

1. 标准现货订单的典型交付时间是多少？

标准现货通常在当地配送仓库的一个至两个工作日内处理并发出。

2. 这些信号保护设备适用什么保修范围？

所有供应的单元均包含全面的 12 个月制造商保修，涵盖材料缺陷和工厂工艺。

3. 7mm 宽度对控制面板设计有什么影响？

超薄的 7mm 外形允许在标准 DIN 导轨上进行高密度安装，显着减少多通道回路保护所需的线性面板空间。

4. 这些保护器可以安装在带电的 4-20mA 电流回路上吗？

可以，插入式变体允许在不中断电流流动或断开现场接线的情况下，从底座中拔出和更换单个保护模块。

5. 这些设备是否会在 RTD 电路中引入可测量的电阻？

内部串联电阻已严格降至最低，但在计算高精度温度测量的总电路容差时，工程师应将指定的回路电阻考虑在内。

6. 什么标准管辖这些浪涌保护器的测试协议？

所有设备均严格按照涵盖 D、C 和 B 级运行性能参数的 IEC/BS EN 61643-21 标准进行测试。

7. DIN 导轨安装单元如何实现适当的接地？

接地是通过导电安装脚自动建立的，该安装脚连接到连接到主系统接地排的正确接地的 TS35 DIN 导轨上。

8. 是否可以单独提供替换模块而不更换基座端子排？

可以，插入式架构允许维护人员更换退化的保护模块，同时使永久性接线底座在导轨上保持不动。
