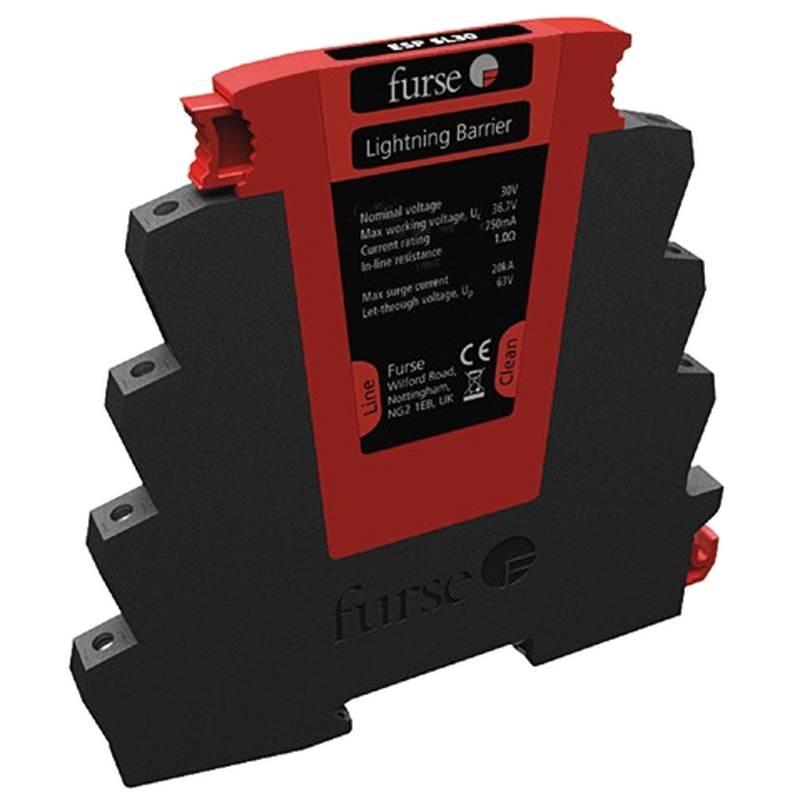

Furse ESP SL15X 和 ESP SL30X 电涌保护器为在危险区域运行的数据、信号和通信回路提供本质安全的过电压保护。这些单元通过 ATEX 和 IEC 标准认证，可在不影响防爆安全的前提下，保护敏感的仪表电路免受雷击电磁脉冲的损害。
部署在爆炸性环境中的现场仪表持续面临长信号线上感应出的雷击电磁脉冲和开关瞬态电压的风险。当高能电涌串入 1 区或 2 区位置时，可能会产生高电压或热电弧，从而威胁危险区域的完整性。Furse ESP SL15X 和 ESP SL30X 电涌保护器专为缓解这些威胁而设计，通过将瞬态电流安全地分流到大地，同时保持严格的电气隔离。这些保护器经批准可在严苛的 ATEX 和 IEC 框架下使用，集成了多级混合保护电路，将快速动作的半导体元件与重载气体放电管结合在一起。这种设计确保了放电残压保持在极低的水平，从而保护工业变送器、流量计和串行通信接口中的精细电子前端免受灾难性击穿。
技术规格
标称电压：15 V @ ESP SL15X
标称电压：30 V @ ESP SL30X
最大工作电压 Uc：16.7 VDC @ ESP SL15X
最大工作电压 Uc：36.7 VDC @ ESP SL30X
额定电流：750 mA @ 信号回路
串联电阻：1.0 Ω @ 每线 ± 10%
带宽：45 MHz @ -3 dB 50 Ω 系统
最大放电电流：20 kA @ 8 / 20 μs 波形
放电残压 Up：63 V @ 1 kV / μs 测试
环境温度范围：-40°C - +80°C @ 运行
安装类型：顶级帽子型 DIN 导轨 @ 35 mm
ABB 订货号：7TCA085400R0065 @ ESP SL15X
ABB 订货号：7TCA085400R0071 @ ESP SL30X
系统集成与硬件设置
正确安装 ESP SL15X 和 ESP SL30X 单元需要密切关注危险区域基础设施内的机柜布局和接地连续性。安装人员必须将保护器安装在标准的 35 mm 顶级帽子型 DIN 导轨上，并尽可能靠近受保护设备，或者安装在信号电缆进入控制机柜的边界处。集成的 DIN 导轨底座提供牢固的机械锁紧，并建立低阻抗的接地连接。接线端子可容纳最大 4 mm² 的导体，允许使用带绝缘管脚的绞线或双线配置进行安全端接。屏蔽双绞线应将其外层屏蔽层正确连接到指定的接地端子或隔离屏蔽基座（例如 /I 变体选项），以有效防止地环路并抑制电磁干扰。
可靠性与环境耐久性
这些电涌保护模块专为恶劣的工业环境而设计，在极端条件下可提供高运行可靠性和长维护间隔。紧凑的细长型 (Slim Line) 外壳优化了拥挤的防爆控制面板内部的 DIN 导轨空间，同时又不牺牲散热能力。插件式模块化架构将电子模块与底座分离，允许维护人员安全地更换插件元件。耐腐蚀的端子排和坚固的内部组件确保了在室外石化装置和海上平台典型的宽温度波动和高湿度水平下性能稳定。
选型指南与替代选项
选择正确的型号取决于回路的工作电压和特定的危险区域分类要求。ESP SL15X (7TCA085400R0065) 适用于 15 V 电路，而 ESP SL30X (7TCA085400R0071) 匹配 30 V 仪表回路，例如带有 HART 通信的标准 4-20 mA 电流回路。对于需要可视状态指示的应用，集成 LED 的变体（如 ESP SL15XL 和 ESP SL30XL）可提供即时的运行反馈。当采购这些专用组件时，北京众平科技维持可靠的区域渠道，以协助工程师进行交叉型号选择、技术文档查阅以及正品原厂供货。
常见问题解答 (FAQ)
1. ESP SL15X 和 ESP SL30X 型号的主要区别是什么？
ESP SL15X 额定用于 15 V 标称系统，最大工作电压为 16.7 VDC，而 ESP SL30X 额定用于 30 V 标称系统，最大工作电压为 36.7 VDC。
2. 这些单元是否通过了在爆炸性环境中使用的认证？
是的，这两个型号都是本质安全的，并且符合 ATEX 和 IEC 标准，获准用于危险区域。
3. 维护技术人员能否在不重新接线的情况下更换保护模块？
是的，插件式设计允许在不 断开现场接线或干扰接地连接的情况下，从底座上更换上部保护模块。
4. 这些信号保护器的最大持续额定电流是多少？
两个单元均支持 750 mA 的最大信号额定电流。
5. 串联电阻如何影响回路测量精度？
每线 1.0 Ω 的低串联电阻产生的压降极小，确保了模拟和数字回路中的测量完整性不受影响。
6. 这些电涌保护器的带宽能力是多少？
这些单元在 50 Ω 系统中提供 -3 dB 的 45 MHz 带宽，使其非常适合高速数据传输应用。
7. 设备在安装过程中是如何接地的？
接地可以通过集成的 DIN 导轨底座夹紧机构或通过连接到系统参考点的专用接地端子来方便地实现。
8. 端子排支持什么尺寸的电线？
端子可接受最大 4 mm² 的导体横截面积，可容纳实心线或带绝缘管脚的绞线。
9. 通过北京众平科技订购时的交货期和质保范围是多少？
北京众平科技提供正品原厂单元，并辅以标准的 12 个月质量保修和响应迅速的本地技术支持。
10. 如果端子安装底座损坏，是否有备用底座可供更换？
是的，可提供诸如 ESP SLX/B 和隔离屏蔽变体等备用底座用于维护更换。
