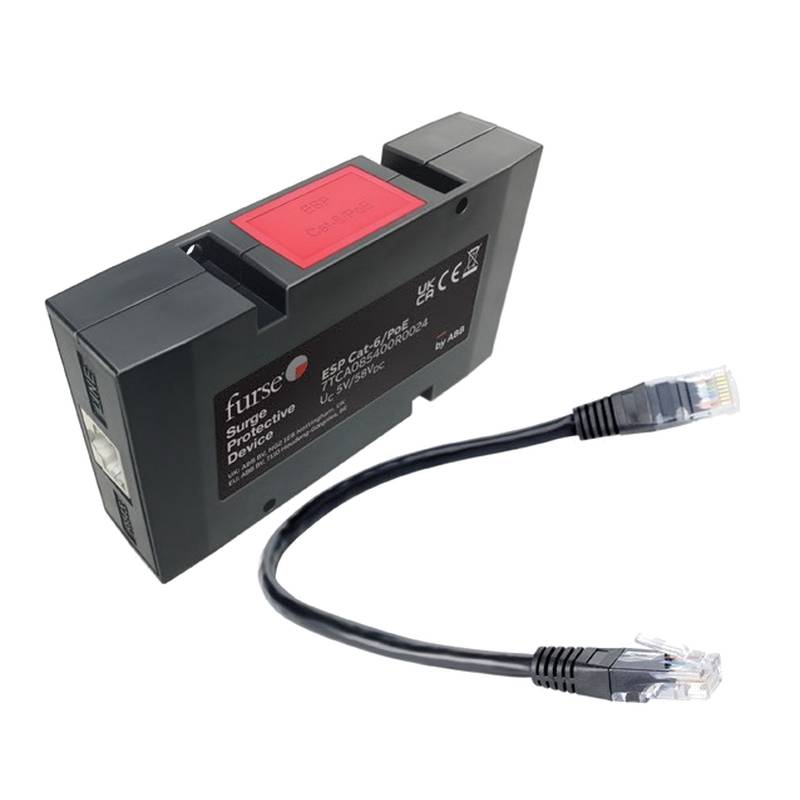

部署在庞大制造设施中的工业自动化网络面临着由于直接雷击或重型感应开关引起的瞬态过电压的严重脆弱性。ABB Furse ESP MC 以太网电涌抑制系列为高速工业数据线路提供强大的网络保护，保护敏感的交换机和控制器免受严重电气瞬变的损害。北京众平科技通过为这些专业的保护组件提供可靠的采购途径来支持工业客户。
将远程控制柜连接到现场仪表的延长以太网电缆通常充当由附近大气放电或大功率工业机械产生的电磁脉冲的天线。这些感应瞬变沿双绞线导体传播，超过了标准物理层收发器的介电耐压，并导致灾难性的硅性能退化。在终端设备正前方直接部署专用的电涌保护设备建立了一个必不可少的等电位连接和电压箝位屏障。ABB Furse ESP MC 系列利用多级混合抑制拓扑结构，旨在拦截高频通信通道上的瞬变能量，而不会引入不可接受的信号退化或中断连续的工业网络运行。
在运行于 Cat-5e 或 Cat-6 电缆基础设施的高速工业局域网中，在分流高能量瞬变的同时保持严格的信号完整性代表了一项主要的工程挑战。传统的粗保护组件通常会引入过大的电容或阻抗不匹配，从而导致高频信号反射、比特误码率增加以及链路自动降速。Furse ESP MC 架构结合了经过精密调谐的感应和电容耦合网络，与传输介质的特性阻抗相匹配。这种特殊的工程设计确保了在延伸的频谱范围内具有最小的插入损耗和微不足道的串扰，使工业视觉系统和千兆自动化骨干网能够保持完整的数据吞吐量，同时对瞬态威胁保持全面保护。
现代工业装置越来越多地依赖以太网供电(PoE)技术，通过单一电缆结构向远程现场设备同时传输数据和工作电压，这给电路保护带来了独特的挑战。数据信号和直流电源分配线路的同时存在意味着雷击引起的浪涌或电源交叉事件可以同时通过多条路径传播。ABB Furse ESP MC 系列在所有四个差分对上提供全面的线对线和线对地保护，确保对标准数据传输和 PoE 电压输送配置的全面覆盖。这种多路径协调可防止电位升高通过电源走线绕过保护屏障，并保护连接的受电设备免受灾难性故障的影响。
在工业控制网络中部署全面的以太网电涌抑制，通过消除与天气相关的通信停机时间并减少组件更换频率，带来了长期的可靠性提升。当中央网络交换机因电气干扰而发生故障时，容纳自动装配线、机器人工作单元和广泛的机器视觉网络的设施会遭受重大的财务损失。在进线电缆接入点附近集成 DIN 导轨安装保护设备可降低这些风险，保持制造执行系统的数据连续性，并降低复杂工业通信网络的全生命周期维护费用。
技术规格
最大持续工作电压 Uc：5 VDC @ 数据线
标称放电电流 In：2.5 kA 8/20 us @ 所有线路
最大冲击电流 Imax：10 kA 8/20 us @ 每条线路
电压保护水平 Up：25 V @ 线对线芯
数据传输速率：1 Gbps @ Cat-6 性能
带宽类别：Class D+C+B @ IEC/BS EN 61643-21
最大 PoE 供电电流：1.0 A @ 57 VDC
插入损耗：1.0 dB @ 100 MHz
回波损耗：15.0 dB @ 100 MHz
安装类型：DIN 导轨 TS35 @ 外壳安装
工作温度范围：-40°C - 80°C @ 环境温度
外壳材质：阻燃聚酰胺 @ UL94V-0
连接接口：RJ45 输入/输出插座 @ 屏蔽外壳
接地连接：4.0 mm² 端子 @ 直接机箱搭铁
系统集成与硬件设置
正确的机械安装和低阻抗接地对于最大化 ABB Furse ESP MC 系列在工业控制外壳内的瞬态分流效率至关重要。该保护设备具有集成式 DIN 导轨安装脚，旨在直接卡扣安装在二次配电盘或自动化面板内的标准 35 毫米礼帽型profile上。为了获得最佳性能，该单元必须尽可能靠近受保护的设备接口定位，通常紧邻外部电缆进入控制柜的位置。
电气连接需要密切关注接地路径，以确保瞬态能量找到一条远离敏感通信电子设备的低电感路径。模块外壳上的指定接地端子必须使用截面积至少为 4.0 mm² 的短而粗的导体直接搭铁到内部金属背板或专用的铜接地排。长或盘绕的接地导线会引入寄生电感，这会显著增加在高速率上升浪涌事件期间允许通过到受保护终端设备的残余电压。屏蔽双绞线电缆必须通过抑制器外壳保持连续的屏蔽完整性，以保持电磁兼容性并防止在恶劣的工业环境中发生噪声耦合。
可靠性与环境耐久性
工业自动化环境需要坚固的硬件，能够承受剧烈的温度波动、持续的机械振动和空气中的污染物而性能不下降。ABB Furse ESP MC 系列采用符合严格易燃性标准的高级自熄性聚酰胺外壳，确保在密集的电气控制面板内安全运行。内部印刷电路板组件利用在严格质量控制下焊接的表面贴装组件，以抵抗与重型工业机械和附近运输基础设施相关的机械应力。
外壳内的热管理通过高效的被动对流设计得以维持，使抑制电路能够在从 -40°C 到 80°C 的扩展环境温度范围内连续运行。内部固态箝位组件和气体放电管额定用于指定能量限制内的多次雷击/浪涌事件，提供持久的使用寿命，无需在发生轻微瞬态事件后立即更换。例行工厂维护周期中的定期目视检查可确保接地连接保持紧密且没有环境氧化，从而在整个设施网络架构中维持长期的保护完整性。
选型指导与替代选项
选择合适的以太网电涌抑制型号需要对目标应用的网络电缆基础设施、数据传输速度和供电要求进行仔细评估。标准 ESP MC 变体适应基本网络线路，而诸如 ESP MC/Cat-5e 和 ESP MC/Cat-6 等专用型号针对更高频率的数据速率进行了优化，以防止在千兆环境中的插入损耗。对于包含传统电信线路或专用工业仪表总线的安装，包括 ESP MC/TN/RJ11、ESP KT、ESP KT2 和 ESP ISDN 型号在内的变体选项提供了定制的引脚配置和电压保护阈值。
通过授权分销渠道采购这些专用组件可确保完全可追溯性并符合国际安全标准。北京众平科技作为值得信赖的区域供应商，提供专业的技术指导和现成的本地库存，以帮助工程团队为复杂的工业网络升级选择匹配的交叉参考型号。
常见问题解答 (FAQ)
1. 什么标准规范了 ABB Furse ESP MC 系列的性能测试？
该产品根据 IEC/BS EN 61643-21 进行测试，涵盖了连接到电信和信令网络的电涌保护设备的性能要求和测试方法。
2. 该单元是否支持以太网供电 (PoE) 应用？
是的，该设计支持 PoE 运行，可适应双绞线导体上的标准直流供电电压和高达 1.0 A 的连续电流负载。
3. 该电涌保护器能否在不降低网络速度的情况下处理 Cat-6 高速数据传输？
是的，特定变体经过优化阻抗匹配设计，支持高达 1 Gbps 的 Cat-6 性能，具有最小的插入损耗和低串扰。
4. 安装是否需要单独的接地电缆？
是的，该设备需要使用最小 4.0 mm² 的导体从其接地端子直接连接到外壳接地排或金属背板的低阻抗连接。
5. 该单元如何防止共模和差模浪涌？
内部多级电路在所有单独的线导体和屏蔽元件上提供全面保护，以箝位线对线和线对地瞬变。
6. 外壳支持哪种类型的物理安装？
该外壳具有集成式底座，专为直接卡扣安装在工业控制柜内的标准 35 毫米 DIN 导轨上而设计。
7. 对于非以太网通信线路，有哪些替代变体可用？
该产品系列包括用于电信插座的 ESP MC/TN/RJ11 等专用变体，以及用于各种信令接口的 ESP KT、ESP KT2 和 ESP ISDN 型号。
8. 对于紧急工厂维护，有哪些采购支持可用？
北京众平科技提供响应迅速的技术咨询和可及的本地库存备货，以支持为计划内或紧急维护快速交付备件。
