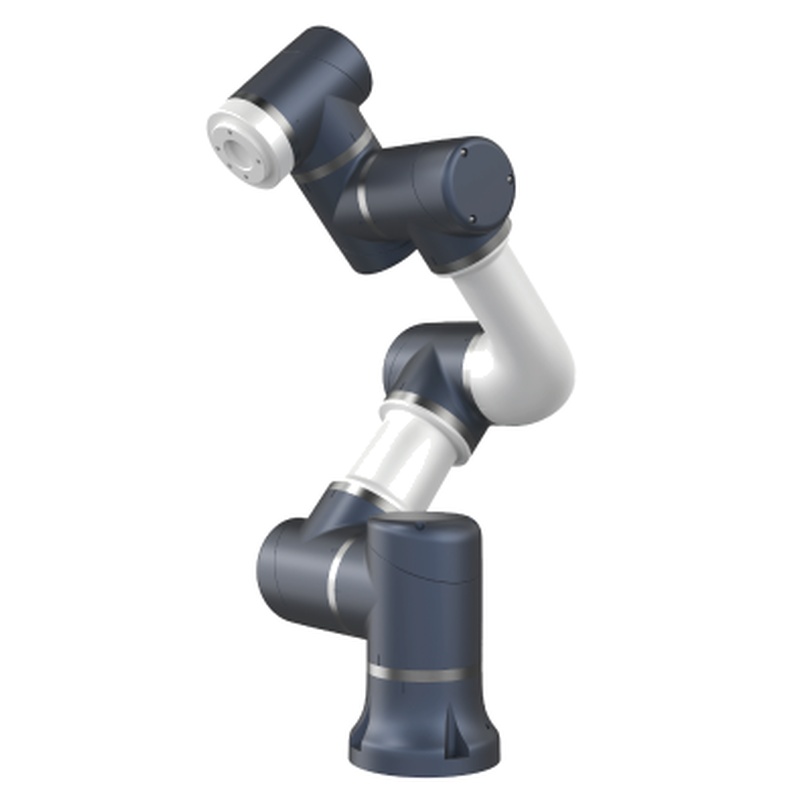

ESTUN S3-60教育培训实验室标准六轴工业机器人

ESTUN S3-60标准：教育培训实验室理想的6轴机器人

ESTUN S3-60 Standard是一款紧凑型、高精度的6轴工业机器人，专为满足学术机构和技术培训的特定要求而设计

中心。它的有效载荷为3公斤，射程为575.8毫米，在安全、方便教室的环境中提供了逼真的工业体验。

S3-60标准旨在成为智能制造领域的切入点，在复杂的工业性能和易用性之间取得了平衡。它允许学生和

研究人员使用与高端汽车和电子工厂相同的技术掌握机器人运动学、轨迹规划和系统集成。

全面的产品规格

自由度（DOF）：6轴

额定有效载荷：3kg

最大范围：575.8毫米

姿势重复性：±0.03 mm

最大刀具速度：2.0 m/s

机器人重量：14公斤

接头1/2/3最大速度：150°/s

关节4/5/6最大速度：180°/s

防护等级：IP54

安装选项：地板、天花板、墙壁

主要特征和教育优势

精度是S3-60标准的标志。该机器人利用20位绝对编码器，对其位置提供精细反馈，使学生能够进行实验

高精度任务，如模拟微组装或精密分拣，没有机械漂移的风险。

该机器人具有强大的安全架构，包括双电路紧急停止和软件定义的安全边界。这种“可信安全”的设计确保了学生

可以在受控环境中学习，其中可以调整碰撞检测灵敏度以匹配用户的技能水平。

教育的一个显著优势是图形用户界面（GUI）。直观的编程环境允许初学者掌握基本的运动命令

一个小时，而对C++、Python和ROS（机器人操作系统）的支持为高级研究提供了强大的平台。

培训中的专业应用场景

在职业培训实验室中，S3-60标准是教授工业“拾取和放置”操作的主要工具。学生学习校准视觉系统和

集成臂端工具，模拟真实世界的包装和质量检测线。

大学研究人员利用S3-60标准来研究高级运动学和嵌入式AI。其开放式通信架构（Modbus TCP/EtherCAT）允许

定制控制算法的实现，使其成为未来自动化技术的通用试验台。

机器人也是“工业4.0”培训单元的重要组成部分。通过将S3-60连接到PLC、HMI和E-Noesis等云平台，实验室可以展示完整的

连接生产系统的生命周期，从订单下达到机器人执行。

安装和实验室设置指南

S3-60标准设计用于灵活安装在标准35mm DIN型实验室工作台或专用移动工作站上。确保底座用螺栓牢固固定

一个稳定的表面，在高速运动实验中保持±0.03mm的可重复性。

通过紧凑型C3E或COB控制柜，电气设置非常简单。该系统在标准交流100-240V电源上运行，使其与

普通教室插座，不需要高压工业接线或相位转换器。

将示教器连接到专用端口，并验证“启用”开关（安全开关）是否正常工作。对于初始学生练习，建议限制

机器人在手动模式下的速度可达250mm/s，以确保路径教学过程中的安全学习曲线。

维护和实验室安全注意事项

学生必须接受训练，在“伺服开启”指示灯亮起时，不得进入机器人的物理范围。始终使用示教器的手动模式进行编程和

确保每个参与实验室的学生都能轻松触及紧急停止按钮。

定期维护很少，但对于较长的使用寿命至关重要。教员应每周检查电缆的完整性和法兰安装的紧固性

螺栓。IP54防护等级可防止教室灰尘，但机器人应远离液体。

始终鼓励学生在课程结束前将他们的运动程序备份到USB驱动器或本地服务器。这可以防止数据丢失，并允许多个学生

通过简单地重新加载特定的项目文件，组可以有效地共享相同的硬件。

常见问题（FAQ）

S3-60标准对没有机器人经验的学生来说安全吗？

ESTUN S3-60标准是专门设计的多层安全系统，非常适合初学者。它包括可调节的碰撞检测

如果机器人接触到物体或人，它会立即停止，从而显著降低学习过程中发生事故的风险。

此外，机器人的软件允许教练设置“虚拟墙”或安全区。这些无形的障碍物阻止了机器人手臂进入学生所在的区域

可能是站着的，也可能是精密的实验室设备所在的地方，以确保安全可控的教育环境。

每个单元还配有一个专用的示教器，带有符合人体工程学的“死人”启用开关。这要求学生将按钮保持在中间位置

移动机器人；如果它们在恐慌中松开或用力挤压，机器人会立即停止。

使用S3-60标准可以教授哪些编程语言？

对于初学者，S3-60标准提供了一个直观的图形界面，学生可以在其中拖放命令块以创建运动路径。这种视觉方法是

非常适合引入机器人逻辑的核心概念，而不需要语法繁重的编码的陡峭学习曲线。

高级学生和研究人员可以利用机器人的开放式API，用C++、C#和Python等专业级语言进行编程。这使得

视觉处理、机器学习和传感器集成的复杂算法，弥合了与高级工程的差距。

该机器人还支持工业标准通信协议，如Modbus TCP和EtherCAT。这确保了学生学习如何将机器人与PLC和

其他工业控制器，为他们提供现代自动化雇主所需的实用技能。

S3-60标准如何为学生在工业领域的职业生涯做好准备？

S3-60标准使用与ESTUN较大的工业型号完全相同的控制架构和机械部件。这意味着学生在

实验室——如坐标系校准和轨迹优化——可以直接转移到现实世界的制造工厂。

通过使用工业级6轴机械手，学生可以深入了解3D空间几何和运动学。他们学习如何处理有效载荷，计算

循环时间和管理工业通信，这些都是自动化工程师和技术人员的关键能力。

接触E-Noesis云平台和S3-60标准上的物联网功能也为学生为“工业4.0”劳动力做好了准备。他们学习如何收集和分析

用于预测性维护和生产监控的数据，使其在就业市场上具有很强的竞争力。

典型的S3-60训练工作站的空间要求是什么？

S3-60标准的主要优点之一是其紧凑的占地面积。机器人底座足够小，可以安装在标准800mm x 800mm的实验室桌子上

，使多个单元可以轻松地安装在一个教室或职业培训室中。

控制柜的设计也是为了节省空间，可以塞在工作台下面或安装在侧轨上。这就为机器人的桌面留出了空间

工作空间、示教器和任何外围设备，如视觉摄像头或分拣箱。

由于该机器人的重量仅为14公斤，因此便于携带。许多学校将S3-60安装在带可锁车轮的移动推车上，使机器人可以在两个方向之间移动

不同的教室或在不用于实验室会议时安全地存放在橱柜中。

S3-60标准可以与视觉系统或传感器集成吗？

是的，S3-60标准在其端部法兰上有一个专用通信端口，为直接传感器集成提供24VDC电源和数字I/O。这使学生能够

可以轻松地将夹线器、真空传感器或小型工业相机安装到机器人手臂上。

机器人的控制器设计用于处理视觉引导任务，如“查看和拾取”操作。学生可以学习对机器人进行编程，以通过颜色、形状或

方向，模拟电子和制药行业使用的高科技质量控制过程。

此外，该系统支持模拟输入和输出，允许集成距离传感器或测力计。这使得更先进的教育

在“触觉反馈”或基于实时环境数据的自适应运动控制等领域进行实验。

实验室的“标准”和“专业”版本有什么区别？

S3-60标准是用于一般工业培训和教育的核心模型。它提供了高精度和学习所需的所有基本6轴运动

机器人技术的基础知识，使其成为许多学术预算中最具成本效益的选择。

“Pro”版本通常包括增强功能，例如所有轴上的内置扭矩传感器，用于更灵敏的碰撞检测和手动“引导”教学。这是

有利于专门专注于人机协作（HRC）和高级安全研究的实验室。

对于大多数标准职业培训和入门工程课程，S3-60标准提供了一个绰绰有余的性能范围。它提供相同的20位

分辨率和可重复性与Pro型号相同，但价格允许学校购买更多单位。

如何更新机器人的软件以获得新的教育功能？

ESTUN提供定期软件更新，可以通过控制柜上的USB端口轻松安装。这些更新通常包括新的图形块

编程接口、改进的安全功能以及对外部硬件和通信协议的扩展支持。

通过不断更新系统，实验室可以确保他们的教学符合最新的行业标准。软件的模块化特性也意味着新的教育

可以添加“向导”或模板来帮助学生掌握码垛或环形焊接等特定任务。

教师还可以从ESTUN用户门户访问预先制作的项目文件和培训模块库。这有助于教育工作者快速开发他们的课程和

为学生提供高质量的专业机器人编程和系统设计示例。

建议在培训中使用哪种臂端工具（EOAT）？

出于教育目的，我们建议从简单的电动夹具或真空吸盘开始。这些工具易于学生接线和编程，提供

对他们的选择和放置练习以及排序逻辑的成功进行即时视觉反馈。

随着学生的进步，更复杂的工具，如3D打印的定制手指、用于绘图任务的笔架，甚至小型激光标记，都可以连接到ISO上

9409-1-50-4-M6法兰。这种灵活性允许各种各样的创意和技术实验室任务。

教学生如何在软件中计算“刀具中心点”（TCP）和有效载荷重量非常重要。正确定义这些参数是基础

工业技能，确保机器人准确移动，安全传感器与不同工具正确工作。

S3-60标准是否需要特殊的电气安装？

不，S3-60标准旨在在标准教室环境中“即插即用”。其控制柜使用宽范围单相交流100-240V电源

电源，与计算机和其他常见实验室设备使用的电压相同。

低功耗（通常为0.2kW）意味着多个机器人可以在单个标准断路器上运行，而不会使建筑物的电气系统过载。这

大大降低了希望建立新机器人实验室的学校的基础设施成本。

然而，我们确实建议实验室配备干净的电气接地，以保护机器人敏感的20位绝对编码器。正确接地可防止静电

以确保机器人在所有实验室时间内保持高精度。

为教育工作者提供了哪些文件和支持？

每个ESTUN S3-60标准都附有一套全面的手册，包括详细的硬件指南、编程手册和安全手册。这些

文档以清晰的技术英语书写，使其成为学生阅读作业的优秀主要资源。

ESTUN还提供机器人的3D模型（STEP文件），这对于教授离线编程和仿真非常有价值。学生可以在CAD软件中使用这些模型

在实验室中接触物理机器人之前，设计自己的工作单元和夹具。

此外，技术支持和教师培训课程通常可以通过授权的ESTUN教育合作伙伴获得。这确保了实验室讲师对

操作设备，并能有效解决学生使用过程中可能出现的任何常见问题。
