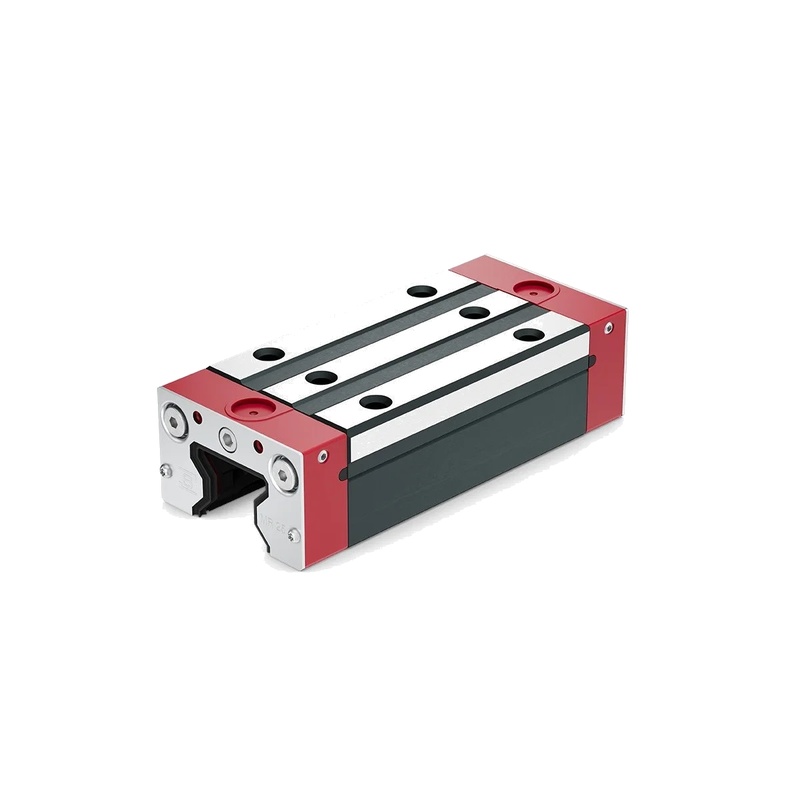

Schneeberger MR W 35-B-G2-V2单轨导向系统为工业自动化提供了卓越的刚性和精度。轨道宽度为35mm,G2预载等级,
凭借其耐腐蚀的V2密封件,它在CNC加工、半导体制造和医疗机器人等高负载、高速应用中表现出色。优化以最小化
维护和使用寿命长,这种直线导轨可确保在极端条件下实现平稳的运动控制。

产品参数
参数值
MR W系列单轨导航系统
轨道宽度35毫米
G2级预载(中等预载)
密封类型V2(增强型密封)
动载能力(C)28.5 kN
静载能力(C0)42.0 kN
最大行驶速度5m/s
重复性±0.001 mm
工作温度-30°C至+100°C
材料硬化不锈钢
主要功能和;amp;优势
1.超精密工程
G2预加载可最大限度地减少高精度任务期间的偏转。严格的制造公差(±0.001 mm)确保了计量设备和光学系统的可重复性。
集成式滚道研磨可减少摩擦,使运动更平稳。
2.强大的环境保护
V2密封可在恶劣的车间中对抗灰尘、碎屑和液体。耐腐蚀不锈钢结构可承受冷却剂和化学物质。非常适合食品加工或
需要IP65等效密封的洁净室。
3.高动态负载能力
28.5 kN动态载荷支撑自动化单元中的重型龙门架。专利滚轮设计均匀分布应力,与标准轨道相比,使用寿命延长了40%。减少
全天候生产线的停机时间。
应用场景
机床:需要微米级精度的数控主轴驱动器。
机器人:铰接式手臂,可处理超过500公斤的有效载荷。
半导体:需要无振动运动的晶圆搬运机。
医学成像:MRI组件定位系统。
安装和;amp;维护指南
安装说明
使用精密水平仪对齐轨道(公差≤0.02 mm/m)。按交叉顺序将安装螺钉拧紧至22 Nm。使用千分表验证运行并行性。避免强迫
调整以防止预加载损失。
润滑协议
每100公里或每6个月涂抹一次Schneeberger Optiglobe GR-200润滑脂。在重新润滑之前,用无溶剂清洁剂清洁轨道。监控润滑脂端口是否被灰尘污染
环境。
关键预防措施
切勿拆卸车厢,否则可能会造成不可逆转的损坏。在搬运轨道时,请使用柔软的钳口来保护电缆管道。确保电气接地,以防止静电损坏
ESD敏感区域。
1.MR W 35-B-G2-V2与标准线性导轨有何不同?
该型号具有G2中等预载,与零预载导轨相比,横向力下的挠度减少了30%。V2密封件集成了三唇几何形状
阻挡低至0.5微米的颗粒。其硬化钢结构可承受42 kN的静载荷,是垂直Z轴应用的理想选择。
2.预加载类如何影响高速自动化中的性能?
G2预载消除了加速度超过2g时的滑架摆动。这在快速方向变化期间保持了位置精度。减少振动可防止轴承
布氏硬化,对拾取和放置机器人的寿命至关重要。始终将预载与推力要求相匹配。
3.我可以用V2升级版替换现有MR W 35轨道上的密封件吗?
是的,Schneeberger提供改装V2密封套件(订单号seal-V2-35)。兼容性要求2019年后的轨道生成。安装需要专门的工具来避免唇部损坏。
升级后,进行50公里的磨合周期,以正确安装密封件。
4.在污染环境中,什么润滑间隔可以最大限度地延长使用寿命?
在重型数控铣床中,每50个工作小时重新润滑一次。使用含有MoS2等固体添加剂的高粘度润滑脂(NLGI 2+)。对于冲洗区域,食品级润滑脂的使用范围更广
间隔至200小时。监测声发射以进行早期磨损检测。
5.如何排除滚动阻力增加的故障?
首先,使用管道镜检查密封件是否有碎屑进入。用光学平面检查轨道平整度——翘曲超过0.03 mm/m会导致捆绑。验证托架对齐垫片是否
完整的。最后,清除旧油脂;硬化润滑剂占阻力问题的70%。
6.MR W 35-B-G2-V2是否适用于真空环境?
是的,当指定使用真空兼容润滑脂(例如Apiezon AB-202)时。排气率为&;amp;lt;1x10⁻⁹Torr·L/sec。在使用全氟溶剂去除工厂润滑脂之前
安装。避免标准油污染腔室。
7.什么样的安装表面粗糙度可以确保最佳性能?
通过研磨或铣削实现Ra≤1.6μm。粗糙的表面会导致钢轨变形超过5μm/m。对于花岗岩基底,使用环氧找平化合物。始终去除安装上的毛刺
孔,以防止应力集中。
8.在龙门架系统中,多节车厢可以共用一条轨道吗?
是的,使用Schneeberger的SMB-30控制器通过CANopen或EtherCAT同步车厢。保持车厢之间0.05毫米的高度差异。校准需要激光
10弧秒内平行度的干涉仪。
9.V2密封件在高温铸造厂中的性能如何?
含氟聚合物增强唇可间歇性耐受150°C。为了持续和;amp;gt;100°C使用时,涂抹高温润滑脂(如Klüber Staburags NBU 30)。监视器密封件
完整性季度——热循环加速脆性。
10.哪些维护工具对该系统至关重要?
使用Schneeberger的对齐套件(ALN-4)进行平行度检查。使用动态负载测试仪早期检测布氏硬度。精度为2%的扭矩扳手可防止过度拧紧
振动分析仪可识别故障前的共振问题。
