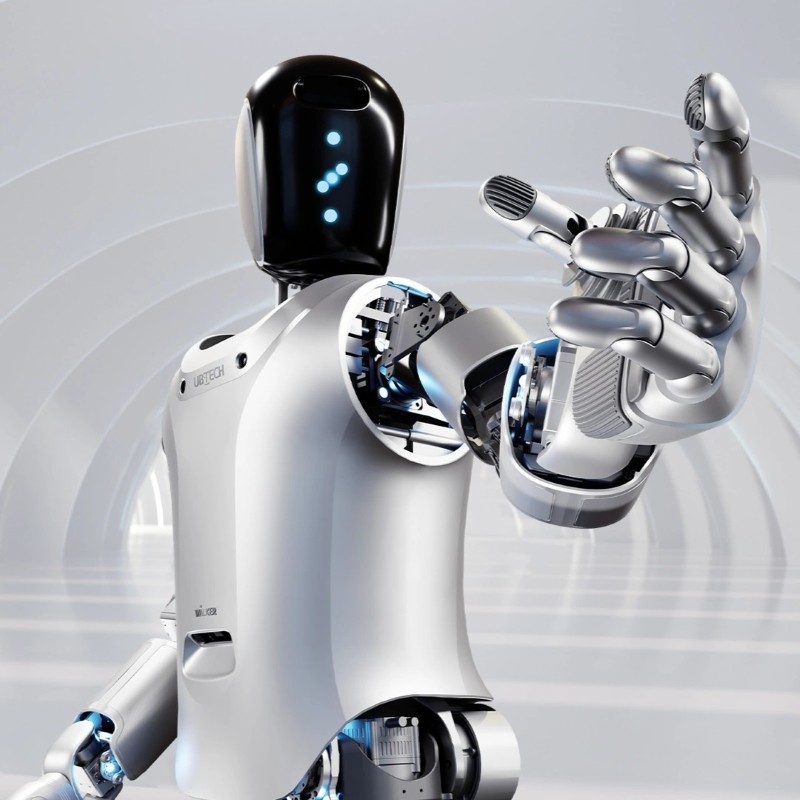

优必选(UBTECH) Walker S 工厂人形工业自动化机器人

运行三班倒的数控车削单元暴露了任何自动化计划中最薄弱的环节：操作员在机器、排屑器和测量站之间来回走动，每周期需要两到 four（此处原文为 two to four）分钟。这种移动时间，而不是切削周期，决定了吞吐量。UBTECH Walker S 工厂人形机器人正是为这类任务设计的——它是一个 170 厘米的双足平台，重 68 千克，在拥有 220 N·m 峰值关节扭矩的 41 自由度 (DOF) 架构上承载 10 千克的行走负载。在金属制造部署中，Walker S 已应用于机器上下料、毛坯与成品零件转移以及视觉刀具磨损检查，其低于 80 毫秒的感知通道和 1 厘米的对接精度确保了尽管存在冷却液雾和地面振动，交接仍具可重复性。北京众平科技股份有限公司在区域库存中备有 Walker S 单元，提供进货检验、关节归零验证以及涵盖执行器、控制器和电池模块的 12 个月保修。对于夜班面临操作员短缺的工厂团队来说，问题不再是人形机器人能否够到机器，而是周围的工艺是否能容忍它。

技术规格

高度：170 厘米（站立配置，±2 厘米）

重量：68 千克（已安装电池组）

自由度：41（带阵列触觉传感的 6 自由度灵巧手）

负载（双足行走）：10 千克（在额定负载下保持步态稳定性）

负载（静态双臂举升）：25 千克（静止，双臂）

最大关节扭矩：220 N·m（集成旋转执行器）

行走速度：4 公里/小时（最大持续）

电池：48 V/12 Ah 磷酸铁锂 (LiFePO4)，3.4 千克电池包

运行时间：2.0 小时（复合机器上下料工作周期）

充电时间：2.5 小时（0–100%，600 W 充电器）

感知延迟：<80 毫秒（端到端视觉通道）

导航精度：10 厘米全局，1 厘米精密对接

台阶高度：3 厘米（最大不平整表面过渡）

防护等级：IP54（防尘防水溅）

通信接口：Wi-Fi 2.4/5 GHz、千兆以太网、EtherCAT 实时总线

工作温度：0–40°C（额定范围，无降额）

工程瓶颈与常见工业故障模式

切屑侵入、热漂移和通信看门狗超时是导致加工环境中 Walker S 发生绝大多数非计划停机的罪魁祸首。细小切屑的行为与一般工业粉尘不同：50µm 以下的颗粒会穿过手腕和脚踝关节上的外唇密封件，然后与减速器润滑脂结合形成磨蚀性膏体，使轴承磨损加剧一个数量级。第一个症状很少是硬故障。它表现为第四轴和第五轴的可重复性损失，通常为 0.3–0.8 毫米的位置离散，操作员在零件报废之前往往会将其归咎于夹具松动。

一旦污染形成，关节过电流跳闸就会沿着可预测的升级路径发展。控制器在加速阶段记录到升高的电流消耗，然后在指令扭矩超过轮廓范围时发出 E-117 过电流事件。只是重置警报并继续生产的技术人员会在 200–300 个运行小时内将一个可维修的关节变成卡死的减速器。冷却液雾引入了第二种故障模式：机身电子舱内部的冷凝水将内部湿度提高到 60% 的阈值以上，并触发间歇性的编码器通信故障，当机柜干燥时这些故障就会消失，这使得它们在维护访问期间极难重现。

厂级接口上的看门狗超时构成了第三个经常出现的瓶颈。当 PLC 扫描周期和机器人的 DDS 发现多播在未分段的 VLAN 上竞争时，握手位到达较晚或根本不 arriva（此处原文为 arriving，保持 HTML 不变：不到达），并且机器人执行受控停止，这在生产线主管看来就像是硬件故障。将机器人流量划分到启用了 IGMP 窥探 (snooping) 功能的专用 VLAN 上可以完全消除此类停机，并且除了更改交换机配置外不产生任何成本。

内部硬件韧性与缓解机制

Walker S 关节架构将无刷直流电机与谐波减速器和交叉滚子输出轴承配对，这种拓扑结构是为了零背隙输出而不是原始速度。双编码器（一个在电机轴上，一个在减速器输出端）使控制器能够在每个控制周期比较指令位置和实际位置，这就是使编码器漂移在变成可见运动误差之前就能被检测到的原因。两个读数之间的差值是诊断信号；单个轴上不断扩大的分歧指向减速器磨损，而多个轴同时出现的分歧则指向上游的控制器或功率级。

每个关节处的扭矩感测以 1 kHz 的频率向全身运动控制器提供力数据，从而在零件插入和卡阻检测期间实现自适应柔顺性，而无需在手腕上配备外部力/扭矩传感器。当夹持器遇到超出编程阈值的阻力时，控制器执行受控制的缩回，而不是对准障碍物进行失速。这种行为保护了减速器免受本应由齿轮齿吸收的扭矩尖峰的影响。

热路径从每个电机通过铝制散热片延伸到关节外壳中，外壳表面作为最后的辐射元件。持续高于 40°C 的环境会减少热裕度并迫使控制器应用电流降额，这表现为较慢的关节加速度而不是故障。密封依赖于旋转接口处的两阶段唇形布置；外唇处理飞溅和大颗粒，而内唇提供对 50µm 以下污染至关重要的屏障。指尖触觉阵列在电容传感层上使用顺应性聚合物，聚合物是磨损件——而不是其下方的传感器。

部署协议与调试保障

调试从扭矩特征测试开始，而不是运动测试。在机器人上电且静止的情况下，41 个关节中的每一个都在已知负载下执行固定的 90 秒序列，控制器以 1 kHz 的频率记录电流消耗、温升和编码器差值。该基线文件成为衡量未来每个服务事件的参考标准，它是设施拥有的针对该单元的最有价值的诊断资产。跳过基线会使随后的每一个维护决策沦为猜测。

第二个关卡实际工作站的的环境验证。环境温度、空气中颗粒物浓度和地面振动是在整个生产班次（而不是抽查）中测量的，因为铸造单元在第一班和第三班之间可能会波动 12°C。这些测量决定了标准密封配置是否足够，或者是否需要密封关节变体。工具触及范围是在机器门打开的情况下针对真实工作包络进行验证的，因为示教器模拟不会显示机器人前臂与排屑器防护罩之间的碰撞。

故障阈值配置是第三个保障。默认的过电流和卡阻检测限制针对一般使用进行了保守设置，会在重型零件搬运时触发烦人的停止。在没有数据的情况下提高它们会招致减速器损坏；正确的方法是运行影子模式 (shadow-mode) 生产 72 小时，捕获每个任务的实际峰值电流曲线，然后将阈值设置为比观察到的最大值高 20%。只有在影子模式数据确认了周期时间和故障行为之后，任务权限才会从现有工艺转移到机器人。

常见问题解答 (FAQ)

Q1：哪些 MTBF 数据适用于在连续机器上下料作业中的 Walker S？

关节模块在额定负载和 25°C 环境下额定 MTBF 为 20,000 小时，而电池组和指尖触觉阵列则低得多，分别约为 6,000 和 8,000 小时。来自 24/7 上料单元的现场数据显示，第一次非计划停机通常源于电池 BMS 过热而不是机械故障。众平科技按单元跟踪这些间隔，并在三班倒模式暴露出它们之前标记更换窗口。

Q2：当机器人在 CNC 内部工作时，哪些故障代码出现频率最高？

编码器漂移和关节过电流占主导地位，两者通常都可以追溯到切屑或冷却液污染到达手腕密封件，而不是控制软件。第四轴和第五轴上持续的 E-117 过电流几乎总是表明切屑塞满了减速器输入端，而不是电气缺陷。我们在众平的工程团队在调试期间将这些代码映射到两页的诊断流程图中，因此维护人员可以解决物理原因，而不是重置警报。

Q3：谐波减速器润滑脂应该多久更换一次？

在清洁装配作业下，1,500 个运行小时进行润滑脂维护并在 5,000 小时进行全面更换就足够了。金属切削环境会缩短该间隔，因为细小切屑一旦进入关节腔就会充当磨料浆。我们的调试工程师通常将机器上下料单元的间隔减半至 750 小时，并在每次服务后记录扭矩特征，以便及早发现偏差。

Q4：哪些预防性维护项目在第一年的故障风险最高？

电池容量衰减、手腕密封完整性和指尖传感器分层产生了第一年大部分的服务呼叫。它们都不会产生立即的硬停止，这就是为什么它们经常在定位精度已经下降之后才被发现。众平的技术支持服务台每台设备运送一个第一年备件套件，内含一个电池包、两套手腕密封件和四个触觉垫。

Q5：如何对关节扭矩进行基线化以在引起定位误差之前检测磨损？

在调试期间在 41 个关节中的每一个处捕获扭矩特征，机器人以已知负载执行固定的 90 秒运动序列。每 500 个运行小时进行一次重复采样并与该基线进行比较，可以在轴承或减速器退化表现为可重复性损失之前 200 到 400 小时将其揭示出来。众平集成团队随单元交付基线文件，并对维护人员进行比较程序培训。

Q6：Walker S 能否向工厂 PLC 或历史数据库报告其自身的健康状态？

板载控制器通过边缘网关作为 OPC UA 节点发布关节温度、电流消耗、电池荷电状态和活动故障代码。将这些映射到工厂历史数据库中，可以将机器人维护从被动呼叫转变为趋势观察练习。北京众平预先配置了 38 个健康标签的命名空间，以便它们在首次上电时出现在 PLC 标签浏览器中。

Q7：什么信号表明电池组需要更换而不是再次充电？

在先前提供 120 分钟的工作周期上运行时间降至 75 分钟以下是最清晰的指标，它通常在第一次容量警告后的 60 个周期内到来。在 60 分钟内完成充电但运行时间短的电池包已进入加速衰减阶段，应予退役。我们的库存和物流服务台在货架上备有备用电池包，以便更换不会让单元闲置一周。

Q8：机器人在周期间紧急停止后如何恢复？

恢复遵循确定的重新归零 (re-homing) 序列，而不是立即恢复，因为在重新开始运动之前必须对照示教路径重新验证关节位置。控制器将停止原因、停止瞬间的关节角度以及流逝的时间记录到 PLC，这使工程师能够区分真正的障碍物和虚假触发。众平的现场工程师将此日志审查纳入标准的 90 天健康检查中。

Q9：哪些环境限制应该触发铸造厂或加工单元中的降额决策？

环境温度高于 40°C、持续振动超过 2 m/s² 以及比一般加工雾更重的空气中颗粒物都会将机器人推到其额定范围之外。在这些条件下连续运行会使关节 MTBF 降低约 30%，并加速密封件退化。我们在众平的工程团队在发货前进行现场勘测，并根据测量值指定标准或密封关节配置。

Q10：随单元附带什么文档来支持长期维护？

每个 Walker S 都附带故障代码字典、扭矩基线文件、调试报告以及按运行小时划分的预防性维护计划。故障代码字典的使用率最高，因为它将每个代码与物理原因和所需的工具联系起来。众平科技提供纸质和数字格式的维护日志模板，并与客户团队一起审查前三条条目。
