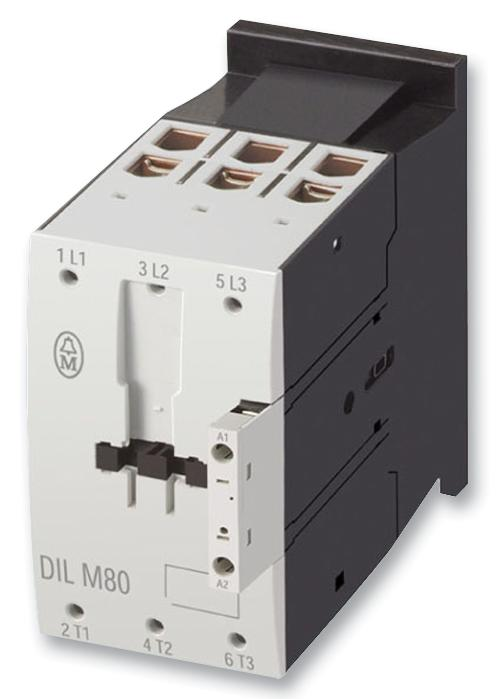

伊顿DILM80 80A带过载保护的三极交流电机起动器

伊顿DILM80是工业电机控制和配电系统的基石部件，体现了注重可靠性、安全性和长使用寿命的设计。作为三极交流接触器，它基本上是一个电动开关，设计用于接通或断开负载的电源电路，最常见的是电动机。该特定型号专为电压为230V 50Hz和240V 60Hz的控制电路而设计，使其成为各种工业和商业应用的通用解决方案。DILM80作为电机起动器组件中的关键元件，与过载继电器协同工作，为启动、停止和保护交流电机提供全面的解决方案。其坚固的结构确保了在切换大电流负载时的一致性能，有助于从制造和材料处理到暖通空调和水处理系统等各个行业的机械的操作安全和自动化效率。

1.产品概述及功能原理

伊顿DILM80是著名的DILM接触器系列的成员，专为直接控制三相交流电机和其他电力负载而设计。其核心工作原理是电磁驱动。当控制电压施加到接触器的线圈上时，它会产生一个磁场，吸引可移动的铁芯，机械地闭合主电源触点。此操作完成三相电路，使电流流向电机。线圈断电后，弹簧机构使活动铁芯返回其原始位置，迫使主触点打开并安全中断电源。这种基本的通断功能是电机所有启停操作的基础。

在电机起动器的背景下，DILM80接触器用作开关元件。它通常与热过载继电器配对，该继电器提供了必要的保护，防止过载或相位故障引起的过大电流消耗对电机造成损坏。整个组件的设计便于安装在标准DIN导轨上，简化了安装和维护。DILM80的特点是尺寸紧凑，有助于节省控制面板的空间，并且能够处理与电机启动相关的高涌入电流，确保在数百万次机械循环中可靠运行。

2.技术规格和性能数据

DILM80由一套全面的技术参数定义，这些参数决定了其应用范围。它的额定工作电流为标称工作电流，在AC-3使用类别下通常高达80A，包括鼠笼式电机的启动和停止。额定工作电压为690V AC，适用于常见的三相工业电力系统。根据此型号的规定，控制线圈电压设计为230V 50Hz和240V 60Hz，允许在许多地区由标准控制变压器或PLC输出直接控制。

电气耐久性是一个关键的性能指标，DILM80在额定负载条件下可进行大量操作循环，通常达到数百万次。其机械耐久性甚至更高，证明了其设计的坚固性。接触器设计紧凑，符合国际尺寸标准，便于更换和互操作。它还具有高短路电流耐受能力，使其在下游故障的情况下保持完整，直到保护断路器运行。该产品获得了UL、CSA和CE等全球认证，确认其符合国际安全和性能标准。

3.设计特点及施工详图

坚固的结构和灭弧系统

伊顿DILM80专为在苛刻的环境中实现长寿命和可靠性而设计。外壳由高级自熄热塑性材料制成，具有优异的机械强度和抗跟踪性。主触点通常由银氧化镉或类似的先进材料制成，该材料对焊接和电弧侵蚀具有优异的抵抗力。任何功率三极交流接触器的一个关键特征是其灭弧槽，DILM80配备了高效的灭弧系统。该系统使用金属板来分裂、冷却和熄灭触点在负载下打开时形成的电弧，确保快速中断电流并保护触点免受过度磨损。

模块化和辅助触点灵活性

DILM80的一个显著设计优势是其模块化。它可以很容易地安装各种卡扣式辅助接触块。这些块有常开和常闭配置，提供了与主接触器操作机械连接的额外触点。这些辅助触点对于构建联锁电路、向可编程逻辑控制器（PLC）发送接触器状态信号或控制指示灯至关重要，从而增强了控制系统的整体功能，而不需要额外的空间或复杂的接线。

终端设计和可服务性

接触器设计有用户友好的夹式端子，便于安全可靠的接线。这些端子通常设计为可接受各种电线尺寸，并且可以使用标准工具轻松访问，从而缩短安装时间。某些版本还可能具有透明盖，允许在不拆卸设备的情况下对主触点进行目视检查，这对于预防性维护和故障排除来说是一个有价值的功能。

4.主要应用领域和行业解决方案

伊顿DILM80三极交流接触器广泛用作电机控制中心（MCC）的关键部件，用于控制工业厂房中的泵、风扇、压缩机和传送带。它的可靠性对于自动化生产线至关重要，因为计划外停机可能会导致重大的经济损失。在商业建筑领域，它是暖通空调系统中的主力，控制冷水机组、空气处理机组和冷却塔中的压缩机和风扇，有助于实现高效的气候控制。

除了电机启动，DILM80还用于配电应用，如用于功率因数校正的电容器开关和用于备用电源系统的自动转换开关。其坚固的设计使其适用于起重机控制、自动扶梯和工业机械等频繁启动和停止的重型应用。电机起动器配置将DILM80与过载继电器相结合，为OEM（原始设备制造商）为包装、食品和饮料以及水/废水行业的建筑机械提供了一个完整而紧凑的解决方案。

5.经营优势和经济效益

增强系统可靠性，减少停机时间

伊顿DILM80的主要操作优势是其经过验证的可靠性。高质量的材料和精密工程使接触器能够承受数百万次操作，最大限度地降低了故障风险。这直接转化为机器正常运行时间的增加和维护成本的降低。端子的清晰标记和添加辅助触点的便利性也减少了安装和修改所需的时间，从而降低了劳动力成本。

能源效率和安全合规

DILM80等现代接触器的设计考虑了能源效率。线圈电路针对低功耗进行了优化，降低了控制系统的运行成本。此外，正驱动接触机制和可靠的灭弧通过确保清晰的接触状态和控制电弧来提高操作安全性。符合国际标准保证了该组件符合严格的安全要求，这对保护人员和设备至关重要。

常见问题（FAQ）

接触器和电机起动器之间的主要区别是什么？

伊顿DILM80等三极交流接触器是一种电磁开关，设计用于处理大电流负载，其唯一功能是打开和关闭电源电路。电机起动器是一个更完整的功能单元，包括一个接触器作为其核心开关元件，以及一个关键的过载继电器。过载继电器为电机提供专用保护，防止因过载或缺相导致的电流过大而过热，而接触器本身并不能提供这种保护。

DILM80可以用于50Hz和60Hz的电力系统吗？

是的，指定型号DILM80的线圈额定电压为230V 50Hz/240V 60Hz，设计用于兼容两种常见电源频率。这种双重评级为可能部署在不同地理区域或具有不同电源的设施内的设备提供了极大的灵活性。然而，验证接触器本身上的特定线圈电压标记以确保其与可用的控制电源电压相匹配始终至关重要。

AC-3使用类别的意义是什么？

AC-3使用类别是由IEC标准定义的标准化分类。它规定了开关装置的职责，用于“启动鼠笼式电机并在运行时关闭”。本质上，这意味着接触器的额定值能够承受电机启动时出现的高涌入电流（通常是满载电流的6-10倍），并且一旦达到速度，它还能够切断电机的满载电流。这是通用电机起动应用中最常见的额定值。

如何选择正确的过载继电器与DILM80接触器配对？

过载继电器必须根据其保护的电机的满载电流（FLC）进行选择。伊顿提供一系列匹配的过载继电器，专门设计用于直接安装到DILM系列接触器上。选择包括选择电流调节范围包括电机FLC的继电器。接触器的分断能力和继电器的跳闸特性之间的适当协调确保了完整和安全的电机保护。

像DILM80这样的接触器需要什么维护？

维护通常很小，但对长期可靠性很重要。它涉及定期目视检查物理损坏或过热（变色）的迹象。接触器应断电，并检查触点是否过度腐蚀或焊接；为此，一些版本有透明的盖子。保持设备清洁，避免灰尘和水分过多也很重要。建议遵循伊顿官方文件中概述的维护计划。
