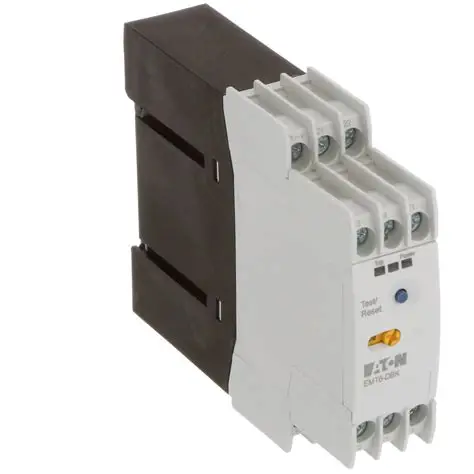

伊顿EMT6热敏电阻PTC电机保护热过载继电器

伊顿EMT6是一种专门的热敏电阻过载继电器，通过直接监测电机和机械的温度，为电机和机械提供关键保护。与从电机电流推断温度的传统热过载继电器不同，这种PTC热继电器利用直接嵌入电机绕组的正温度系数（PTC）热敏电阻传感器来高精度检测过热。这种方法为保护贵重资产免受过载、转子锁定、冷却不足或频繁启动造成的损坏提供了一种基本可靠的方法。EMT6是工业自动化系统中的重要组成部分，它提供了一种主动保护策略，可以延长电机寿命，减少停机时间，并提高整体操作安全性。

1.产品概述和核心工作原理

伊顿EMT6属于一类称为热敏电阻过载继电器的保护装置。其主要功能是连续监测与需要温度监测的系统部件直接接触的PTC热敏电阻传感器的电阻，最常见的是电动机的绕组。PTC热敏电阻的电阻在正常工作温度下保持较低，但当超过特定的预定义响应温度（例如130°C）时，电阻会突然非线性增加。

PTC热继电器与这些传感器串联。在正常情况下，传感器的低电阻允许监测电流流过EMT6的内部电路而不会触发它。但是，如果电机绕组发生过热情况，相应的PTC传感器的电阻会急剧飙升。EMT6检测到电阻的显著变化，并立即激活其输出接触器，将电机与电源断开，防止绝缘击穿或烧坏造成的昂贵损坏。一旦故障排除，PTC传感器冷却并恢复到低电阻状态，继电器可以手动或自动重置，具体取决于特定型号，为系统安全重启做好准备。

2.技术规格和物理属性

伊顿EMT6专为工业环境中的稳健性能而设计。标准型号的控制电源电压范围为24至240伏AC/DC，EMT6（230V）等特定变体专为230V AC电源设计。该装置具有一个单极（SP）转换触点，配置有一个常开（NO）和一个常闭（NC）触点，每个触点的额定电流为3安培。该辅助触点通常用于中断主电机接触器的控制电路。

继电器外形紧凑，长102毫米，宽78毫米，深22.5毫米，适用于空间受限的控制面板。它的设计便于DIN导轨安装，简化了安装过程。EMT6的额定工作温度范围为-25°C至+45°C，可确保在恶劣的工厂条件下可靠运行。其功耗在交流电路上为2W，功耗为3.5VA，有助于节能系统设计。该模块的防护等级为IP20，可防止固体物体，并获得了包括UL、CSA和CCC在内的重要国际认证，突显了其对全球市场的适用性。

3.关键设计特征和功能能力

双通道传感器监测综合保护

许多EMT6型号的一个突出特点是双传感器电路监测能力。这允许单个继电器独立监测两个单独的温度区。例如，一个传感器电路可以专用于主电机绕组，而第二个可以监测电机的轴承、变速箱油温或冷却系统。这种双重功能实现了更全面的保护方案，甚至可以在需要紧急停机之前用于实施预警系统，同时比安装两个单独的继电器更具成本效益和空间效率。

灵活的重置和诊断选项

EMT6系列提供具有不同重置方法的型号，以满足各种应用需求。选项包括自动重置，一旦温度恢复正常，即可恢复运行，以及需要物理干预的手动重置版本，这是关键应用程序防止意外重启的首选安全功能。此外，该系列中的高级变体配备了手动/远程重置功能以及故障记忆功能。该存储器通常由LED指示，可帮助维护人员快速识别和诊断跳闸原因，从而显著缩短故障排除时间。

坚固的结构和增强的安全性

EMT6的结构坚固，可承受工业环境中的电气噪音和机械振动。其额定冲击耐受电压为6kV，对电涌和电压瞬变具有很强的抗扰性，提高了其长期可靠性。IP20防护等级可确保基本安全，防止意外接触带电部件。

4.主要应用领域和行业用例

伊顿EMT6热敏电阻过载继电器在电机可靠性至关重要的广泛行业中是不可或缺的。它广泛应用于工业机械，如输送机系统、泵、风扇和压缩机，以保护驱动电机免受因过载或通风受阻而导致的过热。

它监控多个点的能力使其成为复杂系统的理想选择。例如，在大型挤出机或注塑机中，它可以同时监测主驱动电机的绕组温度和变速箱或冷却液的温度。它在暖通空调系统、保护风扇和压缩机电机以及采矿和水泥行业的破碎机和磨机等重型加工设备中也有重要应用，在这些设备中，电机承受着极端和可变的负载。

扩展视角：直接温度监测的战略优势

1.区分基于PTC的保护与传统过载继电器

像EMT6这样的PTC热继电器和传统热过载继电器之间的根本区别在于检测方法。传统的双金属继电器基于电机电流的反时限原理运行。它们根据电流模拟加热，需要仔细校准电机的满载电流。

相比之下，EMT6提供直接的温度监测。它不依赖于电流测量，而是对电机绕组本身的实际温度做出响应。这提供了几个关键优势：

对环境条件的抗扰性：传统继电器的校准可能会受到控制室中高环境温度的影响。EMT6不受环境温度的影响，因为它只对电机内部传感器位置的温度做出响应。

防止非过载过热：EMT6可以防止不一定涉及高电流的过热原因，如冷却风扇故障、空气过滤器堵塞、电机周围环境温度高或轴承损坏导致摩擦引起的热量。

对锁定转子条件的更快响应：在锁定转子的情况下，电机会消耗非常高的电流，但可能需要很长时间才能使传统的过载继电器组跳闸以获得正常工作电流。嵌入绕组中的PTC传感器将更快地检测到快速的温度升高，提供卓越的保护。

2.系统集成和实施最佳实践

成功实施EMT6需要系统级方法。PTC热敏电阻传感器不是独立的组件；在电机制造过程中，必须由电机制造商指定并直接安装在电机绕组内。然后将EMT6继电器安装在电机控制中心（MCC），并通过屏蔽控制接线连接到这些传感器。

一个关键的考虑因素是传感器电路的正确配置。传感器回路的总电阻，包括所有连接的PTC和接线，必须在EMT6继电器的工作范围内。对于涉及电机和控制面板之间长电缆线路的应用，必须考虑电缆本身的电阻，以确保可靠的跳闸。此外，自动和手动重置模式之间的选择具有重要的安全意义，应与机器的风险评估和操作程序保持一致。

常见问题（FAQ）

基于PTC热敏电阻的继电器与传统的热过载继电器有何不同？

传统的热过载继电器通过基于电流模拟电机的加热特性来保护电机。这是一种间接的方法。像EMT6这样的PTC热继电器通过响应由嵌入式PTC传感器测量的电机绕组的实际温度来提供直接保护。这使得它对真正的过热情况反应更灵敏，无论是由电气过载还是冷却不良等机械问题引起的。

EMT6继电器使用了哪些类型的传感器，它们是如何集成的？

EMT6专为与PTC（正温度系数）热敏电阻传感器配合使用而设计。这些是专门的温度传感器，其电阻在特定的临界温度下急剧增加。这些传感器由电机制造商在生产过程中永久安装在电机绕组内。然后，EMT6继电器通过控制面板中的接线端子连接到这些传感器。

某些EMT6车型中双传感器电路功能的目的是什么？

双传感器电路允许单个EMT6继电器同时监测两个独立的温度区。这对于保护复杂的机械特别有价值。例如，一个电路可以连接到主电机绕组中的传感器，而第二个电路可以监测电机轴承或单独变速箱中的传感器。这提供了全面的保护，也可以在触发关键停机之前配置预警报警。

EMT6可以用于标准电机保护之外的应用吗？

是的，EMT6的应用范围超出了标准三相电机保护。其核心功能是对任何可以安装PTC传感器的设备进行温度监测。这包括保护发电机、监测变压器绕组，以及观察工业过程中冷却液或润滑油等流体的温度。

伊顿EMT6持有哪些认证，为什么这很重要？

伊顿EMT6获得了主要的国际认证，包括UL、CSA和CCC。这些认证至关重要，因为它们表明该设备已经过独立测试和验证，符合北美（UL/CSA）和中国（CCC）的严格安全和性能标准。这确保了监管合规性，并促进了其在全球市场和出口机械中的使用。
