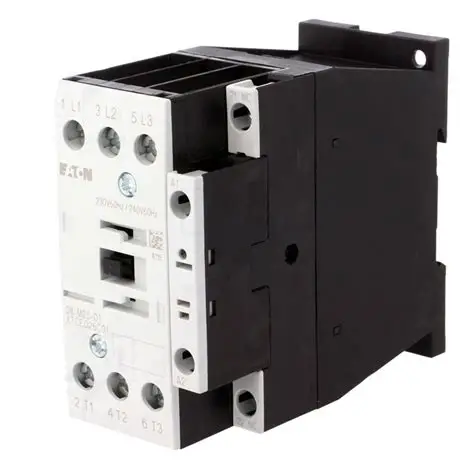

DILM25-01重型三极电机控制接触器230V50Hz、240V60Hz

Eaton DILM25-01是工业电气系统的基石部件，经过精确设计，是一款多功能三极接触器，用于可靠地切换和控制电机。作为典型的电机控制接触器，它旨在处理频繁通断操作、涌入电流和连续重载服务的苛刻条件。这款紧凑而强大的设备可作为远程操作开关，实现三相交流电机的安全启动、停止和保护，这些电机是现代自动化、暖通空调系统和工业机械的主力。其坚固的结构、对国际标准的遵守和灵活的集成能力使其成为寻求提高系统安全性、自动化控制序列和确保操作寿命的工程师和面板制造商的首选。

1.产品概述及功能原理

伊顿DILM25-01是著名的DILM接触器系列的成员，专为控制三相交流负载而设计。电机控制接触器的核心是一个电动开关。DILM25-01通过使用低功率控制信号（通常来自PLC、可编程继电器或简单的按钮站）来为电磁线圈供电。当这个线圈通电时，它会产生一个磁场，吸引一个可移动的电枢，从而闭合多组电源触点。在这种三极接触器的情况下，三个主电源触点同时闭合，将交流电源的三相连接到电机。机械连接但电气隔离的辅助触点也会改变状态，为控制电路提供反馈，发出接触器是否通电的信号。线圈断电后，弹簧会使触点恢复到常开状态，从而安全地中断电机的电源。

2.技术规格和性能数据

DILM25-01的特点是具有一组精确的电气和机械额定值，这些额定值定义了其应用范围。它在400V AC下的额定工作电流为25安培，使其适用于在400V下控制额定功率高达11千瓦的电机。三极接触器设计用于各种电源电压，主电源电路能够处理高达690V的交流电。控制线圈可用于各种标准交流和直流电压，如24V、110V、230V和400V，为集成到各种控制电压系统提供了灵活性。其电气耐久性可用于数百万次机械操作，在满载下具有大量的通断循环，展示了其在频繁开关应用中的可靠性。该设备还具有高分断能力，使其能够安全地中断过载电流，并且设计用于在通电状态下实现最低功耗，有助于提高整体系统的能效。

3.设计特点及施工详图

坚固的外壳和安全设计

Eaton DILM25-01安装在自熄塑料外壳中，可提供高度保护，防止意外接触带电部件，通常符合IP20手指安全标准。这是安装在工业控制面板中的任何电机控制接触器的关键安全功能。端子设计用于安全可靠的连接，通常可容纳笼式夹和螺钉式电线端子，以适应不同的安装偏好和标准。整体结构坚固，能够承受工业环境的机械应力，包括振动。

接触系统和磁路

这种三极接触器的核心是其银氧化镉（AgCdO）或等效的银基合金触点。这些材料具有优异的抗焊接性和耐腐蚀性，确保了较长的电气使用寿命。由线圈、铁芯和电枢组成的磁系统经过优化，可实现低噪音运行和低功耗。许多版本都具有内置的瞬态抑制电路，可以保护控制电子设备免受线圈断电时崩溃磁场产生的电压尖峰的影响。此外，接触器的设计便于安装在标准DIN导轨（TS35）上，一些型号提供可选的机械联锁，以防止在换向或冗余方案中两个接触器同时通电。

4.主要应用领域和行业解决方案

伊顿DILM25-01的主要作用是作为三相异步电机的电机控制接触器。它广泛应用于电机起动器组合中，通常与热过载继电器或断路器配对，形成一个完整的电机起动器解决方案，提供开关、隔离和过载保护。这些组件在制造业等行业中至关重要，它们控制着传送带、泵、风扇和机床。

除了直接启动电机外，这种三极接触器还广泛应用于自动化系统中，用于控制其他三相负载，如加热元件、变压器组和用于补偿的电力电容器。其可靠性使其成为操作空气处理机组、水泵和冷却塔的建筑管理系统的关键组成部分。该设备的多功能性还扩展到专门的应用，如压缩机控制、起重机和提升系统，以及作为PLC管理的复杂控制电路中的电源控制元件。

5.经营优势和经济效益

增强系统安全性和可靠性

DILM25-01通过允许低压控制电路远程切换高功率电机电路，显著提高了操作安全性。这消除了操作员手动与高压设备交互的需要。其稳健的设计确保了数百万次循环的一致性能，最大限度地降低了意外故障和相关生产停机的风险。端子的清晰标记和辅助触点的标准化颜色编码减少了安装和维护过程中的接线错误。

成本效益和简化维护

作为全球公认且广泛使用的组件，伊顿DILM25-01提供了令人信服的总拥有成本。其较长的使用寿命降低了更换频率和库存成本。模块化设计和DIN导轨安装简化了安装和面板布局，在构建阶段节省了宝贵的时间和劳动力。如果需要维护，接触器可以很容易地更换，而不会干扰整个控制电路，这要归功于其标准化的外形和连接系统，从而减少了机器停机时间和维护费用。

6.集成和合规标准

伊顿DILM25-01专为全球合规而设计，获得了UL、CSA、CE和CCC等主要国际标准机构的认证。它符合相关的IEC和EN标准，包括IEC 60947-4-1，该标准适用于低压接触器和电机起动器。这确保了其性能、安全性和可靠性在不同市场得到验证和一致性。接触器的设计还便于与伊顿产品组合中的其他组件（如过载继电器和断路器）无缝集成，从而创建有凝聚力和完全协调的电机控制和保护系统。

常见问题（FAQ）

接触器和继电器的主要区别是什么？

虽然两者都是电磁操作的开关，但像DILM25-01这样的电机控制接触器是专门为处理高电流负载而设计的，通常从9A到1000A以上，用于控制电机和加热器等电源电路。通用继电器设计用于较低的电流，通常高达10-16A，主要用于控制和信号电路。DILM25-01等接触器具有坚固的结构，带有电弧槽，可熄灭中断电机电流时产生的强大电弧，这是标准继电器中通常没有的功能。

DILM25-01可以用于交流和直流电机控制吗？

伊顿DILM25-01主要设计为用于切换三相交流电源的三极接触器，并为此进行了优化。虽然其线圈可以指定用于交流或直流控制电压，但其主电源触点的额定值适用于交流负载。通常不建议将标准交流接触器用于直流电机负载。由于没有自然电流过零，直流电机对电弧中断提出了不同的挑战，这可能会导致触点快速腐蚀和故障。对于直流电机控制，应选择专门额定用于直流操作的接触器。

如何为我的应用选择正确的线圈电压？

线圈电压是一个关键的选择参数，必须与系统中可用的控制电路电压相匹配。DILM25-01提供适用于各种标准电压的线圈，包括24V AC/DC、110V AC、230V AC和400V AC。为了安全起见，您必须首先确定控制电源的电压，该电源通常是一个单独的低压变压器或电源。选择正确的线圈电压可确保接触器的可靠拾取和保持，而不会过热或无法运行。

此接触器上的辅助触点的用途是什么？

DILM25-01等电机控制接触器上的辅助触点与主触点运动机械连接，但它们是单独的低电流额定触点。它们的主要功能是向控制电路提供有关接触器状态的信号。例如，一个常开（NO）辅助触点可用于密封电路，以在松开启动按钮后维持线圈电路，而一个常闭（NC）触点可用于与另一个接触器联锁或向监控系统提供“停止”信号。

像DILM25-01这样的接触器需要什么维护？

伊顿接触器设计用于最小维护。主要任务包括定期目视检查物理损坏或过热（变色）的迹象，并检查端子连接是否松动。还建议定期检查接触器的运行情况，以确保其快速地吸合和脱落。触点本身不是为用户清洁或归档而设计的；如果怀疑存在严重的触点腐蚀或焊接，应更换接触器块以确保安全性和可靠性。保持设备清洁，避免灰尘和水分过多，也有助于延长其使用寿命。
