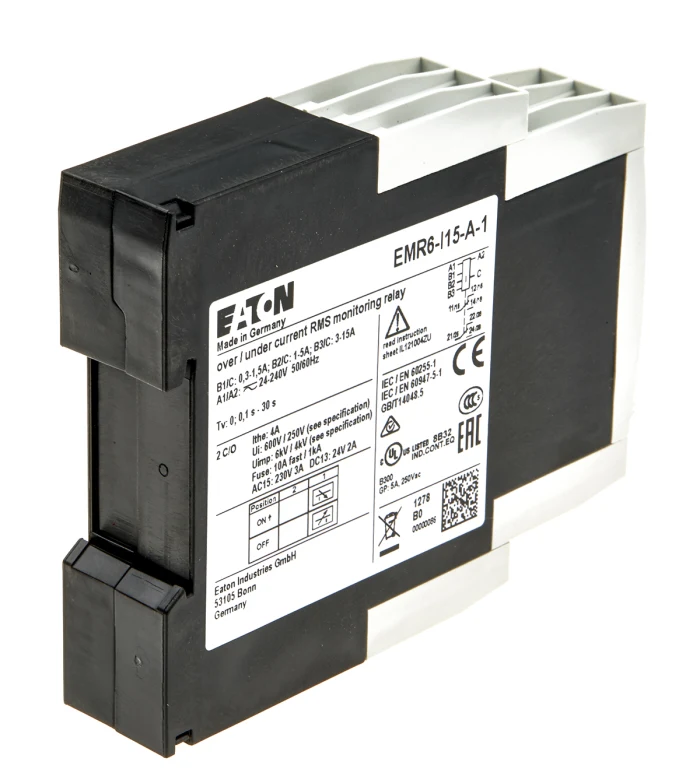

伊顿EMR6-I15-A-1 24-240V AC/DC电流监测继电器3-15A

伊顿EMR6-I15-A-1是一款精密的电流监测继电器，专为各种电气应用提供可靠的保护和控制。这种多功能设备旨在在广泛的范围内监测交流直流电流，使其成为寻求保护设备和优化运营效率的系统集成商和工程师不可或缺的组件。通过持续跟踪电流，该继电器有助于防止过电流和欠电流条件、相位故障和其他电气异常造成的昂贵损坏。其坚固的设计支持24至240V AC/DC的宽电源电压，确保与各种工业电源系统的兼容性。EMR6-I15-A-1是伊顿先进的EMR6系列的一部分，该系列旨在升级和取代EMR4和EMR5等前几代产品，为现代控制面板带来增强的功能和统一的设计。

1技术规格和工作原理

EMR6-I15-A-1由一组精确的技术参数定义，这些参数支撑着其可靠的性能。它在广泛的控制参数范围内运行，提供三个可调频带：300mA至1.5A、1A至5A和3A至15A，允许对不同负载进行微调保护。该继电器具有可配置的触点激活延迟，可在0.1至30秒之间调节，这对于避免电机启动或临时涌入电流期间的误跳闸至关重要。

其电源电压接受范围为24至240V AC/DC，使其特别适用于工业环境中的各种控制电压源。该设备专为DIN导轨安装而设计，符合标准外壳安装，外形紧凑，尺寸为22.5x85.6x103.7mm，优化了面板空间利用率。其工作温度范围为-25°C至60°C，密封等级为IP50（端子侧为IP20），可在可能存在灰尘和水分的恶劣条件下可靠运行。

2核心设计特征和功能特性

2.1高级监控和配置

EMR6-I15-A-1配备了电流窗口监控功能，使其能够同时监控电流阈值的上限和下限。这种双电平监测不仅可以检测过电流，还可以检测欠电流情况，从而确保全面的保护，欠电流情况可以指示泵干转或电机失速等问题。前侧控制旋钮和DIP开关便于直接配置，不需要额外的工具，大大简化了设置过程并缩短了调试时间。

2.2稳健的施工和安全合规性

继电器采用高级材料制造，具有螺丝端子，可实现安全接线。它拥有多项国际认证，包括UL、CSA和CCC，确认其符合严格的全球安全和性能标准。这一全面的认证组合允许机器制造商在不同的地理市场部署相同的组件，而无需重新设计控制系统以实现区域合规性。

2.3增强电气隔离

EMR6-I15-A-1包含一个隔离的测量电路，该电路将监测电路与电源系统电隔离。这种隔离提高了测量精度，并提供了卓越的抗噪性，使继电器在电气噪声的工业环境中更加稳定。这种设计还通过防止潜在的故障传播来提高控制系统的整体安全性。

3主要应用领域和行业解决方案

EMR6-I15-A-1电流监测继电器的多功能性使其适用于多个行业的各种应用。在工业自动化中，它广泛用于电机保护，监测电流消耗以检测三相系统中的过载、欠载和缺相，有助于防止电机烧坏和随后的生产停机。

对于泵和压缩机系统，继电器通过监测工作电流提供关键保护，防止运行干燥、堵塞和机械密封故障。在供暖和通风系统中，它用于检测风扇故障、过滤器堵塞以及通过电流偏差表现出来的异常运行状态。AC-DC电流监测功能也使其成为牵引系统中直流电机控制和电化学过程监测等专业直流应用的理想选择，可确保操作稳定性和设备保护。

4性能优势和运营效益

4.1增强系统可靠性并减少停机时间

EMR6-I15-A-1通过在异常电气状况升级为重大故障之前对其进行早期检测，显著提高了机器的可用性。这种主动监控方法允许进行有计划的维护干预，而不是紧急停机，从而大大减少了计划外停机时间。通过防止电机烧坏和设备损坏，继电器延长了连接资产的使用寿命，从而节省了大量的长期成本。

4.2库存简化和设计灵活性

该继电器的宽电源（24-240V AC/DC）和宽电流设置范围使其成为一种通用的解决方案，可以取代多种专用设备。这种多功能性大大降低了维护部门和原始设备制造商的库存成本，因为单一设备类型可以服务于具有不同电压要求和额定电流的多种应用。对于控制面板设计师来说，这种灵活性简化了规范过程并缩短了工程时间。

4.3无缝集成和遗留系统升级

作为EMR6系列的一部分，EMR6-I15-A-1被设计为早期EMR4和EMR5系列继电器的直接替代品，为现有控制系统的现代化提供了一条直接的升级路径。一致的DIN导轨形状系数确保了与现有外壳的机械兼容性，而增强的功能无需修改面板即可立即提高性能。继电器与EMR6-PH22附件的兼容性进一步扩展了其应用可能性。

5实施注意事项和安装指南

EMR6-I15-A-1的成功实施需要注意几个关键因素。当监测比继电器直接范围更高的电流时，正确的电流互感器选择至关重要，以确保准确的测量和可靠的运行。为了在电气噪声环境中获得最佳性能，建议使用屏蔽电缆进行信号连接，屏蔽层的一端应正确接地。

应根据具体应用适当设置可配置的启动延迟，考虑电机启动电流等因素，以防止干扰跳闸，同时保持有效的保护。定期功能测试应纳入维护计划，以验证继电器的响应能力，并在可用的情况下利用其内置测试功能。安装时，确保继电器周围有足够的间隙，以进行适当的散热，特别是在额定温度上限下运行时。

6与替代技术的比较分析

当与机电继电器进行评估时，EMR6-I15-A-1提供了卓越的灵活性、精度和额外的功能，如可调延迟时间和双阈值监测。与更复杂的功率监测设备相比，它提供了一种经济高效的解决方案，专门用于电流保护，而没有不必要的复杂性。在EMR6系列中，“A”版本以其宽电压范围和AC/DC兼容性而脱颖而出，与专门为220-240V交流系统设计的EMR6-I15-B-1等更专业的变体不同。

该继电器在市场上占据了最佳地位，提供了通常在高价设备中发现的高级功能，同时保持了标准工业应用的可访问性。其性能、多功能性和成本效益的平衡组合使其特别适用于从基本电机保护到复杂系统监控的广泛用途。

常见问题（FAQ）

EMR6-I15-A-1可以检测到哪些特定类型的电气故障？

该电流监测继电器旨在识别几种关键的电气故障情况。它能够可靠地检测可能导致设备损坏的过电流情况，以及通常表明泵气蚀或传送带打滑等机械问题的欠电流情况。虽然它主要监测电流，但它对异常电流模式的快速响应可以间接揭示三相系统中的相位不平衡和相位损失等问题，使其成为一种全面的保护装置。

宽电压范围（24-240V AC/DC）如何有利于安装和库存管理？

极宽的电压范围为安装人员和维护部门提供了显著的优势。对于系统集成商来说，它消除了为设施内的各种控制电压标准（如24V DC、110V AC或230V AC系统）指定不同继电器型号的需要。这种通用性通过允许单个组件服务于多个应用程序，大大降低了库存复杂性，降低了存储成本和安装不正确额定电压设备的风险。

此继电器可以直接替换旧的EMR4和EMR5系列型号吗？

是的，EMR6-I15-A-1是专门设计的，可以直接替代前几代产品，特别是EMR4-I15--A型号。这种向后兼容性提供了一条简单的升级路径，使用户能够增强系统的监控能力，而无需重新设计控制面板或更改接线方案。EMR6系列代表了伊顿的技术发展，提供了改进的功能，同时保持了与现有装置的机械和电气兼容性。

EMR6-I15-A-1具有哪些国际使用认证？

该继电器具有多项重要的国际认证，有助于其在全球市场的部署。该设备已获得美国UL认证、加拿大CSA认证和中国强制性产品认证（CCC）标志。这些认证表明，该设备经过了严格的测试，符合这些主要经济地区的安全标准，为运往多个国际市场的设备的可靠性和合规性提供了信心。

建议采取哪些维护措施来确保长期可靠性？

虽然EMR6-I15-A-1设计用于在正常条件下免维护运行，但有几种做法可以确保持续的可靠性。建议定期目视检查是否有热应力或物理损坏的迹象。在日常维护停机期间，应进行设定值验证和继电器响应功能测试，以确认正常运行。确保端子连接保持紧密可防止发热问题，并根据其IP50等级保持设备无过多灰尘有助于保持适当的热管理。
