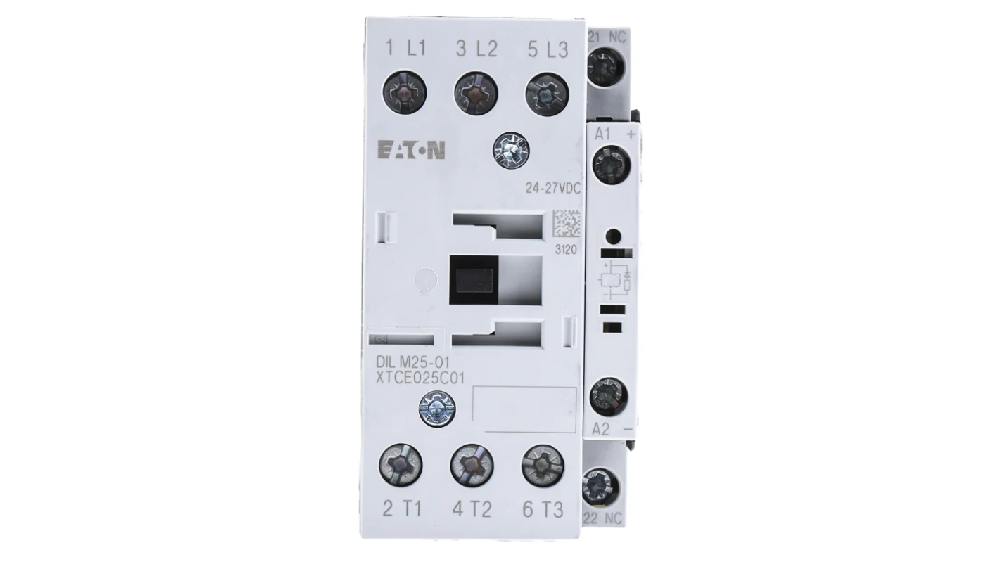

DILM25-01（RDC24）24V DC紧凑型工业控制接触器

DILM25-01（RDC24）是一款高度专业化的电机控制接触器，专为直流控制环境中的可靠电路切换而设计。作为直流控制接触器，它的独特之处在于利用低功率、24V直流线圈电磁驱动其主触点，这些触点能够处理交流或直流电机电路的更高电压和电流负载。这种设计在敏感的控制电子设备和强大的电机负载之间提供了一个至关重要的接口，实现了安全高效的启动/停止操作。该接触器按照严格的国际标准制造，以其紧凑的尺寸、卓越的电气寿命和坚固的性能而闻名，使其成为工业控制面板、暖通空调系统和自动化机械中不可或缺的组件，在这些领域，精确和隔离的电机控制至关重要。其设计优先考虑操作安全和与复杂控制架构的无缝集成。

1.产品概述及工作原理

DILM25-01（RDC24）属于一类专为控制电源电路而设计的机电开关器件。其操作的核心在于电磁学。当指定的直流控制电压（24V DC）施加到其线圈端子时，它会产生磁场。该磁场引入了一个可移动的电枢，该电枢与主电源触点机械连接，迫使它们闭合并完成与负载（如电机）的电路连接。线圈断电后，弹簧机构使电枢返回其原始位置，打开触点并中断电源电路。这种基本的开/关动作提供了关键的隔离和控制功能。

该模型是标准化系列的一部分，其中“25”通常表示特定的框架尺寸和载流能力。“（RDC24）”后缀明确规定工作线圈的额定电压为24V DC。这种低压直流控制具有显著的优势，包括增强操作员的安全性、降低控制电路的布线成本，以及与可编程逻辑控制器（PLC）和直流输出模块等现代固态控制器的出色兼容性，这些控制器通常提供24V直流控制信号。接触器的设计确保了低压直流控制电路与其切换的潜在高压电源电路之间的物理隔离。

2.技术规格和性能特点

DILM25-01（RDC24）由一组全面的技术参数定义，这些参数决定了其应用范围。其线圈针对24V DC进行了优化，这是工业环境中的标准控制电压。主触点额定用于特定的热电流，通常高达25安培，旨在管理各种电源电压，包括常见的三相交流电压，如400V/50Hz或480V/60Hz，以及直流电源系统。一个关键的性能指标是其电气耐久性，通常在额定负载下可进行数十万次操作循环，以及更高的机械寿命，通常在数百万次循环中。

该装置设计用于承受启动电机时常见的高涌入电流，而触点不会焊接在一起。它具有紧凑的占地面积，在控制面板布局中节省了宝贵的空间，并且设计为易于安装在标准DIN导轨上。接触器还具有低功耗保持功能；在初始吸合之后，它需要更少的电流来将接触器保持在闭合状态，这最大限度地减少了线圈内的热量产生，提高了能源效率。

3.设计特点及施工详图

稳健的结构和电弧管理

DILM25-01（RDC24）的物理结构旨在延长寿命和可靠性。外壳由高级自熄热塑性材料制成，具有出色的隔离性和抗冲击性。主要的载流路径和触点通常由银基合金制成，如银氧化镉（AgCdO）或银氧化锡（AgSnO2）等更现代的替代品，它们具有优异的抗电腐蚀性和焊接性。其设计的一个关键方面是灭弧系统。当触点在负载下断开时，会形成电弧。接触器包含一个灭弧室，该灭弧室使用分流板快速冷却、拉伸和熄灭电弧，最大限度地减少触点磨损，防止损坏设备。

模块化和辅助触点集成

这种直流控制接触器的一个显著特征是它支持模块化辅助触点块。这些附件块可以很容易地扣在主接触器单元的前部或侧面。它们提供与主接触器位置机械连接的常开（NO）或常闭（NC）触点信号。这些辅助触点是控制逻辑不可或缺的，为PLC提供反馈以确认接触器的状态（打开或关闭），启用联锁电路以防止冲突操作，并激活控制面板上的指示灯。这种模块化允许在不改变主设备的情况下，根据控制电路的精确需求定制接触器。

4.主要应用领域和行业解决方案

DILM25-01（RDC24）在可靠的电机控制不可协商的广泛应用中找到了它的用途。在工业自动化中，它被广泛用于控制驱动输送带、泵、风扇和机床主轴的三相感应电机的主电源。其直流线圈使其与PLC的输出卡完美匹配，形成自动控制序列中的最终执行元件。

在建筑管理系统中，该电机控制接触器用于启动和停止大型暖通空调压缩机电机、鼓风机和泵电机。24V DC控制电路的使用提高了这些经常可接近位置的安全性。此外，它是工业电梯和升降机、包装机械和水处理控制面板等专用设备的关键部件。其可靠性确保了这些关键流程中的最小停机时间和安全运行。

5.经营优势和经济效益

增强系统安全性和控制可靠性

使用像DILM25-01这样的直流控制接触器的主要优点是它提供了增强的安全性。通过将低压直流控制电路（24V DC）与高压电机电源电路分开，它保护操作员和控制设备免受潜在的高压危险。机电动作在电路中提供了明确的物理中断，确保了关闭时的完全隔离，这是维护的关键安全功能。

降低生命周期成本并简化集成

该接触器的电气和机械使用寿命长，直接降低了机械寿命期间的维护和更换成本。其模块化设计和DIN导轨安装能力大大缩短了安装时间和劳动力成本。与24V DC PLC系统的兼容性简化了整体控制系统设计，在许多情况下不需要中间继电器，并降低了布线复杂性。这使得控制面板更坚固、更具成本效益、更易于维护，在整个操作生命周期的安装过程中提供了显著的经济效益。

常见问题（FAQ）

接触器和继电器之间的主要区别是什么，为什么DILM25-01是接触器？

虽然两者都是机电开关，但像DILM25-01这样的接触器是专门为处理高电流负载而设计的，通常与电机、加热元件或强大的照明电路相关。它们具有坚固的结构、内置的灭弧系统，可进行大量操作。继电器通常较小，设计用于控制电路中的较低电流，并且缺乏重型灭弧功能。DILM25-01因其设计而被归类为电机控制接触器，该设计针对电机负载的高涌入电流和连续功率需求进行了优化。

为什么24V DC线圈规格对系统设计很重要？

24V DC线圈是现代工业控制系统的关键特征。它被认为是一种“安全特低电压”（SELV），可以显著降低接线和故障排除过程中人员触电的风险。此外，该电压电平是大多数可编程逻辑控制器（PLC）、传感器和自动化控制器的标准输出。使用带有24V线圈的直流控制接触器可确保直接兼容性，简化控制架构，减少对额外接口组件的需求，并提高整体系统的安全性和可靠性。

这个接触器可以添加辅助触点吗？它们的用途是什么？

是的，DILM25-01（RDC24）设计用于接受模块化辅助触点块。这些对于系统的控制逻辑至关重要。它们提供反映主电源触点状态的电隔离信号。例如，辅助触点可用于向PLC发送信号，以确认接触器确实已闭合且电机正在运行，这在控制电路中称为“密封”或“保持”，或激活人机界面（HMI）上的“电机运行”指示灯。

安装此接触器时需要考虑哪些关键因素？

正确的安装对于可靠运行至关重要。关键考虑因素包括确保控制电压与线圈额定值（24V DC）精确匹配。负载电流不应超过接触器的热电流额定值，系统电压（交流或直流）必须在其规定的范围内。接触器必须按照制造商指南垂直安装在标准DIN导轨上，以确保适当的散热和灭弧效率。最后，所有电气连接必须拧紧至指定扭矩，以防止过热。

如何在要求苛刻的应用中最大限度地延长这种接触器的寿命？

接触器的使用寿命深受其切换的电气负载的影响。在指定的评级范围内使用它是最重要的因素。对于电机等电感性负载，采用过载继电器等外部保护装置对于保护接触器免受持续过电流条件的影响至关重要。确保清洁的操作环境，没有过多的灰尘、水分和腐蚀性蒸汽，将防止过早劣化。最后，定期检查物理损坏或触点腐蚀的迹象可以帮助在故障发生之前制定维护计划。
