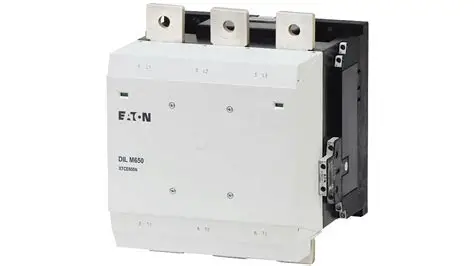

伊顿DILM650/22（RA250）重型交流工业控制接触器3极

伊顿DILM650/22（RA250）是坚固可靠的工业级接触器的典范，专为满足现代工业控制系统的严格要求而设计。作为伊顿备受尊敬的DILM系列中的一个特定型号，该设备本质上是一个交流接触器，专为频繁切换三相电气负载而设计。其主要作用是建立或中断大型电机、加热元件和变压器组等重型设备的电源，确保操作安全和控制自动化。DILM650/22（RA250）额定工作电流大，可承受数百万次开关循环，采用先进材料和精密工程电磁系统，可在最具挑战性的环境中提供一致的性能，包括高湿度、腐蚀性元素和显著振动应力的环境。

1.产品概述及工作原理

伊顿DILM650/22（RA250）的核心是一个机电操作的开关。当向其电磁线圈施加控制电压时，其操作开始。这种通电会产生一个磁场，吸引一个可移动的电枢，该电枢与一组坚固的主电源触点机械连接。此操作关闭电路，允许电流流向连接的负载。当线圈断电时，复位弹簧机构会强行快速地将触点分开，从而安全地中断电路。这种基本的通断动作是其作为交流接触器功能的基石。其型号名称中的“22”通常是指其辅助触点的配置，在这种情况下，它表示用于更大自动化系统内控制电路信号和联锁的常开和常闭触点的特定布置。

2.技术规格和性能特点

DILM650/22（RA250）由一套全面的技术参数定义，这些参数强调了其作为重型部件的能力。其额定热电流为650安培，表示其在特定条件下处理连续负载的能力。其工作电压跨越标准工业三相交流系统，通常高达690V，50/60Hz。一个关键的性能指标是其利用率类别，对于该型号来说，可能是AC-3，表明其适用于控制频繁启动和停止的鼠笼式电机，也可能是AC-4，用于点动和堵塞工作。控制线圈可用于各种标准交流和直流电压，确保与各种控制电路设计的兼容性。机电耐久性是这种工业级接触器的标志，通常在满载时可进行数百万次机械操作和数十万次电气操作，这证明了其耐用的结构。

3.设计特点及施工详图

稳健电磁系统与接触技术

DILM650/22（RA250）的长寿命和可靠性源于其精心设计的电磁系统。线圈采用真空封装，可防止水分、灰尘和腐蚀性环境，确保性能稳定，防止随时间退化。磁路经过优化，在吸合状态下功耗低，电源电压波动的影响最小。主触点由银氧化镉或类似的先进触点材料制成，即使在启动大型电机时遇到的高涌入电流下，也能提供出色的抗电腐蚀和焊接性能。这种坚固的接触技术是其作为可靠交流接触器的基础。

辅助触点模块和安全架构

这种工业级接触器的一个重要特征是其模块化辅助触点块。DILM650/22（RA250）配备了规定数量的可转换辅助触点，允许它们配置为常开或常闭，以适应控制电路的特定逻辑。这些触点与主接触器的运动物理连接，为系统状态和联锁提供可靠的反馈。此外，接触器的设计通常包含一个透明的、耐冲击的主触点盖，允许在不拆卸的情况下进行目视检查，以及用于功能测试和安全维护程序的手动操作按钮等功能。

先进的电弧淬火和热管理

为了安全地中断大功率交流电路，DILM650/22（RA250）配备了高效的灭弧系统。该系统由去离子电弧槽组成，该灭弧槽使用金属板来分裂、冷却和熄灭触点打开时形成的电弧。这种快速电弧抑制对于最大限度地减少触点磨损和防止相间故障至关重要。整个组件被容纳在一个耐热和自熄的塑料外壳中，该外壳提供了高介电强度和有效的散热，确保了稳定的性能，并有助于设备的整体安全性和寿命。

4.主要应用领域和行业解决方案

伊顿DILM650/22（RA250）在众多工业领域中占有一席之地，在这些领域，可靠的电源切换是不可谈判的。在重工业中，它是控制大型泵、大容量压缩机、工业风扇和输送带系统的主要动力的基石，这些系统构成了制造和加工厂的支柱。其高电气耐久性使其成为频繁启动和停止应用的理想选择。在基础设施领域，这种交流接触器用于水和废水处理厂，用于控制污泥泵和曝气系统，以及用于商业暖通空调系统，用于切换大型压缩机和冷水机负载。它也是电机控制中心、自动化物料搬运系统，甚至起重机控制和船用电源管理等专业应用中的关键部件，展示了其卓越的多功能性和可靠性。

5.经营优势和经济效益

增强系统可靠性，减少停机时间

DILM650/22（RA250）的主要优点是其卓越的可靠性。其坚固的结构和高质量的材料经过精心设计，可以承受数百万次操作，直接减少关键工业过程中的计划外停机时间。这种可靠性确保了连续生产，并最大限度地减少了与组件故障相关的昂贵中断。清晰的检查设计和辅助触点的模块化特性也简化了故障排除和维护，进一步提高了操作可用性。

能源效率和生命周期成本节约

作为一种节能的工业级接触器，其电磁系统设计用于低保持功耗。在初始吸合之后，保持接触器闭合所需的功率最小，从而降低了其寿命期间的运营成本，特别是在使用多个接触器的应用中。此外，较长的使用寿命和最低的维护要求有助于降低总体拥有成本。通过减少更换频率和相关劳动力，与不太稳健的替代品相比，这种接触器提供了显著的经济效益，使其成为任何工业运营的谨慎长期投资。

常见问题（FAQ）

通用接触器和工业级接触器（如DILM650）之间的主要区别是什么？

关键的区别在于耐用性、电气额定值和结构。伊顿DILM650/22（RA250）等工业级接触器可处理明显更高的电流，通常为数百至数千安培，适用于数百万次机械操作。它具有更坚固的灭弧系统，材料耐恶劣环境，设计用于承受工业环境中常见的高水平振动和热应力。通用接触器的额定值较低，使用寿命较短，适用于轻型应用。

如何为该交流接触器选择正确的控制线圈电压？

控制线圈电压是一个关键的选择参数，必须与系统中可用的控制电路电压相匹配。DILM650/22（RA250）通常提供各种线圈电压选项，涵盖常见的交流电压和直流电压。订购时必须指定所需的电压。使用不正确的线圈电压可能会导致接触器无法运行、抖动或持续损坏。务必查阅制造商的数据表，以确认可用的线圈型号及其技术规格。

型号中的“22”和“RA250”等名称代表什么？

在伊顿的命名法中，“22”通常表示内置辅助触点的配置。在这种情况下，它通常意味着两个常开触点和两个常闭触点。“RA250”是一个目录号后缀，用于指定特定的产品变体，其中可能包括特殊线圈、修改后的端子类型或包装等特定功能。为了准确解释，建议参考伊顿官方产品选择指南或数据表，了解确切的配置和可选功能。

该接触器可用于切换直流负载吗？

不，伊顿DILM650/22（RA250）是专门设计和额定为交流接触器的。灭弧系统和磁路针对交流电的过零行为进行了优化，这自然有助于灭弧。使用交流接触器中断直流负载可能非常危险，因为直流电弧更稳定，更难熄灭，导致严重的触点损坏、焊接和潜在的火灾危险。对于直流负载，必须使用专门额定用于直流操作的接触器。

确保该接触器长寿命的关键维护检查是什么？

定期维护对于最佳性能至关重要。关键检查包括目视检查是否有任何物理损坏、污染或变色的迹象。应检查主触点和辅助触点是否存在过度点蚀、侵蚀或焊接迹象；这可能需要移除灭弧罩。接触器应手动操作，以确保自由机械运动。保持安装表面清洁和紧固，并验证线圈电压是否保持在规定的公差范围内，这一点也很重要。始终在电源安全断开并锁定的情况下进行维护。
