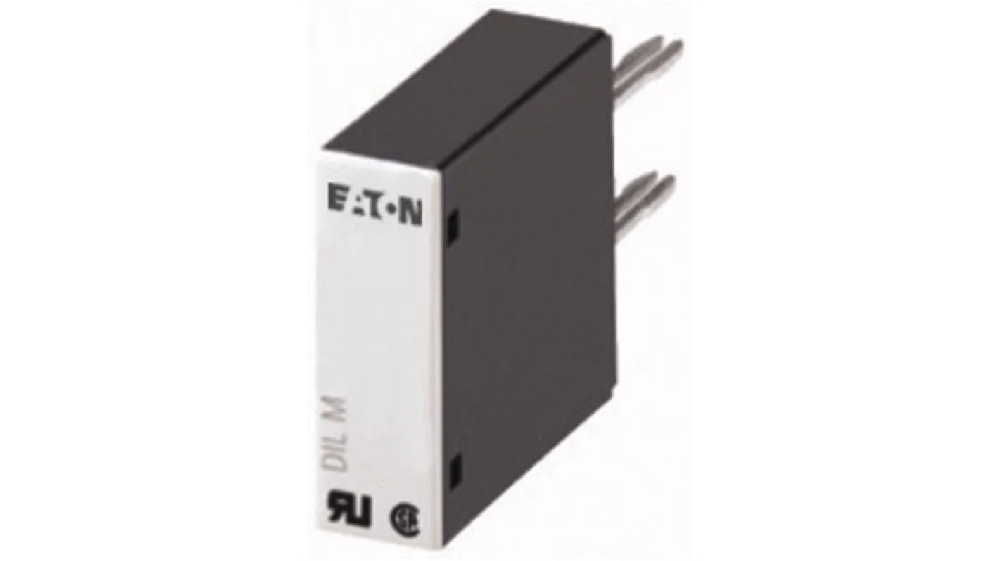

伊顿DILM12-XSPV240接触器浪涌保护器压敏电阻抑制器

伊顿DILM12-XSPV240代表了坚固的接触器技术和复杂的浪涌保护器功能的关键集成，专门用于保护敏感的控制电路免受损坏的电压瞬变。这种创新设备将DILM12接触器与内置变阻器抑制器相结合，为电噪声和电压尖峰对操作可靠性构成持续威胁的应用提供了全面的解决方案。通过将金属氧化物压敏电阻直接无缝集成到接触器的线圈电路中，该装置主动箝位瞬态过电压，从而保护接触器线圈免受绝缘退化和过早故障的影响。这种两用设计不仅延长了接触器本身的寿命，而且有助于整个控制系统的整体稳定性和抗噪性，使其成为工业自动化、暖通空调系统和电机控制中心不可或缺的组件。

1.产品概述及工作原理

伊顿DILM12-XSPV240是经过验证的DILM接触器系列的专用版本，并增加了集成电压抑制模块。该装置的核心功能是作为一个标准的机电接触器，利用电磁线圈机械地打开和关闭电源触点，以控制电气负载。该模型的决定性特征是其集成的变阻器抑制器，这是一种保护接触器工作线圈的电压依赖电阻器。在正常电压条件下，变阻器表现出非常高的电阻，有效地充当开路并在系统内保持无源。然而，当电压浪涌或瞬态尖峰发生并超过变阻器的箝位电压时，其电阻会瞬间降至非常低的值。此操作创建了一个短时间的低阻抗路径，将有害的浪涌电流从精细的线圈绕组中转移出去，将能量安全地以热量的形式消散，并将线圈两端的电压限制在安全水平。

这一操作原理对于缓解接触器中的两种主要故障模式至关重要：线圈烧坏和触点焊接。电涌保护器元件通过防止可能过热和降低线圈绝缘的高电流脉冲来专门解决前者。该解决方案的集成特性消除了对外部抑制模块的需求，这些模块在安装或维护过程中经常被遗忘或接线错误，从而确保了有保障的保护，简化了控制面板的整个设计和安装过程。

2.技术规格和性能特点

DILM12-XSPV240的特点是一组精确的电气和机械参数，这些参数定义了其应用范围。该装置设计用于240V AC的标准线圈电压，这是电磁执行器的标称工作电压。集成变阻器抑制器用特定的最大连续工作电压和箝位电压进行校准，箝位电压决定了它开始导通的阈值。关键性能指标包括高脉冲电流额定值，该额定值定义了抑制器在不退化的情况下可以处理的最大单次浪涌电流，以及以焦耳为单位的强大能量吸收能力，表明其能够消散瞬态事件产生的热量。

接触器组件本身针对特定的工作电流进行额定，通常符合DILM12系列电源开关应用规范。机械耐久性额定为数百万次操作，这一数字得到了浪涌保护的显著支持，浪涌保护可以防止线圈通电和断电期间电压尖峰引起的机械冲击和绝缘应力。该设备符合接触器和浪涌保护装置的相关国际标准，包括IEC/EN 60947-4-1和IEC 61643-11，确保了经过验证的安全和性能水平。紧凑的模块化设计允许直接安装在标准DIN导轨上，该装置专为各种环境温度而设计，使其适用于要求苛刻的工业环境。

3.设计特点及施工详图

集成电路保护架构

DILM12-XSPV240最重要的设计特征是直接在操作线圈的端子上单片集成变阻器抑制器。这种架构远远优于外部抑制方法，因为它提供了一种有保证的零布线解决方案。变阻器通常是一个烧结的金属氧化物陶瓷盘，安全地安装在接触器的整体外壳内，保护其免受物理损坏和环境污染物的影响。这种设计确保保护组件始终处于正确的电气配置中——与线圈并联——而不依赖于面板制造商或维护技术人员正确安装。

坚固的机电结构

接触器底座专为在恶劣条件下长期可靠而设计。电磁系统使用精密模制线圈架和高级铜绕组。铁芯由低损耗层压钢制成，以确保高效安静的运行。主触点通常由银氧化镉或其他耐电弧材料制成，安装在灭弧槽中，旨在快速有效地熄灭电弧。整个组件被封闭在一种自熄塑料材料中，该材料具有高介电强度和对常见工业化学品、油和灰尘的抵抗力。这种坚固的结构与集成浪涌保护器相结合，创造了一种对日常操作的电气和机械应力具有非凡弹性的设备。

4.主要应用领域和行业解决方案

伊顿DILM12-XSPV240在控制电路可靠性至关重要的广泛应用中发挥着关键作用。在工业电机控制中心，它用于启动和停止泵、风扇和压缩机的电机。在这些环境中，由于大电感负载的切换或公用事业侧事件，电压瞬变很常见。集成变阻器抑制器可确保接触器线圈不会成为这些电气干扰的牺牲品，从而防止意外的电机停机和生产停机。

另一个主要应用是商业建筑的供暖、通风和空调系统。这些系统通常具有控制压缩机单元和大型风扇电机的接触器。这些负载的持续循环，再加上控制面板和现场设备之间的长线，使控制电路对感应电压尖峰高度敏感。DILM12-XSPV240提供了一种强大的防御，提高了整个暖通空调控制系统的平均故障间隔时间。此外，它广泛应用于自动化物料搬运系统、包装机械和工业过程控制，其中单个接触器故障可能会使复杂而昂贵的生产线停止运行，突显了其在保持整体设备效率方面的价值。

5.经营优势和经济效益

增强系统可靠性和正常运行时间

将电涌保护器直接集成到接触器中的主要操作优势是控制电路可靠性的显著提高。通过消除电压瞬变引起的线圈故障，DILM12-XSPV240直接减少了计划外停机时间。这是连续过程工业和大批量制造业中的一个关键经济因素，在这些行业中，每小时停机的生产损失可能很大。该装置确保接触器（电源开关电路的基本组件）在其预期使用寿命内保持运行。

降低总体拥有成本，简化设计

从经济角度来看，这种集成解决方案通过多种方式降低了总体拥有成本。它消除了采购、库存和布线单独抑制模块的需要，节省了组件成本、存储空间和安装劳动力。它还减少了控制面板设计所需的工程时间，因为浪涌保护是预先设计成标准组件的。从维护的角度来看，它简化了故障排除和备件管理，因为技术人员只需要库存和更换一个统一的组件，而不是多个零件。接触器的使用寿命延长，这是受保护线圈的直接结果，进一步降低了长期更换成本，并通过减少电子废物的产生，有助于实现更可持续的运行。

常见问题（FAQ）

集成变阻器抑制器与使用外部RC电路或二极管有何不同？

外部RC（电阻电容器）缓冲器或续流二极管是抑制接触器线圈等电感性负载两端电压瞬变的常用方法。二极管在抑制直流线圈的电感反冲方面非常有效，但会大大减缓接触器的退出时间，这可能是不理想的。RC缓冲器适用于交流和直流，但需要正确的尺寸并添加额外的接线。DILM12-XSPV240中的集成变阻器抑制器提供了一种平衡的解决方案。它为交流线圈提供了强大的保护，而不会显著延迟接触器的释放时间，其集成特性保证了正确的安装和一致的性能，而无需任何额外的工程或接线。

集成变阻器的典型寿命是多少，它对接触器的维护有何影响？

变阻器抑制器是一种固态器件，其寿命有限，会被瞬态事件消耗。它所抑制的每一次浪涌都会略微降低组件的性能。然而，高质量的压敏电阻，如伊顿使用的那些，在多年的使用中能够承受大量典型的工业瞬态。变阻器的寿命终止模式通常是短路，如果发生短路，线圈将永久接合。为了防止这种情况，该设备被设计为安全故障。接触器本身的维护周期一般不受影响；它仍然基于机械磨损和接触侵蚀。变阻器不需要日常维护，其状态通常通过接触器的持续可靠运行间接监测。

这种集成浪涌保护的接触器可以用于交流和直流线圈应用吗？

伊顿DILM12-XSPV240是专门为240V交流线圈配置的，如型号所示。变阻器抑制器技术天生适用于交流电路。对于需要直流线圈的应用，不同的抑制方法，如集成二极管或单独的直流额定抑制器模块，将更为合适。选择线圈电压和抑制类型与控制电路电源精确匹配的接触器型号至关重要，以确保正常运行和有效保护。

在嘈杂的电气环境中不使用电涌保护接触器会有什么后果？

在具有显著电压瞬变的环境中操作没有电涌保护器的标准接触器可能会导致几个负面结果。最常见的是接触器线圈的逐渐退化和最终故障。线圈细铜线上的绝缘层在反复的高压应力下会击穿，导致匝数短路。这会增加线圈电流，产生过多热量，并导致线圈完全烧坏，使接触器无法工作。这会导致计划外停机、昂贵的紧急维修和更换零件的需要。此外，线圈的电噪声可能会耦合回控制线路，从而可能导致可编程逻辑控制器或传感器等敏感设备发生故障。
