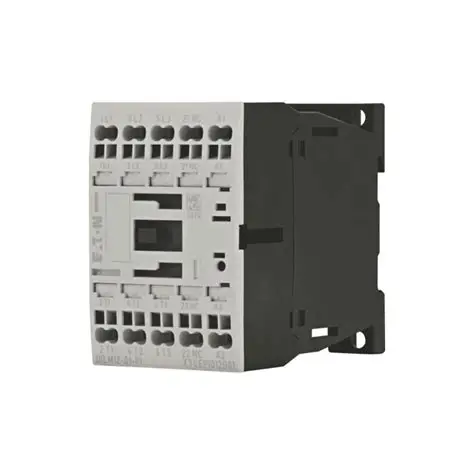

伊顿DILM12-01节能DIN导轨交流接触器230V 50Hz

1产品介绍和概述

伊顿DILM12-01（230V50Hz，240V60Hz）是先进电气控制技术的典范，专为工业和商业应用设计，是一款紧凑而强大的DIN导轨接触器。作为伊顿著名的xStart C系列的一部分，这款交流电源接触器凭借其12A额定电流和三极配置，在开关和控制电路方面提供了可靠的性能。接触器的设计反映了伊顿致力于创造模块化、空间高效的组件，在简化安装的同时保持稳健的操作特性。DILM12系列凭借其针对高密度安装的优化尺寸，在不影响性能或安全标准的情况下，满足了对紧凑型控制面板设计日益增长的需求。

这种特殊的型号在50Hz的230V AC或60Hz的240V AC的线圈电压下运行，使其与各个地区的标准工业控制电压兼容。DIN导轨和面板安装选项的结合为从控制柜到工业机械的不同安装场景提供了灵活性。作为交流电源接触器，它在需要频繁开关操作的应用中表现出色，具有出色的电气耐久性和机械寿命，从而降低了维护要求和总拥有成本。该产品的设计基于伊顿在电机控制和配电方面的丰富经验，结合了提高系统可靠性的功能，同时简化了安装和维护程序。

2技术规格和操作参数

伊顿DILM12-01（230V50Hz，240V60Hz）拥有令人印象深刻的技术规格，使其适用于各种工业控制应用。该接触器在400V交流电下的额定工作电流为12A，可以处理大量的电气负载，同时保持一致的性能。该设备具有三个常开（NO）主触点和一个常闭（NC）辅助触点，在单个单元中提供电源开关和控制电路功能。这种配置允许直接控制三相负载，同时为系统监控或联锁目的提供反馈信号。

电气特性包括50Hz时230V AC或60Hz时240V AC的控制电压，绝缘电压为690V，可确保在各种电气环境中安全运行。接触器的坚固结构使其能够承受大量涌入电流，使其特别适用于电机启动应用。机械规格显示了一种紧凑的外形尺寸，宽约45mm，高约68mm，深约125.2mm，针对标准DIN导轨上的空间高效安装进行了优化。接触器的重量约为254克，在不牺牲耐用性或性能的情况下保持了轻便的外形。

DILM12-01的操作范围为-25°C至+60°C，确保在具有挑战性的环境条件下具有可靠的性能。这种宽的温度容差，再加上符合国际标准，使这款交流电源接触器能够适应从工厂地板到电气室的各种安装环境。该产品的技术设计不仅强调操作性能，还强调安全性，具有明确标记的端子和适当的爬电距离，有助于在整个使用寿命内安全操作。

3设计特点及施工详图

3.1创新结构和材料选择

伊顿DILM12-01（230V50Hz，240V60Hz）采用了复杂的模块化设计，是xStart C系列的一部分，可与伊顿生态系统中的其他组件无缝集成。这种模块化方法简化了系统设计和维护，同时确保了整个产品系列的兼容性。接触器的结构采用了专为电气耐用性和机械弹性而选择的高级材料，包括坚固的热塑性外壳，在确保长期可靠性的同时提供环境因素保护。螺丝端子连接提供了安全的接线选项，即使在工业环境中常见的振动条件下也能保持完整性。

在内部，接触器具有优化的电磁系统，可确保低功耗和最小噪音产生的高效运行。该设计采用了精密工程的运动部件，减少了机械磨损，有助于延长设备的使用寿命。双断触点技术增强了开关性能和电弧抑制，而银基触点材料具有优异的导电性和耐焊接性。这些结构特征共同确保了这款DIN导轨接触器在数百万次操作的机械寿命期间提供一致的性能，使其成为关键控制应用中的可靠组件。

3.2安全和控制部件

集成安全功能：DILM12-01采用了先进的灭弧室，可在电路中断时有效熄灭电弧，提高安全性，保护触点免受过度腐蚀。这种设计显著提高了接触器的电气耐久性，特别是在切换电机或变压器等电感性负载时。

辅助控制触点：包含常闭辅助触点为控制电路应用提供了宝贵的灵活性。该辅助触点可用于电气联锁、状态指示或控制电路反馈，将接触器的功能扩展到简单的电源切换之外。

瞬态抑制：虽然主要设计用于交流操作，但接触器包括内置的电气噪声抑制功能，可最大限度地减少电磁干扰，确保在相同的电气环境中与敏感电子设备兼容。

视觉状态指示：接触器设计包含机械位置指示器，可快速直观地确认接触器的状态，便于故障排除和维护程序，而无需额外的监测设备。

4性能优势和运营效益

伊顿DILM12-01（230V50Hz，240V60Hz）提供了显著的性能优势，为用户带来了切实的好处。接触器的高电气耐久性使其能够承受频繁的开关操作而不会降低性能，使其成为具有定期启停循环的应用的理想选择。这种耐用性直接有助于降低维护要求，并降低产品生命周期内的总拥有成本。电磁操作系统的低功耗最大限度地减少了控制电路中的能量使用，从而提高了整体系统效率并降低了运营成本，特别是在具有多个接触器的安装中。

操作优势包括即使在要求苛刻的条件下也具有出色的开关可靠性，这要归功于优化的接触系统，该系统可确保产品在整个使用寿命内保持一致的性能。接触器的快速响应时间有助于精确控制连接的设备，而安静的操作则降低了工作环境中的环境噪音。抗振设计即使在具有显著机械振动的应用中也能保持稳定运行，防止意外断开连接或操作问题。这些性能特征使这种交流电源接触器在可靠性和一致性操作对过程连续性至关重要的应用中特别有价值。

DILM12-01的环境弹性进一步增强了其操作优势，能够抵抗温度变化和湿度，确保在不同的安装环境中保持稳定的性能。接触器的国际认证和对相关标准的遵守为其安全性和性能特性提供了保证，而通用线圈电压设计可适应230V/50Hz和240V/60Hz的操作，简化了跨不同电气系统运营的组织的库存管理。

5应用领域和行业解决方案

伊顿DILM12-01（230V50Hz，240V60Hz）因其多功能的性能特征和坚固的结构而在多个领域得到应用。在工业自动化系统中，这种DIN导轨接触器是电机控制中心、输送机系统和机床控制中的基本组件，其可靠的开关能力可确保生产设备的不间断运行。接触器的紧凑尺寸使其特别适合高密度控制面板安装，在保持维护可及性的同时最大限度地利用空间。主触点和辅助触点的结合实现了复杂的控制方案，而不需要额外的组件，简化了系统设计并降低了安装成本。

对于商业和楼宇自动化应用，DILM12-01可对暖通空调设备、泵送系统和照明控制进行可靠控制。接触器与标准控制电压的兼容性和节能操作使其非常适合这些应用，在这些应用中，操作可靠性和节能至关重要。在起重机、起重机和自动导向车等物料搬运设备中，接触器的抗振性和在频繁循环条件下的一致性能确保了其在这些要求苛刻的应用中的可靠运行。安全特性，包括安全的电气隔离和有效的电弧抑制，使这种交流电源接触器适用于操作安全是首要问题的应用。

该接触器在可再生能源系统中也表现出色，特别是在太阳能发电装置中，它控制着配电和系统部分。它能够处理这些应用程序的特定需求，再加上其国际认证，使其成为系统集成商的首选。此外，该产品的模块化设计便于与其他伊顿组件直接集成，创建了连贯的控制解决方案，简化了各个行业的维护和故障排除程序。

6系统集成和安装指南

6.1安装和连接程序

伊顿DILM12-01（230V50Hz，240V60Hz）设计用于直接集成到电气系统中，具有多种安装选项，包括DIN导轨和面板安装配置。对于DIN导轨安装，接触器采用卡扣式设计，无需额外工具即可快速安装，大大缩短了控制面板组件的安装时间。标准化的尺寸确保了散热和电气间隙的适当间距，而清晰标记的端子便于正确的接线。螺丝端子设计为电源和控制电路提供了安全的连接，可容纳适合接触器额定电流的各种电线尺寸。

安装接触器时，适当注意电气间隙和爬电距离对于保持安全和性能标准至关重要。应遵循端子连接的推荐扭矩规格，以确保在不损坏接触器组件的情况下实现最佳导电性。对于控制电路接线，集成辅助触点为系统监控和联锁功能提供了灵活性。接触器的设计包括用于端子保护的透明盖，同时保持连接点的可见性，便于检查和维护活动。这些安装功能共同简化了集成过程，同时确保了该DIN导轨接触器在各种电气环境中的可靠长期运行。

6.2维护和运行监控

预防性维护实践：实施定期维护检查可以提高DILM12-01接触器的寿命和可靠性。关键的维护活动包括定期检查触点腐蚀、验证机械操作和确认线圈性能是否正常。接触器的模块化设计便于这些检查，而不需要从安装中完全拆除。

环境考虑因素：接触器的IP20防护等级可确保基本的防尘和手指接触电阻，但在灰尘、水分或化学物质暴露过多的环境中可能需要额外的外壳保护。定期清洁接触器外部有助于保持适当的散热，并防止可能影响性能的污染物积聚。

操作监控：集成辅助触点可用于远程监控接触器的状态，实现操作周期的自动跟踪，并促进预测性维护策略。此功能允许根据实际使用情况而不是固定时间表进行维护计划，优化维护资源并防止意外故障。

故障排除指南：常见的指示器，如操作过程中的异常声音或可见的过热迹象，可能表明需要维护或更换。接触器的设计包括视觉状态指示器，有助于快速诊断操作问题，最大限度地减少故障排除过程中的停机时间。

7常见问题（FAQ）

Q1：DILM12-01型号与同系列其他接触器的主要区别是什么？

DILM12-01（230V50Hz，240V60Hz）专门配置了线圈电压，该线圈电压针对50Hz下的230V AC或60Hz下的240V AC进行了优化，使其适用于许多地区的标准工业控制电压。该型号具有三个主常开触点和一个常闭辅助触点，提供电源开关和控制电路功能。该系列中的其他型号可能提供不同的线圈电压、触点配置或特殊功能，以满足特定的应用要求。

Q2：此接触器可用于电机控制和一般电源开关应用吗？

是的，伊顿DILM12-01具有足够的通用性，可以处理电机控制和一般电源开关应用。凭借12A的额定工作电流和坚固的触点设计，它可以承受与电机启动相关的涌入电流，同时为电阻性和照明负载提供可靠的性能。接触器的设计结合了有效的电弧抑制，使其适用于各种负载类型，尽管具体的应用考虑因素应包括负载特性和开关频率。

Q3：使用DILM12-01等DIN导轨式接触器的主要优点是什么？

DIN导轨安装具有几个显著优点，包括减少安装时间、简化维护和控制面板内组件的一致对齐。标准化的安装系统允许与其他DIN导轨组件（如过载继电器、断路器和接线端子）轻松集成。这种方法还便于随着需求的发展直接更换或重新配置控制系统，从而最大限度地减少修改期间的停机时间。

Q4：辅助触点如何增强此接触器的功能？

集成式常闭辅助触点通过提供可用于控制电路联锁、远程指示或系统监控的状态反馈信号，显著扩展了接触器的功能。这种辅助触点能够实现更复杂的控制方案，而不需要额外的外部组件，简化了系统设计并降低了安装成本。辅助电路可用于指示接触器位置，在设备之间提供电气联锁，或与可编程逻辑控制器接口，用于自动化系统监控。

Q5：什么环境条件适合安装此接触器？

DILM12-01的设计可在-25°C至+60°C的温度范围内可靠运行，使其适用于大多数工业和商业环境。接触器应安装在相对湿度保持在标准工业限制范围内，并且尽量减少暴露在过多灰尘、水分或腐蚀性环境中的位置。对于具有挑战性的环境，可能需要额外的外壳保护来保持长期的可靠性和性能。
