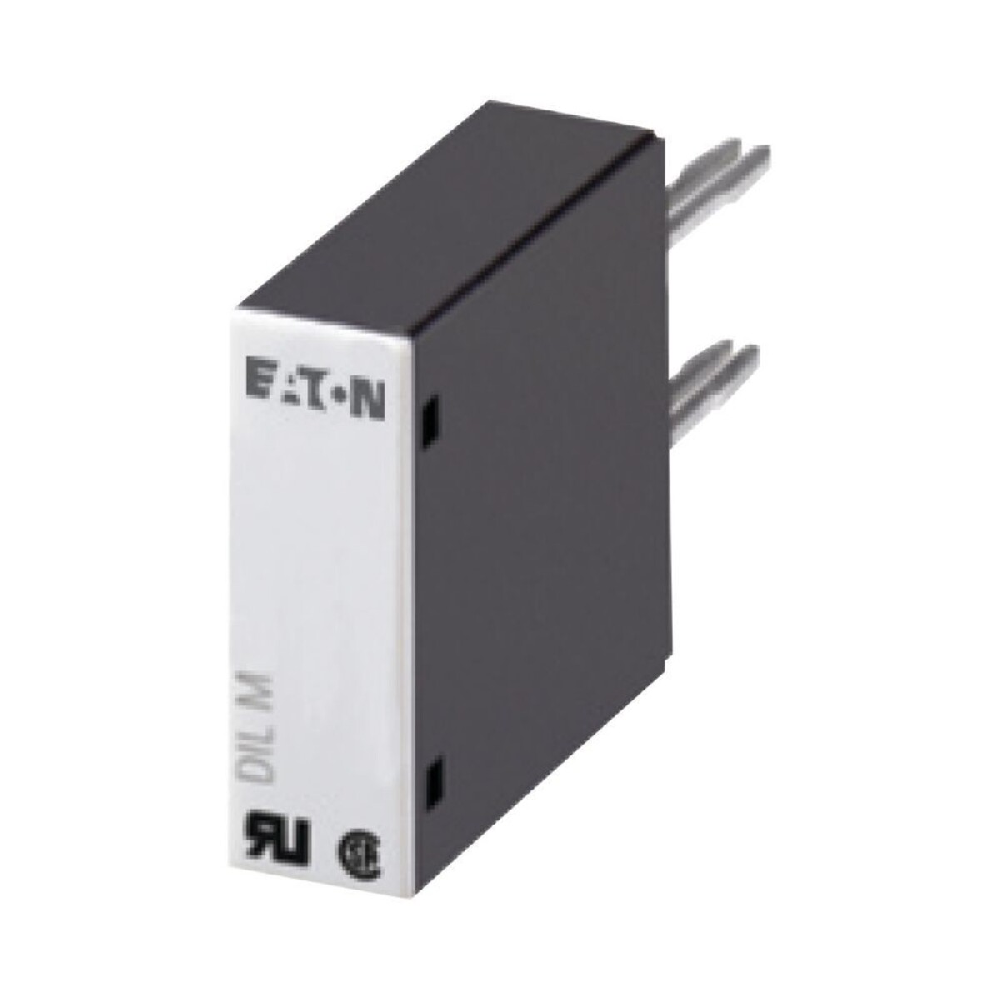

伊顿DILM95-XSPV240 240V压敏电阻接触器浪涌保护器吸收器

Eaton DILM95-XSPV240是一种专门的接触器电涌保护器，旨在保护敏感的控制元件免受损坏的电压瞬变。该设备采用了一种强大的压敏电阻浪涌吸收器机制，旨在保护接触器线圈和其他电感负载免受开关操作过程中常见的电压尖峰的影响。通过有效地箝位瞬态过电压并将浪涌电流从关键部件转移开，该保护器确保了操作稳定性，并显著延长了电气设备的使用寿命。其与伊顿DILM接触器系列集成的特殊设计使其成为提高工业自动化、电机控制中心和配电系统系统可靠性的重要组成部分。

1.产品概述和核心技术基础

伊顿DILM95-XSPV240在电机控制和电源开关电路中起着重要的保护附件的作用。该接触器浪涌保护器基于可变电阻原理运行，这是其压敏电阻浪涌吸收器技术的核心特征。核心部件是具有非线性电压-电流关系的金属氧化物压敏电阻（MOV）。在正常操作条件下，当电压水平低于其阈值时，变阻器保持高阻抗状态，有效地起到开路的作用，并消耗最小的漏电流。这允许接触器线圈在没有任何干扰的情况下工作。然而，当电压浪涌发生并超过变阻器的钳位电压时，该设备会立即切换到非常低的阻抗状态，从而产生一个受控的短路路径，将有害的瞬态能量从接触器线圈转移到接地路径。

该特定型号设计为伊顿DILM系列接触器的插入式附件，特别兼容DILM40至DILM95型号，确保无缝集成，无需复杂的接线修改。插入式设计简化了安装和维护程序，同时保证了完美的电气和机械兼容性。该装置适用于在控制电压范围为130至240伏交流电的系统上连续运行，涵盖了常见的工业控制电路电压。该结构采用耐用材料，能够承受工业环境中常见的电应力和环境条件，包括广泛使用接触器的制造厂和过程控制系统。

2.技术规格和性能参数

DILM95-XSPV240压敏电阻浪涌吸收器的特点是具有一组明确的电气和操作参数，这些参数决定了其应用范围。该设备的额定工作电压范围为130至240伏交流电，使其适用于工业环境中常见的单相控制电路。其电压钳位性能经过精确校准，可在略高于标称电源电压峰值的阈值下激活，确保其在正常运行期间保持不活动状态，同时对过电压事件做出快速响应。

该接触器电涌保护器的热工作范围为-25摄氏度至+60摄氏度，可保证在冷启动条件和温电气柜环境下的可靠性能。这种宽的温度耐受性对于受季节性环境变化或紧密包装的电气元件内部发热影响的应用至关重要。该设备的物理设计紧凑，具有细长的外形，可以在不消耗额外DIN导轨空间的情况下进行安装，这是人口稠密的控制面板中的一个重要考虑因素。特定尺寸便于与接触器并排安装，而不会干扰相邻的组件或接线槽。在电气上，抑制器表现出快速的响应时间，在纳秒内从高阻抗转变为低阻抗，从而将受保护的接触器线圈看到的电压峰值限制在安全水平。

3.设计特点及施工详图

先进压敏电阻技术及材料组成

DILM95-XSPV240保护能力的核心在于其先进的压敏电阻浪涌吸收器元件。金属氧化物压敏电阻由氧化锌晶粒的陶瓷组合物与精确的添加剂掺杂剂配制而成，形成了一种具有可预测击穿特性的多结半导体器件。这种组合使该器件能够处理高浪涌电流额定值，同时在其使用寿命内保持稳定的箝位性能。外壳由高级自熄热塑性材料制成，具有优异的介电强度、抗冲击性和防尘防潮保护。内部电气连接旨在确保低电感路径，这对于有效处理快速上升的电压瞬变而不受阻抗相关性能限制至关重要。

即插即用连接和系统集成

该接触器电涌保护器的一个突出特点是其专门为伊顿DILM系列接触器设计的插入式连接系统。该接口消除了抑制器和接触器线圈端子之间额外接线的需要，减少了安装时间和潜在的连接错误。插入式设计确保了正确的极化和安全的机械连接，即使在高振动环境中也能保持可靠的运行。紧凑的外形设计与接触器的轮廓精确匹配，保持了组合单元的整体尺寸，并保留了原始的安装足迹。该设计还在某些变体中加入了视觉指示器或机械标志，以快速确认正确的安装，提高了维护和故障排除效率。

4.应用范围和行业实施

伊顿DILM95-XSPV240压敏电阻浪涌保护器的主要应用是控制电感负载的电路，其中开关浪涌对设备寿命构成重大威胁。在工业自动化系统中，这些设备保护电机控制中心的接触器线圈、可编程逻辑控制器（PLC）输出模块和控制继电器免受电感负载断电时产生的电压尖峰的影响。通过防止绝缘击穿和线圈烧坏，它们减少了制造设施、输送机系统和加工厂的计划外停机时间和维护成本。

该设备广泛应用于商业和工业建筑管理系统，特别是在暖通空调控制电路中，接触器管理压缩机电机、风扇电机和泵电机。压敏电阻浪涌吸收器技术保护这些系统免受开关操作和外部源引起的电压瞬变的影响，从而提高了整体系统的可靠性。其他应用包括电梯控制系统、起重机和升降机控制、工业照明控制和配电系统——基本上是任何采用机电接触器进行开关操作的环境。与特定伊顿接触器型号（DILM40至DILM95）的兼容性使其特别适用于使用标准化伊顿组件的原始设备制造商（OEM）和系统集成商。

5.经营优势和经济效益

延长设备寿命，减少停机时间

DILM95-XSPV240接触器电涌保护器的实施通过显著延长接触器和其他控制部件的使用寿命，带来了可观的经济效益。如果不加以控制，电压瞬变会通过局部放电现象导致线圈绝缘逐渐退化，最终导致绝缘失效和线圈烧坏。通过将这些瞬态夹紧到安全水平，压敏电阻浪涌吸收器可以防止这种累积损坏，从而可能将接触器的使用寿命延长数倍。这直接转化为更换零件成本的降低、维护劳动力成本的降低，以及因设备故障导致的生产中断的最小化。

提高系统可靠性和噪声抑制

除了防止灾难性故障外，这种浪涌抑制装置还通过防止电气噪声引起的控制电路误操作来提高整体系统的可靠性。电压尖峰有时会被敏感的电子元件误解为控制信号，导致行为不稳定或错误触发。DILM95-XSPV240从源头上抑制这些尖峰，确保控制线圈的电源更清洁，并减少开关触点的电磁干扰（EMI）发射。这种噪声抑制能力在使用敏感电子设备（如传感器、通信系统和基于计算机的控制系统）的设施中特别有价值，在这些设施中，电噪声会损害数据完整性和信号准确性。

常见问题（FAQ）

这种浪涌吸收器中使用的变阻器技术背后的基本工作原理是什么？

DILM95-XSPV240采用金属氧化物压敏电阻（MOV）作为其核心保护元件。该组件表现出非线性电压-电流特性，在正常工作条件下保持高电阻，但在电压超过其阈值时迅速切换到非常低的电阻。这种瞬时转变（发生在纳秒内）会产生短路路径，将浪涌能量从受保护的接触器线圈转移出去，有效地将电压箝位到安全水平。一旦浪涌消退，变阻器会自动恢复到高阻抗状态，不需要重置或干预。

这种接触器电涌保护器与标准RC缓冲电路有何不同？

虽然这两种设备都提供浪涌抑制，但DILM95-XSPV240中的压敏电阻浪涌吸收器基于电压钳位原理工作，而RC缓冲器通过电容存储和电阻耗散吸收能量。基于变阻器的保护器通常为短持续时间、高振幅的电压尖峰提供更快的响应时间和更好的性能。相比之下，RC缓冲器可能更有效地控制电压上升率（dv/dt）和减少接触电弧。伊顿装置的插接式设计与DILM系列接触器具有特定的兼容性，消除了分立RC组件所需的接线连接。

为应用程序选择此特定模型的关键考虑因素是什么？

主要选择标准包括与特定伊顿DILM接触器型号的兼容性（确保物理和电气匹配）、控制电路的工作电压（必须在该设备的130-240V交流范围内）和环境条件（特别是极端温度）。此外，还应考虑浪涌环境的严重程度；尽管存在这种设备，但具有频繁或高能瞬态的应用可能会受益于补充保护。还应验证接触器周围的物理空间限制，以确保抑制器模块的安装不会受到干扰。

该电涌保护装置是否需要定期测试或更换？

基于压敏电阻的电涌保护器具有有限的寿命，这取决于它们吸收的电涌的数量和能量含量。虽然通常没有规定定期测试，但建议在机组发生已知的重大喘振事件后或作为重大系统大修期间预防性维护的一部分进行更换。一些高级版本可能包含磨损指示器，但标准DILM95-XSPV240没有这种视觉指示器。在关键应用中，定期测量变阻器的漏电流可以深入了解其退化状态，尽管这需要专门的设备。

该抑制器可以与其他制造商或不同伊顿产品线的接触器一起使用吗？

DILM95-XSPV240是专门为伊顿DILM系列接触器，特别是DILM40至DILM95型号的插入式附件而设计的。其物理连接接口是针对这些特定的接触器类型量身定制的，因此不太可能与非DILM接触器或其他制造商的产品直接物理和电气兼容。为了保护其他设备或接触器品牌，需要具有适当连接方法的替代浪涌抑制解决方案。然而，基本的压敏电阻浪涌吸收器技术可以以适合这些应用的不同形式实现。
