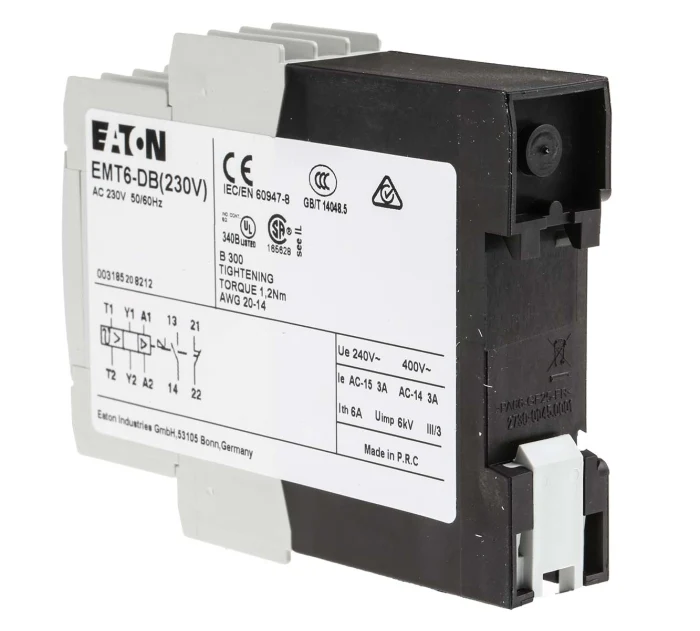

伊顿EMT6-DB（230V）电机过载保护继电器，带PTC热敏电阻

伊顿EMT6-DB（230V）是一款复杂的电机过载继电器，集成了PTC热敏电阻继电器技术，为苛刻工业环境中的电机和相关机械提供全面保护。该装置是专门为保护设备免受剧烈启动、制动、电压不规则和高开关频率引起的过热而设计的。通过直接嵌入电机绕组中的PTC热敏电阻传感器持续监测温度，这种PTC热敏电阻继电器提供了一个关键的防御层，防止了昂贵的停机时间，并延长了从工业自动化到复杂机械控制系统等应用中电机的使用寿命。其灵活的重置功能和广泛的认证组合使其成为全球应用的通用和可靠选择。

1.产品概述和核心操作原则

伊顿EMT6-DB（230V）用作专用电机过载继电器，是任何电机控制中心的关键部件。其主要作用是在检测到可能导致过热和损坏的异常操作条件时断开电机电路。与仅依赖双金属片和电流测量的传统热过载继电器不同，该设备通过PTC（正温度系数）热敏电阻直接响应电机内的实际温度条件来增强保护。

这些PTC热敏电阻是直接放置在电机绕组、轴承或变速箱中的温度敏感电阻器。在常温下，热敏电阻表现出低电阻。然而，一旦超过预定的温度阈值，它们的电阻就会急剧增加。EMT6-DB（230V）PTC热敏电阻继电器监测此电阻变化。当检测到故障时，继电器会跳闸，向相关接触器发出信号以断开电路，从而防止电机损坏。与基于间接计算的系统相比，这种直接温度监测提供了一种更准确、更可靠的保护方法。

2.技术规格和设计属性

EMT6-DB（230V）设计用于230V AC的控制电压。其辅助触点额定为400V AC和3A，使其适用于各种控制电路配置。该设备具有紧凑、节省空间的设计，尺寸约为102mm x 78mm x 22.5mm，便于轻松集成到控制面板中。它专为标准DIN导轨安装而设计，可选择使用适配器进行螺钉安装，在安装过程中提供灵活性。

该电机过载继电器可在-25°C至+45°C的宽环境温度范围内可靠运行。它消耗2W的额定功率，表明其节能运行。继电器配备有手动/远程复位选择开关、功能检查的测试按钮以及电源和故障状态的清晰LED指示灯，有助于快速诊断和故障排除。此外，EMT6-DB（230V）型号包括故障存储器，并提供零电压安全，即使在电源电压故障的情况下也能确保安全运行。

3.主要特点和功能优势

增强监测的双传感器电路能力

这个PTC热敏电阻继电器系列的一个突出特点是它能够支持两个传感器电路。这允许单个设备监测两个单独点的温度，例如同时监测电机绕组和轴承温度或齿轮箱油温。这种双重监测能力提供了一种更全面的保护方案，可用于实施预警系统，与安装两个单独的监测设备相比，它提供了一个经济高效、节省空间的解决方案。

灵活的复位和诊断功能

EMT6-DB（230V）通过选择开关为操作员提供多种重置选项，包括手动、自动和远程重置。这种灵活性对于不同的操作和安全协议至关重要。集成测试按钮允许对继电器进行安全和定期的功能测试，而无需模拟实际电机上的故障情况。电源和故障状态的清晰LED指示灯可实现快速的视觉诊断，缩短停电期间的平均维修时间（MTTR）。

全球使用的强大安全性和合规性

该电机过载继电器的设计符合严格的国际标准，持有UL、CSA和CE认证。其传感器电路与控制电源电压隔离，提高了人员的操作安全性。零电压安全的加入确保了故障指示得以保留，即使在电源电压故障期间，系统也保持在安全状态，防止意外重启和潜在危险。

4.应用范围和行业解决方案

伊顿EMT6-DB（230V）在电机可靠性至关重要的工业环境中是不可或缺的。它非常适合保护易于频繁启动和停止、重载和制动等苛刻操作的机器中的电机。其直接温度监测使其在保护防爆电机（EEx e）方面特别有效。

应用范围不仅限于电机绕组保护。这种PTC热敏电阻继电器还用于监测电机轴承、变速箱和冷却系统的温度，为机器健康提供了一种全面的方法。这使其成为制造业、过程自动化、水处理和物料搬运等行业的关键组成部分，有助于提高整体系统安全性，降低维护成本，防止因电机故障造成的生产损失。

扩展视角：PTC热敏电阻继电器在现代电机保护中的作用

了解从传统过载继电器到先进PTC热敏电阻继电器系统的技术转变是了解EMT6-DB（230V）价值的关键。

1.传统热敏电阻与先进PTC热敏电阻保护

传统的热过载继电器通过使用由电机电流加热的双金属片模拟电机的热特性来保护电机。虽然它们对一般过载有效，但它们无法解释通风不良、环境温度高或冷却不平衡等因素，这些因素也会导致危险的过热。

相比之下，像EMT6-DB（230V）这样的PTC热敏电阻继电器提供了直接和精确的保护。由于PTC传感器物理上嵌入电机绕组中，因此无论加热原因如何，它们都可以测量电机最关键部分的实际工作温度。这更准确可靠地反映了电机的热状态，以更高的精度保护其免受过载、转子锁定和冷却不足的影响。这种直接温度传感方法是电机保护技术的一个重要进化步骤。

2.系统集成和选择指南

将EMT6-DB（230V）集成到电机控制系统中需要将其与兼容的电机接触器配对。嵌入电机的PTC热敏电阻必须连接到继电器的传感器端子。验证电机是否配备了这些PTC传感器，以及它们的特性（跳闸温度）是否与继电器的规格兼容，这一点至关重要。

在为特定应用选择电机过载继电器时，工程师必须考虑EMT6系列变体。标准EMT6提供自动重置功能。这里讨论的EMT6-DB型号增加了手动/远程重置选择器、测试按钮和故障记忆。EMT6-DBK变体还包括防止传感器电缆短路和零电压安全的保护。选择正确的模型取决于所需的安全功能、所需的重置方法和应用程序的关键性。

常见问题（FAQ）

EMT6-DB（230V）上的手动/远程复位选择器的操作优势是什么？

手动/远程复位选择器提供了操作灵活性并提高了安全性。在“手动”模式下，继电器必须在跳闸后在设备现场进行物理复位，以便人员在重新启动前检查设备。“远程”重置选项使继电器能够从控制面板重置，这对于自动化或难以触及的安装非常有用。这种灵活性允许重置策略根据设施的特定安全和操作程序进行定制。

该继电器中基于PTC热敏电阻的保护与传统的双金属热过载继电器有何不同？

传统的双金属继电器仅基于流过电机电路的电流提供反时限保护。它模拟了电机的加热曲线，但不测量实际温度。PTC热敏电阻继电器通过传感器提供电机绕组内部的直接温度监测。这意味着它响应电机的真实热状态，不仅提供过电流保护，还提供其他过热原因的保护，如环境温度高、通风受阻或频繁启动，从而提供更全面、更准确的电机保护。

双传感器电路功能可用于创建预警系统吗？

是的，两个独立传感器输入的可用性是可用于预警或警告系统的关键功能。一个传感器电路可以设置为较低的温度阈值，以便在达到临界温度之前提供预警，使操作员能够在完全停机之前进行调查和干预。第二传感器电路可以设置为临界跳闸温度。这使得预测性维护成为可能，并有助于防止不必要的生产停工。

该继电器是否适用于在潜在爆炸性环境中保护电机？

EMT6-DB（230V）PTC热敏电阻继电器设计用于保护各种苛刻环境中的电机。值得注意的是，EMT6系列通过PTC热敏电阻进行直接温度监测，适用于保护EEx e防爆电机。然而，对于潜在爆炸性环境中的任何特定应用，必须验证当前和完整的认证，并确保包括电机、传感器和继电器在内的整个系统都经过批准，可用于该特定的危险区域分类。

EMT6-DBK变体中“零电压安全”功能的意义是什么？

高端EMT6-DBK变体中的“零电压安全”功能是一项关键的安全功能。它确保在发生电源电压故障时，继电器的故障指示得以保留。如果断电前存在故障，这可以防止机器在恢复电源后自动重启。此功能对于保护人员和设备免受意外启动至关重要，符合现代机器安全标准。
