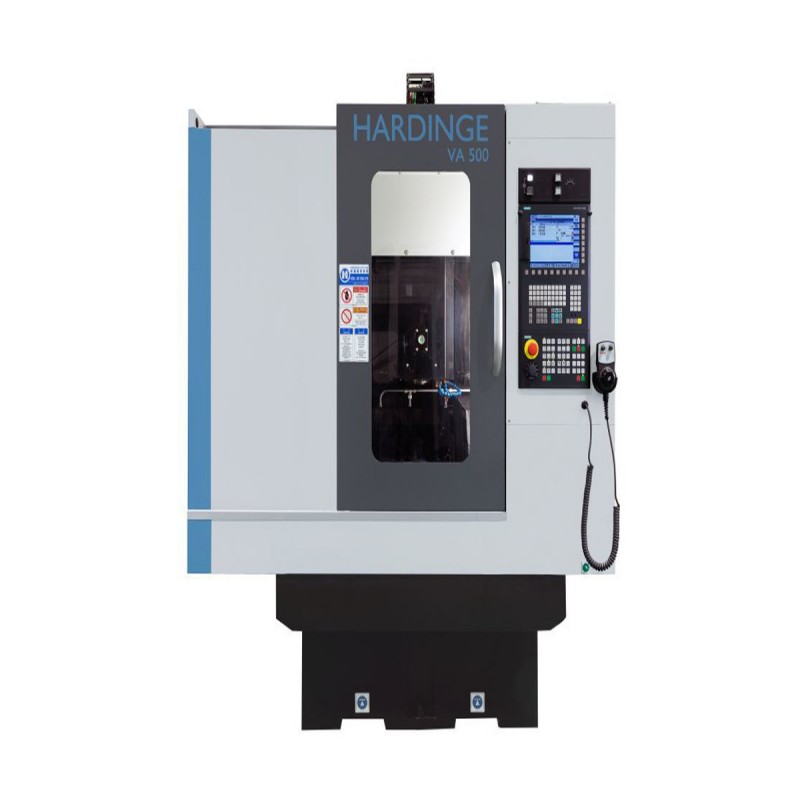

HARDINGE VA500精密立式数控加工中心系统

1产品概述和市场定位

HARDINGE VA500代表了立式加工中心领域的重大进步，为制造商提供了高精度加工应用的复杂解决方案。作为知名Hardinge品牌产品组合的一部分，该数控加工中心体现了数十年来在精密制造设备方面的工程专业知识。VA500是专门为弥合标准加工中心和超精密系统之间的差距而设计的，为航空航天、医疗和汽车行业最苛刻的部件提供卓越的精度。凭借其坚固的结构和先进的热稳定性功能，该机器在热波动通常会影响精度的生产环境中保持一致的性能。

这款立式加工中心通过精心整合结构完整性、运动控制精度和以用户为中心的操作功能而脱颖而出。该机器的设计理念是为制造商提供一个平台，该平台不仅实现了严格的公差，而且在延长的生产运行中保持了这些规格。Hardinge利用其在精密机床制造方面的传统，创建了一个解决现代加工基本挑战的系统：对更严格公差、改进表面光洁度和缩短循环时间的需求不断增加。VA500通过结合先进的结构设计、高性能组件和复杂的控制集成来应对这些挑战。

VA500在Hardinge的产品阵容中具有战略地位，为需要比标准加工中心更高精度的制造商提供服务，但可能不需要超精密系统的极端专业化。这一定位使该技术能够被更广泛的制造商所使用，以提高他们的能力和竞争力。该机器的多功能性使其能够处理各种材料，从铝和硬化钢到异国合金和工程塑料，使其同样适用于模具加工、精密部件和复杂的原型制作应用，在这些应用中，尺寸稳定性和表面质量至关重要。

2技术规格和性能指标

HARDINGE VA500采用了一套全面的技术规格，确立了其作为精密数控加工中心的性能范围。机器的行程通常在X轴上为500mm，在Y轴上为400mm，在Z轴上为450mm，为中小型组件提供了相当大的工作范围。工作台通常尺寸为700×400mm，指定负载能力为300kg，为工件安装和固定提供了一个稳定的平台。这些尺寸参数使VA500成为需要在单个设置中进行多面加工的精密部件的理想选择，通过多次搬运操作减少了累积误差的可能性。

主轴性能是VA500性能的一个关键方面，标准配置提供高达8000 rpm的转速，可选升级将此范围扩展到12000 rpm或更高。BT40刀具接口（或等效的CAT/DIN#40锥度）为重型加工操作提供了强大的刀具保持力，同时保持了精细细节工作所需的精度。主轴驱动系统通常采用7.5/11kW（10HP）电机，在整个速度范围内提供足够的扭矩，能够有效地去除钢和其他难以加工的材料，同时仍然提供模具应用中精细精加工所需的精细度。

快速移动速度：该机器在所有线性轴上实现了20000 mm/min的快速移动速度，显著减少了复杂多轴刀具路径中的非切削时间，并有助于减少复杂编程序列的循环时间。

定位精度：VA500保持了±0.005mm/300mm的卓越定位精度和±0.003mm的可重复性，与标准加工中心相比，其规格更高，能够在整个工作范围内保持严格的几何公差。

控制系统兼容性：该机器与西门子、发那科和海德汉等高性能数控平台接口，为制造商提供熟悉的编程环境和先进的功能，如前瞻性处理、先进的刀具补偿和热补偿算法。

标准容量为16或24个刀具（取决于配置）的自动换刀器的集成确保了需要多个刀具的复杂部件的不间断运行，优化了刀具到刀具的更换时间，以最大限度地减少非切削间隔。该系统可容纳重量高达7kg、长度为250mm的工具，最大直径为80mm（相邻空站为125mm），为从精细细节的微型工具到粗加工操作的大型工具的各种工具要求提供了灵活性。

3结构设计和精密工程特点

HARDINGE VA500采用了坚固的机器结构，为其精度能力奠定了基础。床和主要部件采用高级铸铁，具有先进的肋条图案，可提供卓越的阻尼特性和结构稳定性。这种构造方法有效地吸收了重型切削操作中的振动，同时在变化的负载条件下保持了几何精度。矿物铸造床选项代表了一项重大的技术进步，提供了大约六倍于传统铸铁的减振能力，这直接转化为改善的表面光洁度和延长的工具寿命，特别是在具有挑战性的材料中。

精确制导系统是VA500设计理念的另一个关键方面。直线运动部件采用高精度、预张紧的直线导轨，以最小的摩擦特性实现平稳、一致的运动。这些部件与具有双支撑连接的精密接地滚珠丝杠协同工作，以最大限度地减少负载下的偏转，并在整个机器的操作范围内保持定位精度。这些高质量运动部件的系统集成确保了无论机器是进行重型粗加工操作还是需要微米级精度的精细精加工过程，都能保持一致的性能。

热稳定性管理：VA500在其结构设计中融入了战略性的热对称性，并可能包括用于主轴和滚珠丝杠等关键部件的可选冷却系统，有效地最大限度地减少了热增长，并在长期生产运行和环境条件波动的环境中保持了精度。

轴驱动系统：该机器采用高扭矩交流数字伺服电机，结合先进的驱动放大器，提供卓越的响应能力和对轴运动的精确控制，有助于机器在整个切割过程中准确遵循复杂的刀具路径，同时保持指定的进给速度。

几何精度优化：通过制造过程中细致的对准程序和基于软件的补偿技术的集成，VA500最大限度地减少了垂直度、直线度和平行度偏差等几何误差，确保在工作范围内不同位置生产的零件保持一致的尺寸关系。

VA500的主轴系统是其精密工程的重点。盒式主轴组件采用精密角接触轴承，以平衡配置排列，最大限度地减少轴向和径向跳动，同时为重型材料的去除提供必要的刚度。主轴组件经过全面的测试和磨合程序，以确保从初始操作开始就具有最佳性能。可选的主轴冷却系统通过在长时间运行期间保持稳定的温度来进一步提高精度，在长循环时间或高速加工应用中保持精度，否则摩擦加热可能会影响性能。

4应用范围和材料兼容性

HARDINGE VA500立式加工中心在广泛的制造应用中表现出卓越的通用性，在精密部件生产方面具有特别的优势。该机器的配置使其非常适合模具制造中所需的复杂3D轮廓操作，在这些操作中，其稳定性、精度和精细表面光洁度表现出色。刚性结构、精确的热管理和先进的控制集成相结合，使注塑模具、压铸模具和冲压工具的生产只需最低的手工精加工要求，大大缩短了模具项目的交付周期，同时提高了模制部件的尺寸一致性。

在医疗器械制造领域，VA500满足生产植入物、手术器械和诊断设备组件的严格要求。该机器在小批量生产中保持严格公差的能力使其在该领域特别有价值，该领域的组件材料从钛和不锈钢到专业的医用级塑料和陶瓷。该系统的精度和可重复性确保了骨螺钉螺纹、关节面和微型机械接口等关键特征符合医疗应用所需的严格规范，通常还附有受监管制造环境的验证文件。

航空航天部件生产：VA500可以有效地加工各种航空航天材料，包括铝合金、钛和高温高温合金，生产结构部件、支架和驱动系统零件，这些零件必须能够承受极端的操作环境，同时保持严格的重量和平衡规范。

汽车精密零件：从燃油系统部件和传动元件到专用紧固件和传感器外壳，该机器提供了汽车行业所需的尺寸稳定性和生产一致性，无论是多台机器的大批量生产还是小批量的专用车辆部件。

电子和连接组件：VA500具有有色金属材料和工程塑料的能力，使其适用于生产连接器组件、波导结构和电子组件的安装夹具，在这些组件中，尺寸稳定性和精细表面光洁度对电气性能和屏蔽效率至关重要。

CNC加工中心可容纳广泛的工程材料，对硬化钢（高达55 HRC及以上）、铝合金（实现优异的表面光洁度而不会产生涂抹）和高温合金（尽管存在加工硬化倾向，但仍能保持刀具寿命和尺寸控制）表现出特别的熟练程度。该机器的刚性结构和先进的控制系统允许在这些具有挑战性的材料中实现高效的材料去除率，同时保持精细细节工作和严格公差维护的能力。这种材料的多功能性使制造商能够整合他们的加工操作，在同一台机器上运行不同类型的材料，而不会牺牲生产率或精度。

5比较优势和价值主张

HARDINGE VA500通过其精密工程、结构刚性和运营效率的独特组合，提供了一个引人注目的价值主张。与同类尺寸的标准加工中心相比，VA500在几个直接影响制造结果和总拥有成本的关键领域表现出卓越的性能。该机器的卓越精度和可重复性转化为更低的废品率、更少的返工和更低的检验成本，这些因素显著影响了盈利能力，特别是在制造具有严格几何公差或需要最小工艺变化的复杂几何形状的组件时。

操作效率是VA500立式加工中心的另一个显著优势。该机床20000 mm/min的快速移动速度，结合优化的加速和减速参数，大大减少了复杂多轴刀具路径中的非切削时间。随着零件复杂性的增加，这种效率变得越来越有价值，机器能够通过方向变化来保持程序化的进给速度，这将导致刚性较小的系统显著减慢。其结果是在不牺牲表面光洁度或尺寸精度的情况下缩短了循环时间，为制造商提供了相同资本投资的更高生产能力。

长期精度保持：VA500的热对称设计和高质量组件确保机器在延长的使用寿命内保持其原始精度规格，保护制造商的投资，并确保零件质量随时间推移保持一致，而无需频繁重新校准或调整。

过程集成能力：VA500兼容一系列自动化接口、工具监控系统和过程测量技术，是集成制造单元的理想平台，为制造商提供了一条随着生产需求的发展而提高自动化程度的途径。

技术支持和服务基础设施：在Hardinge全球技术支持网络和全面服务产品的支持下，用户可以从响应式维护支持、应用工程协助和现成的备件中受益，这些因素大大减少了潜在的停机时间并保护了生产效率。

VA500数控加工中心的总拥有成本与标准精密加工中心和专用超精密系统相比都是有利的。虽然初始投资可能超过基本加工中心的投资，但通过降低废品率、降低二次操作要求以及减少对熟练操作员手动精加工干预的依赖，回报得以实现。与专用超精密系统相比，VA500在为绝大多数高精度应用提供足够精度的同时，节省了大量成本，使精密加工技术可用于更广泛的制造业务。

6常见问题（FAQ）

哪些维护措施可以确保Hardinge VA500的长期精度？

VA500需要始终如一地遵守规定的维护计划，以在多年的使用中保持其精度能力。对导轨表面和滚珠丝杠组件进行定期润滑，定期验证轴线对齐情况，监测主轴性能参数，是预防性维护的基础。此外，应通过激光干涉仪和循圆测试仪定期验证机器的热补偿系统，以确保基于软件的误差校正保持最佳校准状态。使用原装Hardinge部件实施全面的维护计划，可以保留机器的原始精度规格，并保护制造商的投资。

与专用生产机器相比，VA500在大批量生产环境中的性能如何？

VA500专为精密应用而设计，通过其刚性、热稳定性和操作可靠性的结合，在大批量生产场景中表现出强大的性能。该机器在延长的生产运行中保持一致的精度，有记录的案例研究显示，数千个零件的关键尺寸偏差最小。对于需要精度和产量的制造商来说，VA500提供了一种引人注目的替代品，可以替代专用生产机器，这些机器可能会为了速度而牺牲精度，反之亦然。该机器与自动化接口的兼容性进一步增强了其生产能力，实现了与托盘更换器、机器人零件处理和过程测量系统的集成。

为了最大限度地提高VA500的性能，需要什么样的操作员技能水平？

虽然经验丰富的数控程序员和操作员可以充分利用VA500的先进控制系统和精度能力，但该机器的直观界面和预设循环使具有中级技能的人员可以使用。机器控制通常具有对话式编程选项以及传统的G代码兼容性，允许操作员快速实施标准操作，同时为复杂的自定义例程提供灵活性。对于从标准加工中心转型的制造商，Hardinge通常会提供有关VA500特定功能的全面培训，特别是专注于精密加工技术、刀具选择和工艺优化策略，以最大限度地发挥机器的独特优势。

在加工钛或因康镍合金等具有挑战性的材料时，VA500能否保持其精度规格？

VA500的刚性结构、高扭矩主轴和先进的控制系统使其特别适合测试传统加工中心极限的具有挑战性的材料。该机器通过其卓越的减振特性、热稳定性管理以及即使在加工硬化材料中也能保持恒定的切屑载荷，在加工钛、因康镍合金和其他高温合金时保持精度。该机器的控制系统通常包括专门为难加工材料设计的功能，例如自适应进给速度控制，即使材料硬度或横截面发生变化，也能保持最佳的切削条件。这些能力使VA500在从铝和塑料到最具挑战性的航空航天合金的整个工程材料领域同样精通。

VA500如何满足模具制造的具体要求？

VA500集成了几个特别有利于模具应用的功能，包括卓越的轮廓精度、精细的表面光洁度和高效的3D加工性能。该机器的精密滚珠丝杠和先进的伺服控制使其能够沿着复杂的多轴刀具路径平稳、精确地移动，保持一致的刀具啮合，并最大限度地减少轮廓表面上的方向标记或停留标记。主轴的旋转精度和最小的跳动确保了精确的刀具表示，这对于精细的细节工作和小直径刀具至关重要。此外，该机器的热稳定性确保了需要延长加工时间的大型模具从初始粗加工操作到最终精加工过程保持尺寸一致性，而不管制造环境中的环境温度波动如何。
