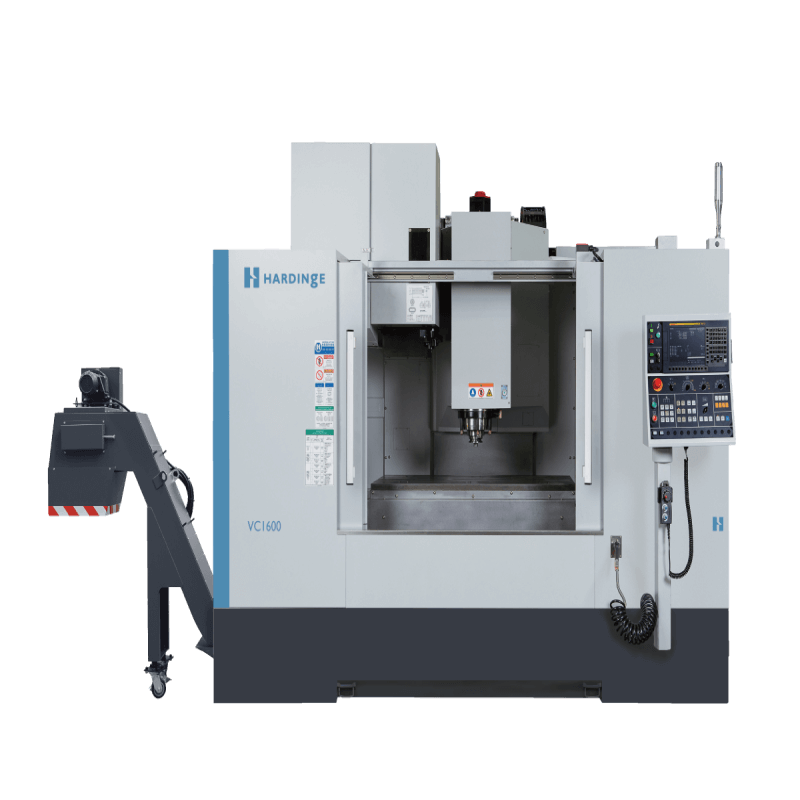

HARDINGE VC1600高精度立式加工中心VMC

HARDINGE VC1600是高精度VMC（立式加工中心）领域工程卓越的典范。这款坚固的立式加工中心旨在为从复杂的原型到大批量生产的各种加工任务提供卓越的精度、可靠性和性能。VC1600由Hardinge设计和制造，Hardinge是机床行业质量的代名词，它将重型铸铁结构与先进的热稳定性管理相结合，以确保在最苛刻的车间环境中获得一致的结果。对于微米级精度不可谈判的行业，包括航空航天、医疗、汽车和模具制造，这是一个理想的解决方案。

1产品概述和核心理念

HARDINGE VC1600建立在毫不妥协的质量和精度基础之上。作为高精度VMC，其主要设计目标是在长时间的生产运行中实现并保持严格的公差。该机器的结构基于一个刚性的、带有大量肋条的铸铁框架，该框架提供了卓越的阻尼性能，吸收了振动，并确保了一个稳定的切割平台。这种固有的稳定性对于实现精细的表面光洁度和延长刀具寿命至关重要。

该立式加工中心是Hardinge更广泛的VMC系列的一部分，旨在为各种工作范围要求提供可扩展的解决方案。特别是VC1600型号，其配置可在不牺牲精度的情况下处理较大的工件。其设计理念的核心是创造一个热稳定和机械坚固的切割环境，这是所有高精度加工的基石。该机器无缝集成到小型车间和大型制造单元中，为一次性工作和重复生产提供了所需的多功能性。

2详细技术规格

了解VC1600的功能需要深入了解其技术参数。该机器具有相当大的轴行程，X轴行程为1600毫米，Y轴行程为700毫米，Z轴行程为635毫米。这为各种零件提供了广阔的工作范围。工作台是一个关键部件，长1700毫米，宽700毫米，能够支撑1500公斤的最大载荷。

精度由机器的定位和可重复性指标来量化。VC1600的定位精度令人印象深刻，为0.012毫米，在所有线性轴（X、Y、Z）上的重复性为0.006毫米。主轴机头到工作台的距离范围为133mm至768mm，主轴中心线到Z轴导向盖的喉部距离为725mm，限定了工作空间。这些规格共同确保了VC1600能够处理大型、重型工件，同时保持其众所周知的高精度。

3关键设计特征和技术集成

3.1结构完整性和热稳定性

VC1600对精度的承诺始于其基础。该机器的底座、立柱和主轴箱由优质铸铁制成，与焊接钢结构相比，具有更优的减振性能。此外，Hardinge采用了先进的热稳定性管理技术。这可能包括对称肋、内部冷却剂路径和环境温度控制，以尽量减少关键部件的热增长。通过管理主轴、驱动器和环境条件产生的热量，VC1600确保在长时间运行中保持精度。

3.2高性能主轴系统

任何立式加工中心的核心都是主轴，VC1600通常配备高性能、精密平衡的主轴单元。这些主轴的设计旨在实现最小的径向和轴向跳动，这是高质量表面光洁度和延长刀具寿命的先决条件。它们通常由大容量、润滑脂填充或油冷角接触轴承支撑，这些轴承提供了去除重型材料所需的刚度以及精加工轻合金所需的速度。主轴冷却系统的集成有助于保持恒温，进一步提高精度，保护主轴免受热损伤。

3.3精密导轨和驱动系统

VC1600的运动系统设计用于平稳、精确和无摩擦的运动。该机器在所有三个轴上都使用硬化和研磨的线性导轨。这些导轨具有高刚性和出色的动态特性，有助于机器在振动最小的情况下快速加速和减速。该机芯由高扭矩伺服电机和精密滚珠丝杠驱动。预张紧滚珠丝杠可最大限度地减少间隙和热膨胀，而反馈系统（通常是高分辨率标尺）为CNC提供闭环控制，确保刀具路径完全遵循编程轨迹。

4性能和应用优势

4.1无与伦比的精度和表面光洁度

HARDINGE VC1600高精度VMC的主要优点是其能够生产具有卓越尺寸精度和卓越表面光洁度的零件。刚性结构、热稳定设计、精密主轴和精确运动控制系统的结合最大限度地减少了颤振、振动和热漂移引起的误差。这使得它特别适用于医疗行业的零件加工，在医疗行业，零件完整性至关重要，在航空航天行业，复杂的几何形状必须保持在严格的公差范围内。

4.2提高生产率和运营效率

除了精度，这款立式加工中心还专为提高生产率而设计。该机器坚固的结构允许激进的金属去除率，减少粗加工周期时间。快速移动速度和快速换刀机制进一步缩短了非切削时间。这种高效率，再加上机器的可靠性，可以降低每个零件的成本，提高投资回报率，这在竞争激烈的制造环境中是一个显著的优势。

4.3卓越的耐用性和长期投资回报率

投资VC1600是实现卓越制造的长期战略。使用优质部件，如高级铸铁、精密轴承和硬化导轨，可确保较长的使用寿命，同时将性能下降降至最低。这种耐用性转化为机器寿命内较低的总拥有成本。该机器的可靠性声誉也意味着更少的计划外停机时间，确保生产计划得到一致满足。

5行业应用和用例

HARDINGE VC1600在要求最高精度和可靠性的各种行业中都占有一席之地。在医疗器械行业，它用于加工钛和不锈钢等材料制成的手术器械、植入物和诊断设备的复杂部件。航空航天部门利用这台机器生产坚固的零件，包括那些材料完整性和精度至关重要的国防应用零件。

此外，汽车行业采用VC1600制造高精度部件，包括用于发动机和传动系统的部件，以及用于原型制作和制造模具。其处理1500公斤工作量的能力也使其适用于轴承行业，在那里它可以以所需的精度和表面光洁度加工大型轴承箱和座圈。最后，在一般的精密工程和电子领域，该机器因生产具有微米级可重复性的自动化设备的夹具、固定装置和组件而受到重视。

常见问题（FAQ）

HARDINGE VC1600最适合哪些特定行业？

HARDINGE VC1600专为精度至关重要的行业而设计。它非常适合医疗器械行业加工植入物和手术工具，航空航天和国防部门加工高完整性部件，以及汽车领域加工精密零件和原型。其强大的工作负载能力也使其成为轴承行业和制造复杂模具的理想选择。

VC1600的设计如何有助于其高精度和准确度？

VC1600的高精度源于多方面的设计方法。其重型铸铁结构提供了卓越的减振效果。其准确性的关键是热稳定性的管理，以尽量减少热引起的变形。精密研磨直线导轨和高质量滚珠丝杠和驱动系统的集成确保了平稳、精确的定位。这一切都得到了具有最小跳动的高性能主轴的支持，这对于实现精细的表面光洁度和保持严格的公差至关重要。

在将VC1600等VMC集成到现有车间时，需要考虑哪些关键因素？

集成VC1600需要仔细规划。首先，评估电力要求，确保您的设施的电力供应兼容。其次，考虑所需的物理空间和基础，因为机器很重，需要一个稳定的底座。第三，评估压缩空气和冷却液要求。最后，计划材料搬运——你需要能够安全有效地将1500公斤工件装载到工作台上的叉车或起重机等设备。

HARDINGE VC1600可以集成到自动化制造系统中吗？

是的，HARDINGE VC1600是集成到自动化制造单元的绝佳候选者。其坚固的结构和CNC控制系统旨在支持无人驾驶或熄灯操作。该机器可以配备托盘更换系统等选项，以实现连续生产，其中一个工件正在加工，另一个工件在机器外部设置。这使得它对于寻求最大化设备利用率的大批量生产环境非常有效。

VC1600通常配备哪些控制系统？

虽然具体的控制系统可能取决于客户的偏好，但HARDINGE VMC通常与领先制造商的高性能CNC系统搭配使用。这些控件因其处理能力、用户友好的界面和高级功能而被选中，例如用于平滑复杂刀具路径的高速前瞻、热补偿程序和自适应控制功能，这些功能可以实时优化加工参数，以提高效率和刀具寿命。
