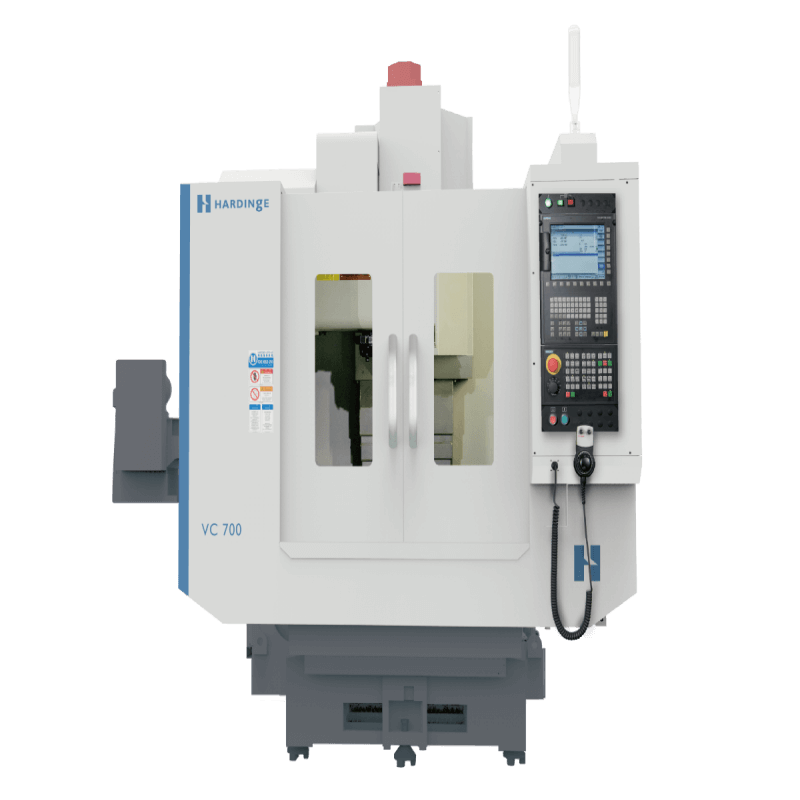

HARDINGE VC700高性能精密VMC加工中心

HARDINGE VC700是精密加工领域的权威解决方案，体现了美国为现代制造需求量身定制的卓越工程传统。这款Precision VMC经过精心设计，可在紧凑的占地面积内提供卓越的精度、坚固的刚性和卓越的运营效率。它专为机械车间和制造设施而设计，这些车间和设施需要航空航天、医疗和精密光学等行业复杂零件的卓越质量。VC700不仅仅是一台机器；它是一个集成系统，从基础铸件到高速主轴，每个组件都经过优化，以协调工作，确保卓越的表面光洁度、严格的公差和长期可靠性，适用于大批量生产和复杂的一次性组件。

1产品概述和核心技术理念

HARDINGE VC700是一款高性能立式加工中心，代表了久经考验的机械原理和先进制造技术的完美结合。Hardinge对VC系列的设计理念是创造“合适尺寸”的机器，在宽敞的工作空间和节省空间的车间物理存在之间实现最佳平衡。VC700旨在为精密切割提供稳定和减振的环境，这是加工硬化钢、稀有合金和微米级精度工程塑料的关键要求。它与行业领先的CNC控制器（如Fanuc 0i MF Plus或西门子828D）的集成使其成为任何高价值加工操作的通用和智能中心。

2深入的技术规范和性能指标

HARDINGE VMC的性能由其严格的技术规格明确规定。该机器具有X轴720毫米、Y轴410毫米和Z轴430毫米的轴向行程，提供了一个多功能的工作立方体。工作台尺寸为800毫米乘400毫米，额定承载能力为300公斤，可容纳各种零件尺寸和夹具。任何Precision VMC的关键区别在于其精度，VC700经过校准，在所有线性轴上具有≤0.008 mm的令人印象深刻的定位精度和≤0.004 mm的可重复性，并已根据ISO 230-2等国际标准进行了验证。这种精度水平确保了复杂的几何形状和紧公差特征在零件之间保持一致。

3关键设计特征和施工要素

3.1毫不妥协的结构刚度和热稳定性

VC700性能的基础是其用于底座和立柱的厚肋优质灰铸铁件。选择这种材料是因为其优越的固有阻尼性能，可以吸收切削力产生的振动能量，从而获得更好的表面光洁度和延长刀具寿命。使用有限元分析（FEA）进一步优化结构设计，以优化几何形状，确保在不同操作负载下具有最大的刚度和热稳定性。这种坚固的基础使VC700能够像高速精加工一样有效地进行重型铣削。

3.2高性能运动和制导系统

通过高质量组件和直接驱动设计的组合实现了精确运动。三个线性轴（X、Y、Z）由直接连接到直径32mm的C3级精密滚珠丝杠的伺服电机提供动力。这种直接耦合消除了间隙，并提供了高度响应的运动。为了提供指导，VC700采用了THK等知名制造商的高级线性辊道，具有高承载能力和出色的运动平稳性。这种组合确保了快速、准确的定位和较长的免维护使用寿命。

3.4先进的主轴和刀具技术

VC700的核心是一个强大而精密的平衡主轴。标准配置为12000 rpm、BBT40（Big Plus®）型，配备电动直接驱动系统，消除了皮带传动的低效和潜在振动。BBT40双接触锥度系统是一个关键特征，其中刀架在锥度和端面上与主轴相接，从而大大提高了刚度和刀架安全性。该系统显著提高了加工稳定性，允许更高的金属去除率，并提高了Z轴的可重复性。每次换刀前，自动吹扫系统都会清洁主轴锥度，防止污染物影响刀具座精度。

3.5综合自动化和安全系统

VC700专为不间断运行而设计，标配可靠的臂式自动换刀装置（ATC），可容纳20个工位。这允许在没有人工干预的情况下，为复杂的加工周期提供多样化的工具库。操作员安全至关重要，其特点是带有硬连线锁定机制的联锁安全门，可在机器循环时防止进入，确保安全的工作环境。

4运营优势和实际应用优势

HARDINGE VC700的精心设计为最终用户带来了直接、切实的好处。该机器的卓越刚性和热稳定性使其具有处理从铝、不锈钢到高温合金等各种材料的独特能力。这使得Hardinge VMC成为遇到各种工作的车间的理想单平台解决方案。高速主轴和快速横移速度最大限度地减少了非切割时间，从而缩短了循环时间并提高了吞吐量。此外，VC700设计经过验证的可靠性和低维护要求最大限度地延长了机器的正常运行时间，提供了更好的投资回报，并降低了机器生命周期内的总拥有成本。

5种不同的应用场景和行业解决方案

VC700的多功能性使其成为众多高科技领域的宝贵资产。在医疗器械行业，其高精度和可重复性对于制造复杂的手术器械部件、骨科植入物和诊断设备部件至关重要。航空航天部门利用VC700为燃料系统、执行器和航空电子设备外壳生产坚固可靠的部件，在这些部件中，材料完整性和尺寸精度是不可谈判的。此外，该机器非常适合模具行业，其实现优异表面光洁度的能力减少了手动抛光的需要，加快了注塑模具和压铸模具的上市时间。

扩展视角：精密VMC技术的战略价值

投资HARDINGE VC700这样的机器是一项战略决策，会影响制造商的能力、声誉和底线。

精密VMC在现代数字化工厂中的作用

Precision VMC不再是一个孤立的自动化孤岛。像VC700这样的机器旨在无缝集成到数字制造生态系统中。凭借以太网和USB等标准连接选项，VC700可以轻松地将操作数据馈送到全厂监控系统，从而实现实时性能分析和预测性维护调度。这种连接是构建熄灯制造单元的第一步，机器可以在无人值守的情况下长时间运行，大大提高了资产利用率。

做出知情选择：关键选择标准

在评估立式加工中心时，必须考虑基本规格以外的几个因素。主轴技术（BT与BBT）与可实现的零件质量和加工效率直接相关。该机器的结构及其直线运动部件的质量是其长期精度和耐用性的领先指标。可维护性、获得技术支持和培训的可用性对于多年来保持峰值性能也至关重要。HARDINGE VC700在所有这些方面都得分很高，这得益于其全球服务网络和制造耐用机器的声誉。

常见问题（FAQ）

Hardinge VC700最适合哪些特定行业？

VC700非常适合精度、可靠性和卓越表面光洁度至关重要的行业。这包括用于植入物和手术工具的医疗和牙科行业，用于关键部件的航空航天工业，用于原型和高性能零件的汽车行业，以及其稳定性和精度缩短精加工时间的模具行业。

BBT40主轴系统与标准BT40有何不同，为什么它很重要？

BBT40系统采用双触点设计。标准BT40刀架仅在锥面上接触主轴，而BBT40刀架则同时接触锥面和主轴面。这创造了一个更刚性的连接，最大限度地减少了重型切削过程中的刀具偏转，并抑制了振动。其结果是能够进行更激进的切削，实现更好的表面光洁度，并显著提高刀具寿命和尺寸一致性，特别是在Z轴铣削操作中。

VC700长期精度的关键因素是什么？

几个工程功能协同工作，以确保精度的持久性。使用高质量的灰铸铁件可提供固有的振动阻尼和热稳定性。预张紧的C3级滚珠丝杠和高精度直线导轨可抵抗磨损并保持对齐。此外，直接驱动主轴和BBT40刀具系统最大限度地减少了潜在的误差源。最后，Hardinge在工厂严格的校准和测试程序为机器的制造精度设定了很高的基准。

VC700可以集成到自动化制造单元中吗？

当然。VC700是自动化的优秀候选者。其坚固的结构和热稳定性使其适用于长时间无人值守的循环。标准ATC可以补充托盘池系统或与机器人装载机集成，以实现连续生产。该机器的CNC系统提供了与外部自动化设备通信的标准接口，使其成为希望扩大生产能力的商店的灵活和面向未来的投资。
