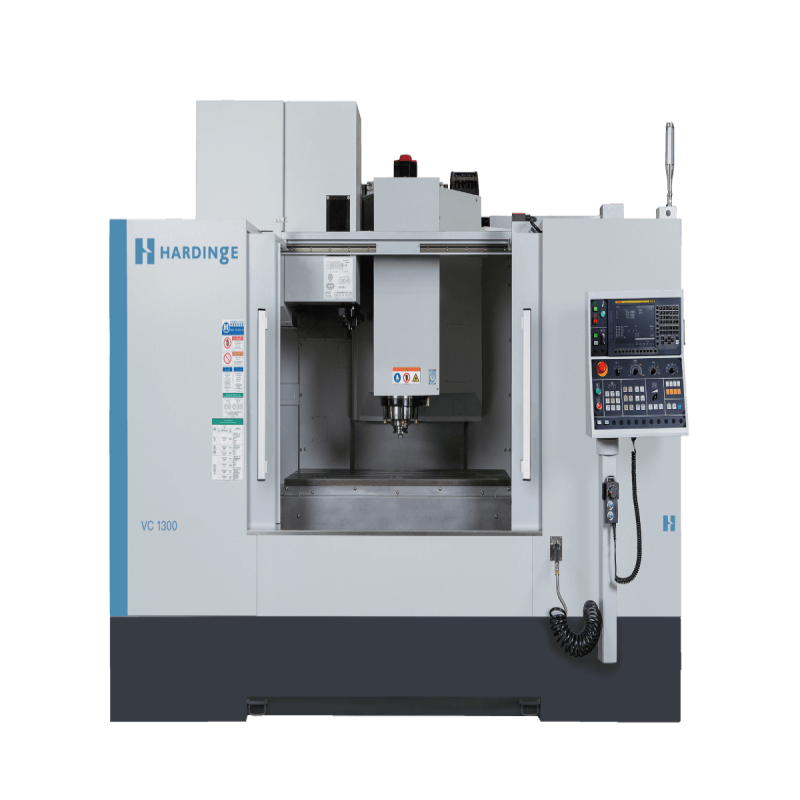

HARDINGE VC1300高速精密立式加工中心

HARDINGE VC1300精密立式加工中心是高精度制造领域先进工程的证明。该型号由HARDINGE设计和制造，HARDINGE是机床行业可靠性和创新的代名词，旨在为最苛刻的加工任务提供卓越的精度和稳定性。VC1300结构坚固，注重刚性和热稳定性，即使在长生产周期内也能保持严格的公差。它是广泛行业的理想解决方案，包括航空航天、医疗、汽车和模具制造，在这些行业中，精度、可重复性和不妥协的质量是在竞争环境中取得成功的不可谈判的要求。

1.产品概述和品牌传承

VC1300是Hardinge著名的VC系列立式加工中心的杰出成员。多年来，Hardinge通过专注于精度、耐用性和技术集成的核心原则建立了强大的声誉。该公司的设计理念强调系统方法，从基础铸件到主轴和控制系统，每个组件都设计得完美协调。这确保了最终用户收到的机床大于其零件的总和。VC1300体现了这一理念，代表了一种机器，它不仅是按照数据表上的规格制造的，而且是为了在整个使用寿命内保持真实世界的生产力和精度，支持制造商实现更高水平的卓越制造。

2.技术规格和性能指标

HARDINGE VC1300由一组技术规格定义，这些规格确定了其容量和性能范围，使其适用于加工大中型工件。

轴行程和工作包络：该机器提供大量的轴行程，X轴行程为1300毫米，Y轴行程为700毫米，Z轴行程为635毫米。这为各种组件提供了充足的工作空间。

定位和重复精度：VC1300的一个标志是其卓越的精度。该机器在所有线性轴（X、Y、Z）上的定位精度为0.012 mm，重复精度为0.006 mm。这种高精度确保了复杂零件在第一次和每次后续迭代中都能正确加工。

工作台和负载能力：工作台长1425毫米，宽700毫米，为零件和夹具提供了一个坚固稳定的平台。它由1500公斤的坚固承重能力支撑，允许在不影响机器性能的情况下安全安装重型工件或复杂的夹具设置。

主轴配置和速度：虽然具体的主轴选项可能有所不同，但Hardinge的这类机器通常具有专为功率和精度而设计的高性能主轴。主轴前端到工作台表面的距离范围为133毫米到768毫米，主轴中心线到Z轴防护间隙（喉部距离）为725毫米，提供了显著的垂直灵活性。

3.核心设计特征和结构要素

VC1300的性能源于其细致的设计以及在整个结构中使用高质量的材料和组件。

刚性机床床身和结构：VC1300的基础是其密肋、高质量的铸铁床身。选择这种材料是因为它具有卓越的减振能力，这对于实现精细的表面光洁度和保持工具的完整性至关重要。整个结构采用有限元分析（FEA）进行设计，以优化几何形状，实现最大的静态和动态刚度，有效抵抗切削力并最大限度地减少挠度。

精密轴驱动和导向系统：所有直线轴均由高扭矩伺服电机和精密预紧滚珠丝杠提供动力。这种组合确保了快速、灵敏和准确的定位。轴在硬化和研磨的线性导轨上移动，该导轨提供低摩擦运动、高刚性和出色的耐磨性，有助于提高机器的长期精度。

热稳定性管理：为了对抗可能影响精度的热增长的影响，Hardinge采用了先进的冷却策略。这些可能包括在主轴外壳中保持一致温度的主轴冷却系统和最小化机器结构内热量不均匀分布的热对称设计。

先进的数控控制和软件：VC1300通常配备最先进的数控系统，如西门子Sinumerik平台。这为编程、模拟和操作提供了一个强大且用户友好的界面。该控制支持高速加工算法、5轴变换和自适应轮廓控制等复杂功能，这些功能对于高效准确地加工复杂几何形状至关重要。

4.主要应用领域和行业解决方案

HARDINGE VC1300融合了精度、功率和尺寸，使其成为众多高科技和高价值制造业的多功能资产。

航空航天和国防部件：该机器非常适合用钛和因康镍合金等难加工材料生产结构部件、起落架零件和发动机外壳。其稳定性和准确性对于满足该行业严格的质量和安全标准至关重要。

医疗器械和植入物制造：在医疗领域，组件通常具有复杂的几何形状，需要无可挑剔的表面光洁度，VC1300表现出色。它能够用不锈钢、钴铬合金和PEEK等材料加工手术器械、骨科植入物和假肢，确保符合关键的生物医学规范。

汽车原型和高性能零件：汽车行业利用VC1300创建精确的原型、发动机部件和变速器零件。其高效处理黑色和有色金属材料的能力使其成为赛车运动应用和下一代汽车技术开发的理想选择。

精密模具制造：对于工具和模具行业，VC1300为生产注塑模具、冲压模具和锻造模具提供了必要的精度和表面光洁度。该机器的刚性允许对硬化的工具钢进行积极的铣削，从而减少整体加工时间并提高项目吞吐量。

5.经营优势和经济效益

投资HARDINGE VC1300可转化为几个关键优势，直接影响生产率、质量和总拥有成本。

提高零件质量和一致性：该机器出色的可重复性确保生产的每个零件都与第一个零件相同，大大降低了废品率和对后处理检查的需求。这种一致性对于大批量生产和关键部件制造来说是无价的。

提高吞吐量和缩短循环时间：VC1300具有高速遍历率和快速加速/减速等功能，可最大限度地减少非切割时间。当与高速加工能力和通过主轴的高压冷却液相结合时，它可以显著减少整体零件循环时间，提高车间的整体产能。

卓越的表面光洁度和刀具寿命：机器结构的固有刚性和减振特性，再加上稳定精确的主轴，可以实现更高的金属去除率和更精细的表面光洁性。这种稳定性还可以减少颤振，从而延长切削刀具的寿命，随着时间的推移降低刀具成本。

长期可靠性和准确性保持：Hardinge对高质量制造和使用优质组件的承诺确保了VC1300是一种耐用资产。该机器的设计可在多年内保持其原始精度，即使在要求苛刻的生产环境中，也能保护制造商的投资并确保一致的回报。

扩展视角：精密立式加工中心在现代制造业中的作用

了解像VC1300这样的机器适合的更广泛背景有助于欣赏其在车间的战略价值。

1.精确性和可重复性的战略重要性

在现代制造业中，质量的定义与尺寸精度和可重复性有着内在的联系。精密立式加工中心超越了基本的铣削和钻孔；它是一个致力于在长时间内反复保持异常严格公差的系统。这种能力在组件故障不是一种选择的行业中至关重要，例如航空航天或医疗植入物。VC1300公布的可重复性为0.006毫米，这是一个可量化的指标，让工程师和质量保证团队有信心设计和生产越来越复杂和集成的组件，知道机器将以坚定不移的一致性执行程序。

2.导航立式加工中心的选择

选择正确的VMC是一项关键的资本投资决策。除了基本行程和主轴功率外，还必须考虑几个因素。

精度规格与应用需求：将机器的规定精度（例如0.012毫米的定位）与要生产的零件所需的实际公差相匹配至关重要。过度指定会导致不必要的成本，而指定不足会导致零件拒收。

刚性和动态性能：机器的结构，包括铸件的质量和导轨的尺寸，直接影响其在负载下处理重切削和保持精度的能力。像VC1300这样坚固的机器将表现出最小的振动，从而实现更高的材料去除率和更好的表面光洁度。

控制系统和软件生态系统：CNC控制是机器的大脑。许多Hardinge机器上使用的西门子Sinumerik等复杂系统提供了先进的功能，可以简化编程，优化高速加工的刀具路径，并促进复杂的多轴操作，这可能是未来工作的必要条件。

可维护性和技术支持：VMC的长期价值也取决于制造商的支持网络。获得响应迅速的技术服务、全面的培训和现成的备件对于最大限度地减少停机时间和确保连续运行至关重要。

常见问题（FAQ）

VC1300的哪些具体设计特征有助于其高精度和可重复性？

VC1300的高精度是整体设计方法的结果。该机器采用优质铸铁床身，带肋结构，具有卓越的减振性能。其硬化和研磨的线性导轨确保了平稳和精确的轴运动，而预张紧的滚珠丝杠则最大限度地减少了热增长和间隙。此外，主轴冷却系统的集成以及机器设计中对热对称性的全面关注，共同稳定了工作温度，这是保持长期精度和可重复性的关键因素。

2.VC1300最适合哪种材料？

HARDINGE VC1300被设计成一个高度通用的平台，能够有效地加工各种材料。其刚性结构和强大的主轴驱动使其非常适合要求苛刻的合金，包括不锈钢、钛和因康镍合金，这些合金在航空航天和医疗应用中很常见。同时，借助合适的主轴和切削刀具，它可以在铝和其他有色金属中实现高速加工性能，使其在模具和一般精密工程领域同样具有价值。关键是选择合适的主轴和刀具选项，以匹配主要材料焦点。

3.机器的控制系统如何提高可用性和生产率？

VC1300配备了西门子Sinumerik等先进的数控系统，受益于优先考虑电源和用户体验的控制系统。该系统提供直观的编程界面、复杂的刀具路径优化，以实现更平滑的加工和更短的循环时间，以及强大的模拟功能，以防止碰撞。自适应轮廓控制等功能可以自动调整进给速度，以保持最佳的切屑负载，保护刀具和工件，同时最大限度地提高材料去除率。

4.使用VC1300的主要行业是什么？为什么？

VC1300的主要采用者是精度、可靠性和处理各种材料的能力至关重要的行业。这包括用坚硬材料加工关键部件的航空航天工业，生产复杂和高公差植入物和仪器的医疗部门，原型和高性能零件生产的汽车行业，以及制造高质量模具的工具和模具行业。这些行业选择VC1300是因为它经过验证能够提供一致的结果，并且其坚固的结构能够承受严格的生产计划。

5.安装VC1300时应考虑哪些关键因素？

正确的安装对于实现机器的额定性能至关重要。关键考虑因素包括确保有一个结构足够的基础，能够支撑机器的重量和阻尼操作振动，提供符合制造商规范的清洁稳定的电源，以防止电气问题，并在车间安装有效的空气过滤和温度控制系统，以尽量减少污染物的进入，减少环境热波动，这些波动可能会随着时间的推移微妙地影响机器的几何形状和精度。
