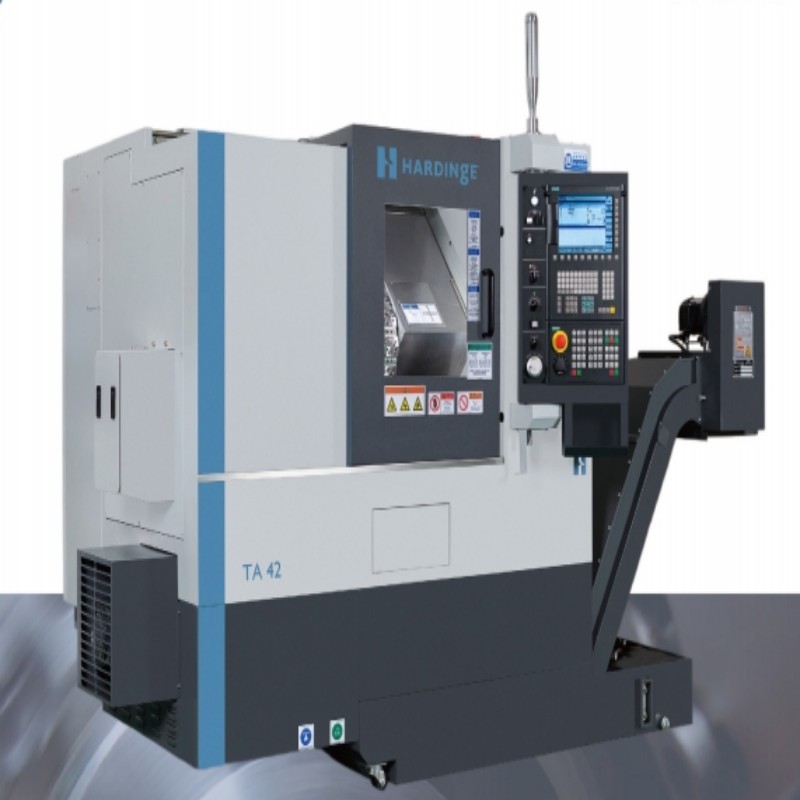

HARDINGE TA42 MSY数控车削中心用于硬质零件加工

1艰难市场中的产品概述和战略定位

HARDINGE TA42 MSY代表了精密加工的复杂发展，将自己定位为专为复杂硬化零件车削应用而设计的高性能CNC车削中心。这种多任务加工解决方案集成了先进的Y轴功能和次级主轴操作，可以在一次设置中完成复杂的零件，消除了对次级操作的需求，大大缩短了总生产时间。

作为Hardinge著名的T系列超精密产品线的一部分，TA42 MSY建立在该公司125年的卓越精密制造传统之上。该机器经过专门配置，以满足市场对能够处理高达62 HRC的硬化材料的完整加工解决方案日益增长的需求，这使得它对于需要特殊尺寸稳定性和难加工材料表面光洁度的行业特别有价值。

TA42 MSY背后的战略设计理念是提供一个制造平台，将超精密车削能力与铣削和钻孔操作相结合，所有这些都在同一个工作范围内。这种多方面的方法使制造商能够生产具有严格几何公差的复杂部件，同时保持航空航天、医疗器械和高性能汽车应用等行业所需的卓越表面光洁度。

2技术规范和机器架构

TA42 MSY采用了一个坚固的机器基础，该基础始于其专利的“夹头就绪”主轴配置，允许在没有适配器的情况下直接安装夹头，以获得更高的工件精度和更大的可用工作区域。这种创新的主轴设计最大限度地减少了工件的悬垂，直接将主轴精度传递给工件，以提高尺寸精度和表面光洁度。

精密运动系统规格包括X和Z轴定位精度为0.004mm，重复性为0.002mm，两个轴都配备了精密标尺，可有效抵消热膨胀效应。当配置标准16C夹头和Hardinge T型转塔时，该机器的工作包络提供最大加工直径354mm和最大车削长度435mm，X轴行程180mm，Z轴行程435mm。

多任务配置包括一个转速为6000 RPM的主轴和一个同步的副轴，用于在一次操作中完成零件加工。集成Y轴为偏心铣削和钻孔操作提供±25mm的行程。该机器采用Hardinge专有的BMT（块状刀具安装系统），具有45mm的刀具接口，为硬化材料的重型加工操作提供了卓越的刚性。

3核心技术和性能创新

先进的热稳定性管理是TA42 MSY设计中的一项关键创新。该机器采用了一个主动温度控制系统，在延长生产运行期间保持一致的热条件。聚合物混凝土填充床结构进一步增强了这种热稳定性，该结构提供了卓越的振动阻尼和长期的几何稳定性，这对于在生产环境中保持微米级精度至关重要。

通过机器优化的结构动力学和伺服控制系统，实现了精密增强的硬车削能力。TA42 MSY可以实现0.25μm的工件圆度、5μm的轮廓精度和Ra 0.2μm的表面粗糙度。在加工耐热高温合金或钛合金时，由于其出色的动态刚度和减振特性，该机床的刀具寿命比传统车削中心延长了50%。

集成多轴加工系统可在单个卡盘中完成零件制造。Y轴功能允许复杂的轮廓铣削、交叉孔钻孔和偏心特征生成。同步的次级主轴为后加工操作提供了完整的零件转移，消除了手动零件处理，并确保了第一和第二操作特征之间的完美对齐。

4应用特定的解决方案和行业实施

TA42 MSY能够加工钛合金、钴铬合金和外科不锈钢等难加工的生物相容性材料，使医疗部件制造业受益匪浅。该机器的精度和多任务处理能力使其成为生产具有所需表面完整性和尺寸精度的复杂骨科植入物、手术器械部件和牙科修复体的理想选择。

航空航天和国防应用利用了该机器处理耐热高温合金和钛基材料的能力。TA42 MSY高效地加工燃油系统部件、液压控制元件和导航系统部件等部件。该机器的硬车削能力可以替代硬化航空航天部件的研磨操作，在保持所需质量标准的同时显著缩短加工时间。

汽车高性能部件代表了另一个战略应用领域，特别是变速器部件、燃油喷射部件和涡轮增压器元件。该机器在大批量生产环境中保持精度的能力使其对于在硬化材料加工中需要精度和生产率的制造商来说非常有价值。

5与替代制造方法的比较分析

使用TA42 MSY时，硬车削与磨削操作具有显著优势。硬车削工艺可实现更快的材料去除，更大的几何形状变化灵活性，并消除昂贵的砂轮库存。当在TA42 MSY等精密平台上执行现代硬车削技术时，可以实现与磨削操作相当的表面质量和尺寸精度，同时缩短加工时间并提高设计灵活性。

多任务与传统数控车削的对比展示了TA42 MSY在复杂零件制造方面的优势。传统方法需要在不同设备上进行多台机器设置，从而引入累积误差并增加非切割时间。TA42 MSY在单一设置中的完整加工能力确保了特征到特征的关系保持在严格的公差范围内，同时显著减少了总制造时间和在制品库存。

TA42 MSY与传统车削中心的技术区别在于其独特的超精密主轴技术、热稳定性管理和多轴功能的结合。虽然传统的车削中心主要关注旋转对称零件，但TA42 MSY通过其Y轴和次级主轴操作将这一能力扩展到包括复杂的棱柱特征，为复杂部件提供了全面的制造解决方案。

6运营优势和生产经济

通过TA42 MSY的一次安装功能实现了总制造时间的缩短。通过消除二次操作和减少工序之间的物料搬运，该机器显著缩短了总生产时间，同时提高了整体质量的一致性。非增值活动的减少直接转化为制造成本的降低和精密部件上市时间的加快。

机器的卓越刚性和动态稳定性提高了工具性能和经济性。由于振动减少和切削条件更加一致，刀具寿命更长。专有的BMT工具系统提供了快速转换能力，同时保持了高可重复性，进一步缩短了设置时间，提高了机器利用率。

在硬车削应用中，卓越的表面完整性是TA42 MSY性能的标志。该机器消除白层形成的能力——这是硬车削中常见的挑战，会危及部件的疲劳寿命——确保了卓越的部件可靠性和寿命。这种表面完整性优势对于航空航天、医疗和汽车应用中的安全关键部件尤其有价值。

常见问题（FAQ）

“夹头就绪”主轴设计为精密加工提供了哪些具体优势？

获得专利的“夹头就绪”主轴设计消除了对适配器板的需求，允许将夹头卡盘直接安装到主轴前端。这种配置提供了更短的刀具堆叠，提高了刚性，最大限度地减少了重型切削操作中的工件偏转和振动。减少的悬垂意味着更好的同心度、更好的表面光洁度和更长的刀具寿命，这在加工难加工材料或保持严格公差时尤为重要。

TA42 MSY如何解决延长精密加工操作期间的热稳定性问题？

TA42 MSY采用了多种热管理策略，包括一个主动冷却系统，可保持关键机器元件的一致温度。聚合物混凝土填充的基础提供了优异的阻尼特性和热稳定性，而将发热部件放置在远离关键结构元件的地方，可以最大限度地减少热变形。此外，线性标尺反馈系统补偿了任何最小的热增长，在整个生产周期内保持定位精度。

TA42 MSY可以有效加工哪些类型的材料和硬度水平？

TA42 MSY设计用于处理各种工程材料，从传统的钢和铝合金到难以加工的耐热高温合金。该机器尤其擅长硬化零件车削应用，能够加工硬度高达62 HRC的材料，包括工具钢、轴承钢和表面硬化部件。这种能力使制造商能够在许多应用中用硬车削代替磨削操作，从而显著缩短加工时间。

与传统车削中心相比，Y轴功能如何增强机器的多功能性？

集成的Y轴提供±25mm的垂直移动，可实现偏心铣削、钻孔和攻丝操作，而无需在单独的设备上进行二次设置。该功能允许对具有偏离中心轴特征的复杂部件进行完整加工，包括交叉孔、平面和不对称几何形状。Y轴功能将机器从纯车削中心转变为完整的旋转零件制造系统。

哪些行业从TA42 MSY的特定功能中受益最大？

TA42 MSY在需要高精度和复杂几何形状的硬化材料的行业中具有特别的优势。医疗行业有利于植入物和手术器械制造；航空航天制造商重视其耐热合金加工能力；汽车供应商将其用于变速器和燃油系统部件；一般精密工程公司将其应用于需要极高精度和表面光洁度的模具部件和精密机械零件。
