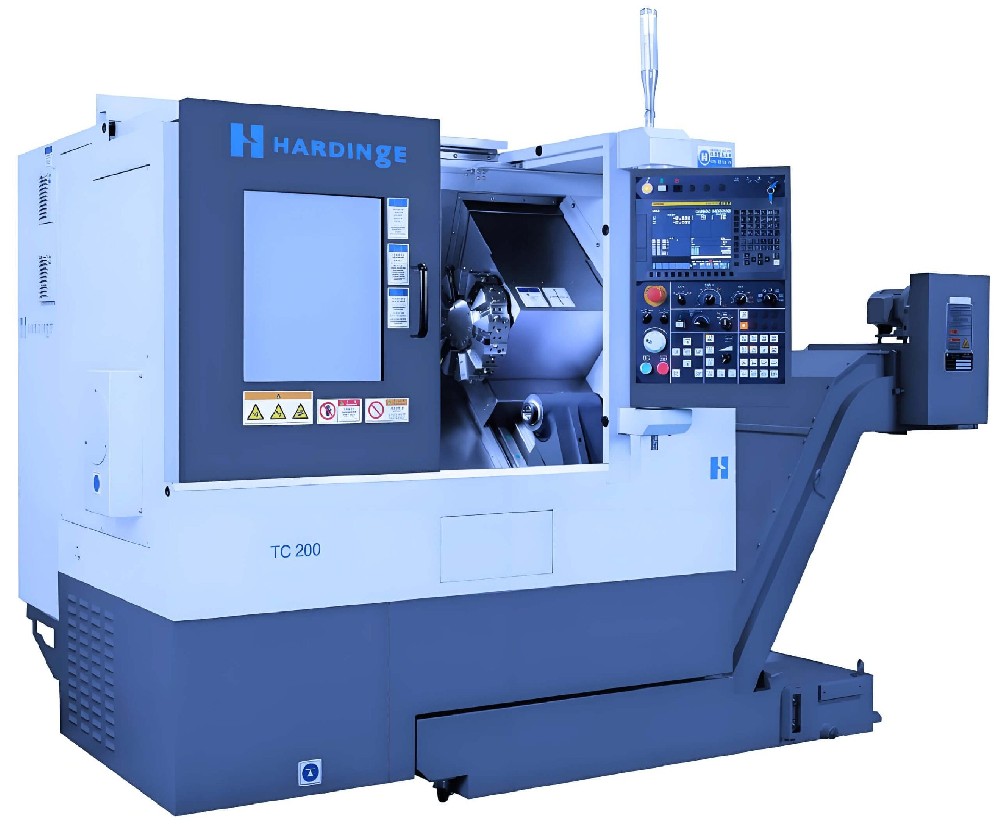

Hardinge TC200超精密工业数控车床

HARDINGE TC200是一款强大的工业数控车床，专为拒绝在精度和可靠性上妥协的制造商而设计。该机器体现了Hardinge在超精密加工方面的卓越传统，为生产具有卓越精度和可重复性的复杂部件提供了强大的解决方案。TC200的设计注重刚性、热稳定性和用户友好的操作，标配功能强大的Fanuc 0i TF Plus控制系统，使其成为车间和大批量生产环境中通用且高效的资产。它的能力特别适合航空航天、医疗和汽车行业，在这些行业，公差很紧，质量至关重要。本文深入探讨了技术规格、设计创新和实际应用，使TC200成为高精度车床技术领域的杰出选择。

1技术规格和物理尺寸

HARDINGE TC200具有宽敞的工作空间，可容纳各种尺寸的零件。该机器的最大摆动直径为500毫米，使其能够轻松处理大型工件。其最大加工直径为350毫米，Z轴行程为350毫米。在不牺牲精度的情况下，可以生产细长的零件。X轴的行程为178毫米，为复杂的车削和端面加工提供了充足的空间。

在精度方面，TC200的制造和测试完全符合严格的ISO 230-2车削中心标准。这种对质量保证的承诺带来了卓越的轴定位精度：X和Z轴的定位精度均为0.008 mm。此外，该机器表现出卓越的可重复性，两个轴的全行程可重复性均为0.004 mm，确保生产运行中的每个零件都与上一个零件一致。标准配置包括一个10工位T型转塔和一个8英寸卡盘，形成了一个强大且随时可用的制造单元。

2核心设计特征和工程理念

2.1毫不妥协的结构刚度和热稳定性

任何高精度车床的基础都是它能够抵抗加工过程中产生的力和热量。TC200的底座和核心部件由高质量的聚合物混凝土或厚肋铸铁制成，与传统的钢框架相比，具有更优的减震性能。这种固有的阻尼对于实现精细的表面光洁度和延长刀具寿命至关重要。此外，该机器旨在有效地管理热增长。主轴和滚珠丝杠等关键部件通常配备有冷却系统，以保持一致的温度。这种工程重点使TC200能够在最短的预热时间内实现并保持低至0.00012英寸（3微米）的总直径偏差，这是高精度工作的关键因素。

2.2高精度主轴和刀具系统

TC200的核心是高性能主轴，这是其作为精密工业数控车床的核心。Hardinge在夹头技术方面的传统在TC200的“夹头就绪”主轴设计中显而易见。该专利系统允许在没有适配器的情况下直接安装夹头，最大限度地减少悬垂并最大限度地提高刚度。其结果是将主轴的固有精度更直接地传递给工件，从而产生更好的尺寸控制和卓越的表面光洁度。主轴采用高精度、预紧轴承，通常由集成电机驱动，消除了与皮带传动相关的振动和功率损失的可能性。这种设置确保了高扭矩传递和旋转精度，这对于要求苛刻的材料和精细的精加工切割至关重要。

2.3先进的控制和反馈系统

没有精确的控制，精密加工是不可能的。TC200标配Fanuc 0i TF Plus数控系统，以其可靠性和强大的加工能力而闻名。为了补充这种控制，机器可以配备高分辨率的反馈装置。例如，在X轴上包含高精度玻璃标尺可以提供直接的位置反馈，有效地消除了滚珠丝杠中机械间隙或热膨胀可能引起的误差。这创建了一个闭环系统，保证工具移动到精确的指令位置，使控制分辨率达到0.00001英寸，可重复性达到0.00003英寸。

3性能和运营优势

3.1卓越的表面光洁度和几何精度

TC200的刚性结构、稳定的主轴和精确的反馈系统的协同效应直接转化为卓越的零件质量。该机器能够生产8微英寸或更高的表面光洁度，减少或消除了对二次精加工操作的需求。通过严格的球杆测试验证了所生产零件的高几何精度，确保圆度和轮廓精度满足最严格的应用要求。

3.2提高生产率和运营灵活性

TC200的设计不仅注重精度，还注重效率。标准的10工位T型转塔允许为复杂零件提供各种工具，从而在单一设置中方便复杂的车削、钻孔和镗孔操作。实时工具和C轴控制选项进一步将其功能扩展到铣削车削加工领域，允许在一次夹紧中完成零件，并大大缩短了总生产时间。直观的Fanuc控制系统通常与用户友好的界面相结合，简化了编程和设置，使熟练的机械师能够轻松使用，并缩短了新操作员的学习曲线。

4目标行业和应用场景

HARDINGE TC200主要应用于精度不可谈判的行业。在医疗行业，它用于制造手术器械和植入物的关键部件，其中生物相容性和严格的公差至关重要。航空航天工业依靠TC200生产高完整性的部件，如液压配件和传感器外壳，这些部件由坚硬的异国合金制成。此外，汽车行业利用该车床制造精密变速器零件、燃油系统部件和其他大批量、高精度元件。它的坚固性也使其成为模具行业的理想选择，在那里它可以加工具有出色表面质量的复杂型芯和型腔。

5品牌传承与技术背景

一个多世纪以来，哈丁公司一直是机床行业的中坚力量，在“超精密”加工方面享有盛誉。TC200是这一丰富遗产的产物，将数十年的学习和创新融入其设计中。该公司的T系列车削中心，包括TC200，因其在高精度、高性能车削方面树立了标准而受到认可，使制造商能够提高其零件质量和制造能力。Hardinge的理念整合了设计和制造中的最佳实践，通常导致机器需要最少的人为干预才能以最高的精度生产零件。

常见问题（FAQ）

1.Hardinge TC200最适合哪些具体应用？

TC200专为高精度、大批量制造而设计。它在航空航天、医疗和汽车等行业表现出色，这些行业的组件需要极其严格的公差和卓越的表面光洁度。其刚性和精度使其成为在独立和集成生产单元配置中加工各种材料（包括金属、塑料和先进复合材料）的复杂零件的理想选择。

2.“夹头就绪”主轴设计如何有利于加工过程？

获得专利的“Collet-ready”主轴是一个显著的差异化因素。它允许在没有适配器的情况下直接安装夹头，从而最大限度地减少悬垂并最大限度地提高刚度。这种直接连接确保了主轴轴承的固有精度直接传递到工件上，从而产生更好的TIR（总指示器偏转），改善了表面光洁度，并由于减少了振动而延长了刀具寿命。

3.TC200采取了哪些措施来确保长期的热稳定性和准确性？

TC200的设计以热稳定性为核心考虑因素。主要功能通常包括主轴和滚珠丝杠的冷却系统，以管理热量的产生。此外，机器结构使用热稳定材料，轴上可能包含直接反馈标尺，有助于补偿任何最小的热增长，确保长期生产运行中的一致精度和可重复性。

4.TC200可以集成到自动化制造系统或单元中吗？

是的，TC200是自动化的优秀候选者。其强大的控制系统和标准化的接口允许与机器人零件装载机和卸载机、龙门架系统和输送式物料搬运解决方案无缝集成。这使得它非常适合熄灯制造环境，在这种环境中，它可以长时间无人值守地运行，大大提高了整体生产率。
