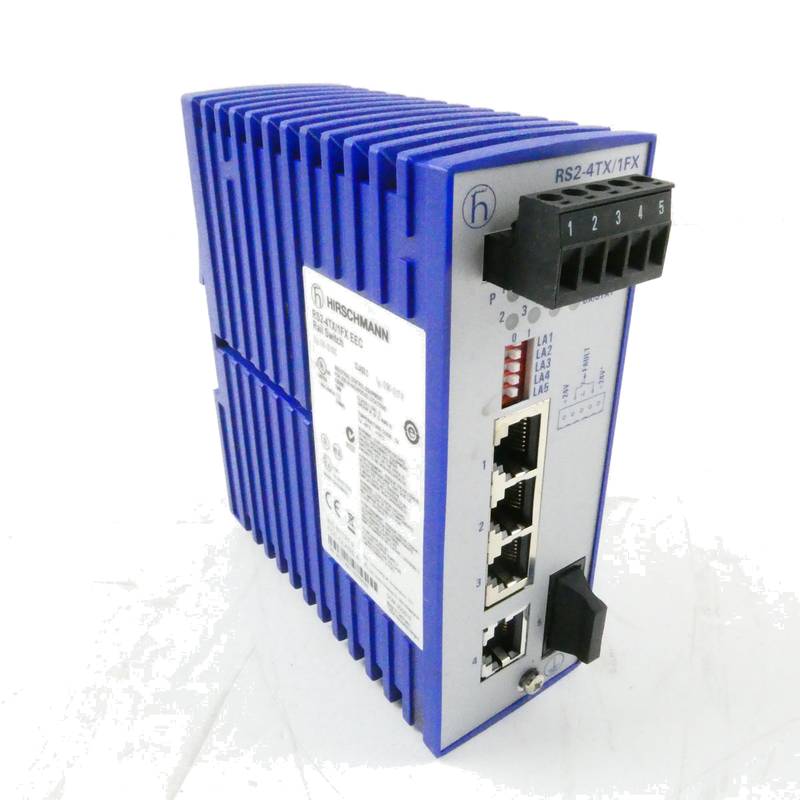

工业以太网交换机Hirschmann RS2-4TX/1FX EEC硬化DIN导轨安装

Hirschmann RS2-4TX/1FX EEC是工业网络领域可靠性的典范，明确设计为强化工业交换机，可在标准商用设备无法使用的条件下茁壮成长。这款工业以太网交换机通过铜缆和光纤端口的混合提供强大的连接，确保在电气噪声和物理挑战环境中的网络稳定性。其紧凑的DIN导轨安装设计，加上广泛的工作温度范围和经过验证的高可靠性记录，使其成为工厂自动化、过程控制和运输系统等领域构建弹性网络基础设施不可或缺的组件。该设备体现了操作技术的核心原则：在延长的生命周期内实现无缝性能，停机时间最短。

1.产品概述和核心功能

Hirschmann RS2-4TX/1FX EEC是一款非管理型工业以太网交换机，采用存储转发交换模式，支持10 Mbit/s以太网和100 Mbit/s快速以太网标准。其主要功能是提供一个高度可靠且免维护的网段，连接工业控制系统中的关键设备。“硬化”这一名称不仅仅是一个营销术语；它直接反映了该装置承受极端温度、强烈振动和电磁干扰的能力，确保在最重要的地方进行一致的数据传输。

作为Hirschmann著名的RS2系列的一部分，该交换机围绕“设置后忘记”的理念构建，不需要配置，同时提供基本的网络管理功能，如自动地址学习、自动极性识别和铜端口上的自动交叉。这种即插即用功能大大减少了安装时间和复杂性。电气和光学接口的集成允许灵活的网络设计，使网络能够长距离扩展，并创建不受电噪声影响的稳定骨干网。

2.技术规格和物理设计

端口配置和网络接口

这款强化工业交换机共配备六个端口，战略性地划分，以提供连接多功能性。它具有四个10/100BASE-TX RJ45端口，用于通过标准双绞线铜缆连接设备。这些端口支持自动协商和自动极性，简化了PC、PLC、HMI和其他现场设备的连接。至关重要的是，它还包括两个带SC连接器的100BASE-FX多模光纤端口。光纤端口的加入使交换机能够跨距离桥接不同的网段，不受EMI/RFI的影响，这是工业环境中的一个关键特性。

电气和环境稳健性

该开关在24V直流电源输入下工作，容差范围为-25%至+30%。它具有电源冗余功能，可实现更可靠的电源设置。它的最大功耗为5.4 W，是任何控制面板中的节能组件。该设备的坚固性因其工作温度范围为-40°C至+70°C和储存温度范围为40°C至+85°C而得到强调，确保在未加热的仓库或直接阳光照射下保持性能。它受到IP20标准的保护，使其免受大型固体物体的接触。

物理构建和可靠性指标

该开关采用紧凑、坚固的金属外壳，尺寸为47毫米x 135毫米x 111毫米（宽x高x深），旨在有效利用标准35毫米DIN导轨上的空间。它只有320克重，既坚固又轻便。其稳健性的一个关键指标是其计算出的平均故障间隔时间（MTBF）为51.4年（根据MIL-HDBK-217F标准），这证明了其卓越的设计寿命和适用于不允许出现故障的关键应用。

3.主要特点和运营优势

无与伦比的坚固性和工业合规性

这种工业以太网交换机的决定性特征是其坚固的设计。它符合严格的工业EMC标准，包括6 kV接触和8 kV空气放电的静电放电（ESD）抗扰度、2 kV电力线上的电快速瞬变（突发）和EN 61000-4-5的浪涌抗扰度。此外，它还符合抗振动和抗冲击标准（IEC 60068-2-6和IEC 60068-2-27），保证它在重型机械和持续振动的环境中保持运行。

全面的诊断和安全

尽管它是一个非管理型交换机，但它通过LED指示灯提供电源、链路状态、数据活动和故障的基本诊断反馈。它还包括一个信号触点（故障继电器），可用于在电源故障时触发外部警报，提供基本的系统监控层。该设备具有多项安全认证，包括工业设备的cUL 508、危险场所的cUL 1604（1类2区）和It设备的cUL60950，确保其在广泛的地理和行业中使用。

简化网络集成和维护

铜端口的自动功能（自动协商、自动MDI/MDIX、自动极性）使安装几乎万无一失，无需交叉电缆或手动配置。具有自动地址学习的存储转发交换机制确保了数据包的高效无冲突转发。这种功能组合使设备无需持续维护或技术网络知识即可运行，从而降低了总体拥有成本。

4.主要应用领域和行业解决方案

这种强化工业交换机在众多要求苛刻的行业中找到了用途。在工厂自动化中，它部署在车间，连接PLC、电机驱动器、机器人控制器和传感器阵列，形成一个可靠的网络骨干，不受大功率电机和驱动器产生的EMI的影响。其坚固的结构使其非常适合用于汽车制造、包装线和其他恶劣的工业环境。

在水处理、石油和天然气以及化工厂等过程工业中，开关在宽温度范围内运行的能力及其对危险场所的认证使其成为安全可靠的选择。光纤端口在这些环境中特别有价值，可以在控制室和远程现场设施之间建立长距离链路，通常跨越数公里，同时保持信号的完整性和隔离性。

包括铁路和交通管理系统在内的交通部门也受益于该开关的抗振性和延长温度运行时间。它可用于路侧机柜中的交通信号灯控制或铁路信号应用，在这些应用中，网络故障不是一种选择。其紧凑的DIN导轨设计使其同样适用于配电变电站和楼宇自动化控制网络的部署。

常见问题（FAQ）

与标准办公室交换机相比，使用RS2-4TX/1FX EEC等“强化工业交换机”的主要优势是什么？

最大的优势是在极端条件下具有卓越的可靠性。标准办公室开关专为气候控制环境而设计。相比之下，这种硬化工业开关能够承受-40°C至+70°C的极端温度、机械的强烈振动和显著的电磁干扰。其坚固的金属外壳、安全的DIN导轨安装和保形涂层内部组件可保护其免受灰尘、水分和腐蚀性环境的影响，确保在最需要的地方不间断地运行网络。

此交换机上的光纤端口如何在工业环境中增强网络设计？

两个100BASE-FX多模光纤端口提供了两个关键优势：抗噪性和长距离扩展。电机和驱动器的电气噪声会严重降低铜电缆上的信号质量。光纤电缆完全不受这种电磁干扰（EMI）的影响，确保了数据的完整性。此外，光纤连接可以跨越比标准铜以太网100米限制更大的距离，使您能够在建筑物之间或大型工厂车间之间连接网段，而不会降低信号质量。

此开关是否适用于有潜在爆炸危险的位置？

是的，Hirschmann RS2-4TX/1FX EEC持有cUL 1604 1级2区认证。这意味着它被批准用于在异常条件下可能存在易燃气体、蒸汽或灰尘的危险场所。该认证使其成为石油和天然气、化学和制药行业许多领域部署的安全和合规选择。

51.4年MTBF（平均故障间隔时间）评级对用户意味着什么？

51.4年的MTBF评级是根据MIL-HDBK-217F标准计算的可靠性统计预测。对于用户来说，这意味着在交换机的使用寿命内发生故障的概率非常低。它为产品的长期耐用性提供了高度的信心，并通过最大限度地降低计划外停机的风险以及相关的维护和更换成本来降低总体拥有成本。

此开关可用于创建冗余电源系统吗？

是的，该开关支持24 V DC电源冗余。此功能允许您将两个单独的24 V DC电源连接到交换机的接线板。如果主电源发生故障，交换机将使用辅助电源无缝继续运行，而不会中断网络流量。对于需要最大网络可用性的应用程序来说，这是一个关键功能。
