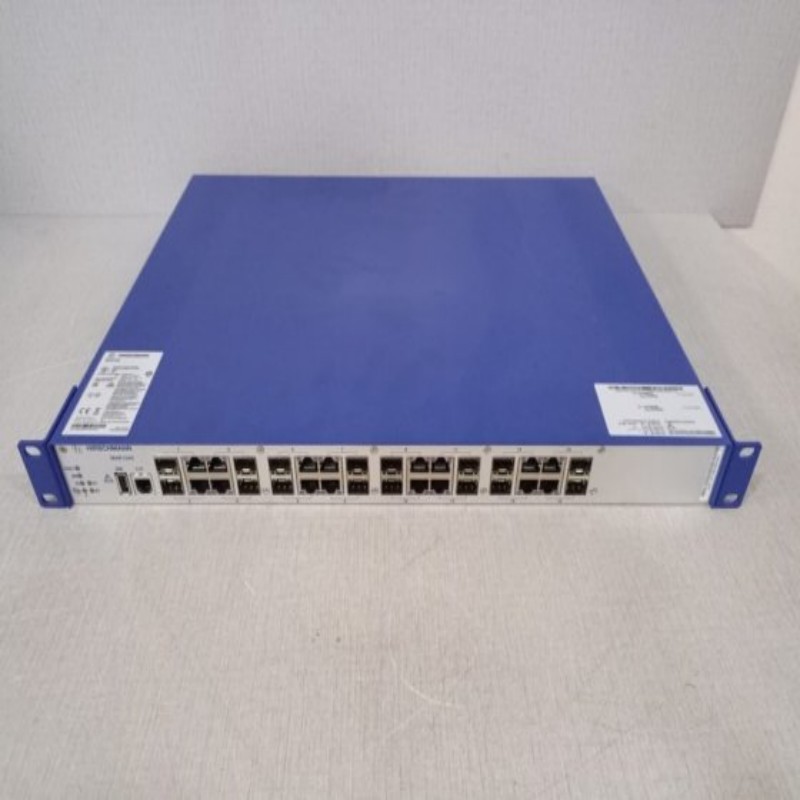

Hirschmann MAR1040 28端口管理型工业以太网交换机

1.产品核心：技术规格和功能架构

Hirschmann MAR1040-4C4C4C4C9999EMMHRHH09.1被设计为模块化、高端口数的管理型工业交换机，是大型工业网络的骨干。其核心功能是在设备之间提供智能、安全和确定性的数据传输，而其坚固的结构可确保在其他交换机发生故障的情况下持续运行。

关键技术数据：

该交换机围绕支持高密度端口配置的模块化机箱构建。根据其命名约定和类似的Hirschmann模型，它通常具有电气和光学端口的组合，以满足不同的连接需求，通常包括多个10/100/1000BASE-T铜端口和用于光纤上行链路的SFP插槽。它设计用于在宽范围的输入电压下运行，通常支持高压交流（110-240VAC）和直流（60-250VDC）电源，用于工业环境中的灵活电源。工作温度范围通常是稳健的，确保在不受监管的工业环境中的功能，而外壳提供了高度的防尘和防潮保护（如IP40）。物理设计用于DIN导轨安装，这是工业控制面板的标准，它通常采用无风扇设计，以提高可靠性和无噪音运行。

深入功能分析：

管理智能和控制：作为管理型工业交换机，该设备可对网络流量进行全面控制。它在OSI模型的第2层（可能还有第3层）运行，支持用于监控的SNMP（简单网络管理协议）、用于分割网络流量的VLAN（虚拟局域网）和用于优先处理关键数据的QoS（服务质量）等高级协议。这种管理级别允许网络工程师远程优化性能、增强安全性和排除故障。

强化物理设计：强化以太网交换机的名称是通过其物理属性获得的。该装置安装在坚固的金属外壳中，旨在有效散热并抵抗电磁干扰（EMI）。其组件经过选择和测试，在连续运行下具有较长的使用寿命（高MTBF），并按照IEC 60068-2-27和IEC 60068—2-6等工业标准具有抗冲击性和振动性。

高级交换功能：除了基本连接之外，该交换机还包含了工业自动化所必需的功能。这些包括快速生成树协议（RSTP）和专有环技术（如Hirschmann的“环”协议），用于创建冗余网络拓扑，可以在几毫秒内从链路故障中恢复。它还支持高级安全功能，如用于基于端口的网络访问控制的802.1X和用于过滤流量的访问控制列表（ACL）。

2.性能优势和特定应用价值

MAR1040-4C4C4CC9999EMMHRHH09.1的复杂设计为关键任务应用带来了直接的运营效益。

最大网络可用性和正常运行时间：冗余电源输入和快速网络冗余协议的结合确保了即使在硬件或电缆故障期间，网络也能保持运行。这在汽车制造或化学加工厂等应用中至关重要，在这些应用中，网络停机直接导致生产中断和财务损失。

增强的过程可靠性和确定性：通过使用QoS和流量优先级，交换机保证来自时间关键型设备（如PLC（可编程逻辑控制器）和安全传感器）的数据以最小的延迟和抖动传输。这种确定性行为对于同步运动控制和实时监控系统至关重要，可确保过程一致性和产品质量。

简化的维护和诊断：管理界面提供的对网络性能的深入了解允许进行预测性和先发制人的维护。管理员可以监控端口状态、流量负载和错误率，在导致系统故障之前识别潜在问题，如网络电缆故障或设备配置错误。

扩展视角：管理型工业交换机在自动化中的关键作用

了解这种设备在更广泛的工业网络环境中的战略地位是欣赏其价值主张的关键。

1.工业网络层次结构：管理型与非管理型

非托管交换机和托管交换机之间的选择是网络设计中的一个基本决定。非托管交换机是简单的即插即用设备，无需任何配置选项即可提供基本连接。它们适用于成本是主要驱动力的非关键、孤立的网络。相比之下，像MAR1040型号这样的管理型工业交换机提供了完整的控制、安全性和弹性。对于网络性能直接影响整体生产力和运营安全的大型互联系统来说，这是必不可少的。通过VLAN对网络进行分段、创建冗余路径和监控流量的能力使托管交换机成为现代工业物联网（IIoT）基础设施的智能核心。

2.特定于应用程序的部署场景

这类交换机部署在各种要求苛刻的行业。

工厂自动化和机器人技术：在汽车装配线或食品饮料包装设施中，这些开关连接机器人、视觉系统和输送机，需要确定性通信和高抗噪性。

关键基础设施：对于交通系统（铁路、隧道）、水/废水处理厂和能源变电站，硬化以太网交换机提供了在远程恶劣环境中运行的弹性，以及保护重要公共基础设施免受网络威胁的安全性。

强大的移动平台：在船上和机车车辆（火车）上，这些开关必须能够承受持续的振动和宽范围的温度变化，同时为控制和监控系统提供可靠的网络接入。

常见问题（FAQ）

管理型工业交换机和标准办公交换机之间的主要操作区别是什么？

核心区别在于稳健性、决定论和管理。标准办公室交换机专为清洁、气候可控的环境而设计，注重高吞吐量，实现尽力而为的流量。管理型工业交换机采用硬化组件构建，可在极端温度下运行，抗冲击/振动，抗电噪声。它还提供网络冗余协议和流量优先级等功能，这些功能对于工业控制系统的实时、不间断运行至关重要。

这种开关的“硬化”设计如何在工厂环境中提高其可靠性？

强化以太网交换机设计包含几个关键要素：宽工作温度范围（例如-40°C至70°C），可在非气候控制区域运行；具有高IP等级（例如IP40）的坚固金属外壳，可防止灰尘和水分；符合严格的EMI、冲击和振动抗扰度标准。该工程确保交换机能够承受工厂车间的物理和电气挑战，从而延长使用寿命并减少计划外停机时间。

这种交换机可以与其他品牌的工业设备集成到网络中吗？

是的，当然。Hirschmann MAR1040-4C4C4C4C9999EMMHRHH09.1基于标准以太网协议（IEEE 802.3）和RSTP等标准工业网络协议构建。这确保了与其他品牌的PLC、驱动器、HMI面板和传感器的完全互操作性，这些品牌也符合这些开放标准。它的管理能力实际上通过允许其配置为在多供应商生态系统中进行最佳通信来增强集成。

在受管工业交换机中需要寻找哪些关键安全功能？

关键的安全功能包括用于设备身份验证的802.1X，防止未经授权的设备访问网络；访问控制列表（ACL），用于根据IP地址或协议过滤流量；VLAN，用于将网络划分为逻辑组；以及用于加密配置访问的SSH（secure Shell）和HTTPS等安全管理协议。这些功能协同工作，为工业网络创建“深度防御”策略。

这种交换机的模块化设计如何有利于系统的可扩展性？

如产品名称所示，模块化设计允许交换机配置不同的接口模块。这意味着系统集成商可以从基本配置开始，然后随着网络扩展或要求的变化添加专用端口（例如，额外的光纤上行链路或特定的工业现场总线连接）。这提供了巨大的灵活性和面向未来的能力，避免了为较小的网络扩展更换整个交换机的需要。
