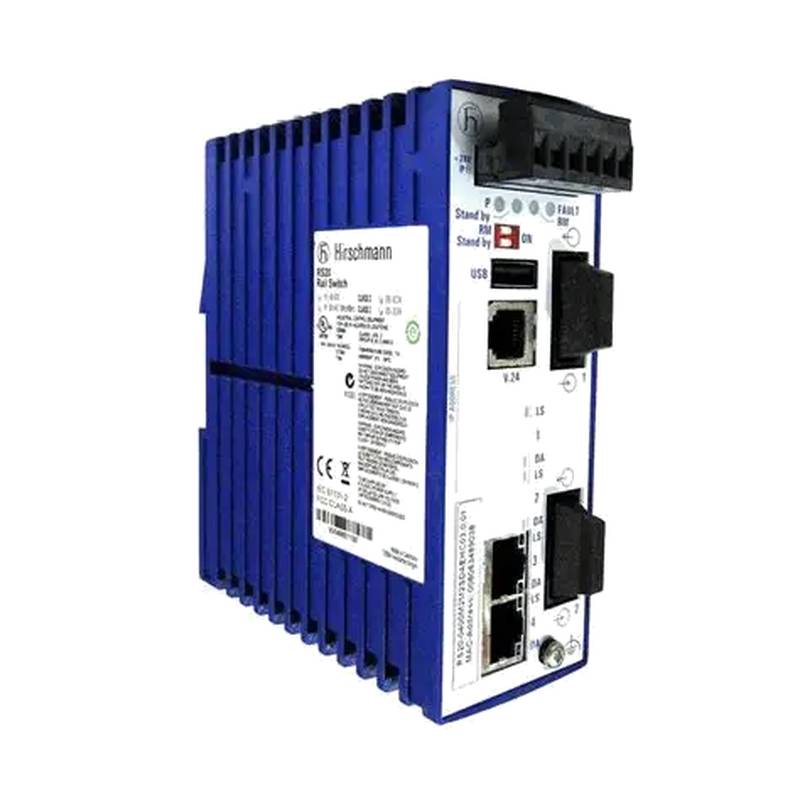

8端口管理型工业以太网交换机，Hirschmann RS20-0800M2M2SDAEHC

Hirschmann RS20-0800M2M2SDAEHC是工业网络领域可靠性和灵活性的典范。该设备是一款功能齐全的管理型以太网交换机，旨在在恶劣环境中提供强大的连接和先进的网络控制。作为一款8端口工业交换机，它提供了六个10/100BASE-TX RJ45端口和两个100BASE-FX多模SC光纤端口的特定配置，为混合媒体网络拓扑提供了一种通用的解决方案。该开关专为DIN导轨安装而设计，具有无风扇、紧凑的金属外壳，可确保在温度波动、振动和电磁干扰常见的环境中连续运行。其增强的第2层软件套件包括高级冗余协议、全面的安全功能和复杂的服务质量（QoS）机制，使其成为创建有弹性和高效的工业自动化、电力公用事业和运输网络不可或缺的组件。

1.产品概述和核心定位

RS20-0800M2M2SDAEHC属于Hirschmann RS20系列，这是一系列以模块化和坚固性而闻名的快速以太网交换机。这种特定的模型被设计为充当关键的通信节点，通常部署在铜和光纤连接必须汇聚的工业控制系统的边缘。其作为管理型以太网交换机的身份是其价值主张的核心，通过为网络管理员提供对流量的深入了解、对数据流的精细控制以及构建自愈网络架构所需的工具，将其与非管理或轻度管理的替代方案区分开来。“增强”软件版本意味着丰富的功能集，超越了基本的交换，支持复杂的网络拓扑和对现代工业物联网（IIoT）应用至关重要的操作策略。

2.详细的技术规格和性能数据

了解这款8端口工业交换机的精确功能是其正确应用的关键。总共八个端口由两个不同的组组成，以满足不同的连接需求。六个RJ45铜质端口支持10/100BASE-TX标准，允许灵活连接PLC、HMI和电机驱动器等设备。两个固定的100BASE-FX多模SC光纤端口为长距离连接提供了可靠的主干，提供了卓越的抗电噪声能力，这对于控制柜之间或整个工厂车间的连接至关重要。

根据MIL-HDBK-217F标准计算，该交换机的平均故障间隔时间（MTBF）为53.4年，令人印象深刻，这突显了其对关键任务基础设施的卓越可靠性。在电气方面，该开关的设计具有多功能性，可接受9.6至60 VDC或18至30 VAC的宽范围输入电源，使其与各种工业电源系统兼容，包括冗余电源。其能效体现在约7.7瓦的相对较低的功耗上，其无风扇设计通过消除常见的机械故障点，有助于其静音运行和高可靠性。该开关设计用于在0°C至+60°C的温度范围内运行，确保在大多数工业环境中性能稳定，无需主动冷却。

3.关键特征和功能的深入分析

高级软件和网络管理功能

RS20-0800M2M2SDAEHC上的“增强”软件包真正释放了其作为复杂管理以太网交换机的潜力。它支持一系列高可用性协议，最著名的是HIPER Ring协议，该协议可以在链路故障后实现不到200毫秒的网络恢复时间。这对于保持自动化生产线的正常运行时间至关重要。除了环形协议，它还支持快速生成树协议（RSTP）和多生成树协议，用于创建无环路和复杂的网络拓扑。

为了安全起见，该交换机提供了一套功能，包括基于MAC和IP地址的端口安全，防止未经授权的设备访问网络。它支持SNMP v3用于安全网络管理，SSH用于加密命令行接口访问，IEEE 802.1X用于基于端口的网络访问控制，确保只有经过身份验证的设备才能在网络上通信。此外，其服务质量（QoS）功能允许基于IEEE 802.1D/p和Diff-Serv的流量优先级，确保即使在高网络拥塞期间，时间关键的控制数据也能毫不延迟地传输。

坚固的硬件和物理设计

硬件是为严苛的工业生活而精心打造的。外壳是一个坚固的金属或塑料外壳，专为工业控制面板的标准DIN导轨安装而设计。这种紧凑的外形节省了宝贵的空间，同时提供了出色的抗冲击和振动性能。在单个集成单元中包含铜缆和光纤端口，可以构建混合网络，利用铜缆的成本效益进行短连接，利用光纤的抗噪性和长距离能力进行骨干链路。无风扇设计不仅提高了可靠性，还防止了灰尘和其他污染物的进入，这是工业环境中常见的问题。

4.特定应用的解决方案和行业用例

Hirschmann RS20-0800M2M2SDAEHC的多功能性使其成为多种工业场景的基石。在工厂自动化中，它通常用于在高可用性环形网络上连接机器人工作单元、可编程逻辑控制器（PLC）和视觉系统，确保单个电缆故障不会停止生产。光纤端口非常适合在电气噪声环境中连接设备，如焊接站或大型电机驱动器，因为铜链路容易受到干扰。

在发电和配电领域，其高MTBF和对行业特定认证的支持使其适用于变电站自动化，可以根据IEC 61850标准促进保护继电器和远程终端单元（RTU）的通信。在交通领域，如铁路或交通控制系统，开关的宽工作温度范围和坚固的结构使其能够在室外机柜和车载机车车辆中可靠运行，管理信号和乘客信息系统的数据。

5.比较优势和战略价值主张

选择RS20-0800M2M2SDAEHC具有几个明显的战略优势。其作为功能齐全的管理型以太网交换机的地位通过减少停机时间转化为更低的总体拥有成本；网络通过HIPER环和其他协议自我修复的能力防止了昂贵的生产停止。增强的安全功能可保护宝贵的工业资产免受内部和外部网络威胁，这在互联制造时代是一个日益受到关注的问题。此外，其灵活的电源选项和媒体类型的组合使投资经得起未来考验，可以轻松集成到现有基础设施中，并适应不断变化的网络需求，而无需彻底检修。

常见问题（FAQ）

Hirschmann交换机上“增强”软件版本的意义是什么？

“增强”软件版本意味着一套全面的高级管理功能，超越了基本的第2层交换。这包括对HIPER Ring等高速冗余协议的支持，这对于在工业自动化中创建容错网络架构至关重要。它还包括先进的安全措施，如SNMPv3、SSH和IEEE 802.1X身份验证，以及复杂的流量管理工具，包括VLAN、QoS和组播过滤。这使得该交换机适用于复杂的关键任务网络应用。

这个8端口交换机中的两个光纤端口如何增强其在工业环境中的实用性？

两个100BASE-FX多模SC光纤端口提供了两个关键优势：抗噪性和远距离。在充满重型机械电磁干扰的工业环境中，光纤电缆不受这种噪声的影响，确保了干净可靠的数据信号。它们还允许比传统铜质以太网电缆更长距离的连接，使交换机成为创建跨越大型工厂或连接独立建筑物的网络骨干的理想选择。

这个开关能在极端温度波动的环境中工作吗？

Hirschmann RS20-0800M2M2SDAEHC设计用于在0°C至+60°C的温度范围内运行。虽然这涵盖了广泛的标准工业环境，但它可能不适用于温度波动超出此范围的极端应用，例如北极气候下的无保护室外设施或有强烈直接太阳热的地方。对于更极端的条件，Hirschmann产品组合中型号中带有“T”或“E”标识的其他型号提供了-40°C至+70°C的扩展工作范围。

RS20系列和其他Hirschmann开关系列（如RS30或MS30）之间的主要区别是什么？

主要区别在于数据速率和端口配置。该型号所属的RS20系列侧重于快速以太网（10/100 Mbps）连接。RS30系列提供快速以太网和千兆以太网端口的组合，为要求苛刻的应用提供更高的带宽。MS30系列代表了一种基于机箱的模块化系统，提供了最大的灵活性，允许用户用定制的媒体模块组合填充交换机，以满足确切的端口和连接要求。

此开关在关键行业使用时持有哪些认证？

“SDAEHC”中的特定型号后缀“A”表示该开关具有cUL508和cUL1604等认证，适用于1类2类危险场所。这使得它被批准用于可能存在易燃气体或蒸汽的环境中。该系列中的其他变体可能拥有铁路应用（轨道和列车侧）和变电站自动化（IEC 61850）的额外认证，使RS20平台成为高度监管行业的多功能选择
