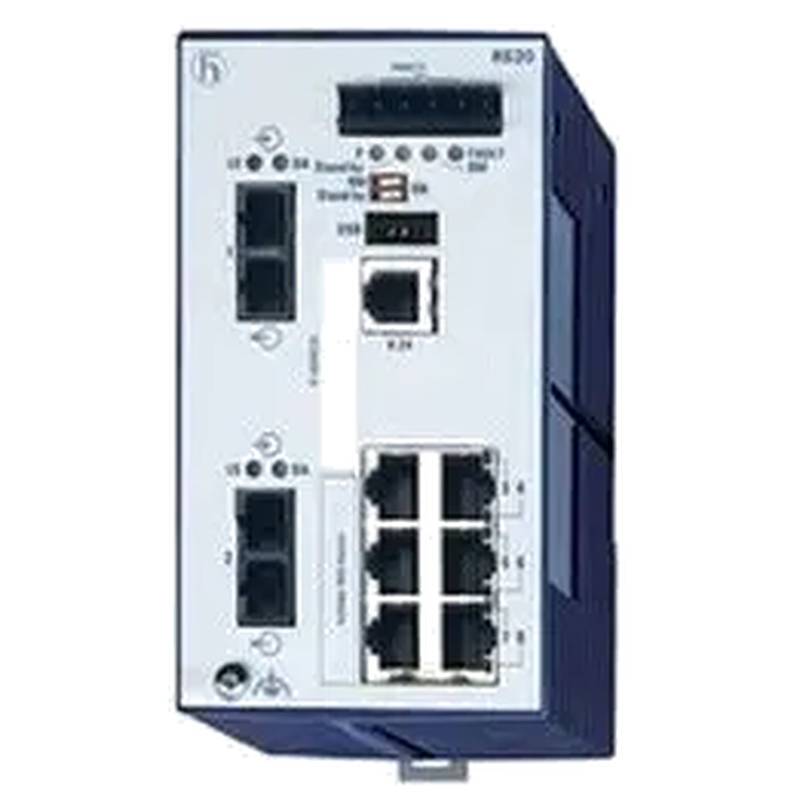

Hirschmann RS20-0800S2S2SDAEHC网管型快速以太网交换机，HiPER环

Hirschmann RS20-0800S2S2SDAEHC是一款受管理的工业以太网交换机，是构建弹性和安全的工业网络基础设施的可靠基石。作为一款快速以太网交换机，它提供可靠的100 Mbps连接，专为在工厂车间、自动化单元和其他恶劣环境的苛刻条件下茁壮成长而设计。该设备超越了简单的数据传输，提供了先进的管理、强大的冗余协议和无风扇设计，使其成为优先考虑网络稳定性、操作连续性和无缝集成到工业控制系统的组织的理想选择。

1.产品概述和核心定位

该交换机属于Hirschmann（Belden品牌）著名的RS20系列，设计为紧凑型、可管理的工业以太网交换机，可部署在控制柜内的DIN导轨上。其核心功能是确保工业设备之间的通信确定性和可靠性。与标准商用交换机不同，RS20-0800S2S2SDAEHC能够承受电磁干扰、温度波动和对工业过程至关重要的连续运行等挑战。凭借其光纤和铜缆端口的特定组合，它提供了创建混合媒体网络的灵活性，通过铜缆连接本地设备，并在光纤上建立可靠、抗噪声的骨干链路。

2.硬件设计和物理规格

工业级建筑和环境弹性

开关安装在具有IP20防护等级的坚固外壳中，可保护其免受固体物体的接触。由于其无风扇设计，它运行安静，免维护，通过消除常见故障点和防止灰尘积聚，提高了其长期可靠性。专为工业环境而设计，支持0°C至+60°C的宽工作温度范围，确保在非气候控制环境中的稳定性能。其高EMC抗扰度可防止工业厂房中常见的电噪声。

端口配置和电源

这款快速以太网交换机共有8个端口，可实现全面连接。这包括6个标准10/100BASE-TX RJ45端口，用于使用标准铜以太网电缆连接PLC、HMI和传感器等设备。其余两个端口是100BASE-FX单模光纤（SM-SC）上行链路。这些光纤端口对于在交换机之间建立长距离、电隔离的连接至关重要，不受接地回路和电磁干扰的影响。该开关支持宽范围的冗余电源输入，可接受9.6-60V DC或18-30V AC，这允许灵活集成到现有的电源系统中，并通过电源冗余提高可靠性。7.7W的低功耗，也是一种节能的选择。

3.软件功能和网络管理能力

高级冗余，实现最大正常运行时间

这种受管工业以太网交换机的一个关键特征是它支持多种高速冗余协议。它原生支持HIPER环（作为管理器和环交换机），可以创建恢复时间为20ms或更短的冗余网络环，这对实时控制应用程序至关重要。它还支持标准化的媒体冗余协议和快速生成树协议，提供了灵活性，可以集成到各种网络架构中，并确保快速故障恢复。这种多协议冗余方法是构建自愈工业网络的基石。

综合管理与安全

交换机的“增强”软件版本解锁了全套管理工具。它可以通过web界面、命令行界面或SNMP（v1、v2c和v3）进行配置和监控，以满足新手和专家网络工程师的需求。对于网络安全和流量优化，它支持IEEE 802.1Q VLAN等功能，用于划分网络，QoS用于优先处理关键流量，IGMP侦听用于高效的多播管理。这些功能确保了即使在高网络负载期间，对时间敏感的数据（如控制命令）也能无延迟地传输。

4.应用领域和行业解决方案

Hirschmann RS20-0800S2S2SDAEHC专为可靠性不容妥协的各种工业应用而设计。其坚固的设计使其适用于工厂自动化，连接生产线和机器人单元。在电力公用事业领域，其认证和可靠性符合变电站通信的需求。它还可以有效地部署在运输系统和化学或水处理等过程工业中，其坚固的设计可确保连续运行。单模光纤上行链路的使用使其特别适合需要网段之间长距离连接的应用，例如在庞大的工业厂房或校园设施中。

5.安装和维护优势

该开关的紧凑尺寸和DIN导轨安装设计使其在工业控制面板内的安装简单且节省空间。由于无风扇结构，没有运动部件，大大减少了维护需求，并有助于提高平均故障间隔时间，在最小的干预下支持较长的使用寿命。高级诊断功能，包括端口镜像、RMON和LLDP拓扑发现，使网络管理员能够主动监控网络健康状况，快速查明问题，并在不中断整体操作的情况下进行故障排除。

常见问题（FAQ）

此交换机的“增强”和“专业”软件版本之间的主要区别是什么？

RS20-0800S2S2SDAEHC配有“增强”软件版本（在其型号中用“E”表示）。这包括一个强大的功能集，用于远程访问、诊断、过滤和冗余（如HIPER Ring和RSTP）。“专业”版本（用“P”表示）在此基础上添加了增强的安全功能，如SSH加密和IEEE 802.1X身份验证，以及更高级的流量管理功能，如流量整形。选择取决于应用程序的特定安全和流量控制要求。

HIPER Ring等冗余协议如何增强网络可靠性？

冗余协议对于维持网络可用性至关重要。HIPER Ring创建了一个开关闭环。如果电缆被切断或交换机发生故障，协议会检测到中断，并在环周围的相反方向上重新路由流量，通常在20毫秒内。这种快速恢复速度快于人类可感知的阈值，可防止大多数工业过程中断，确保关键任务系统的持续运行。

为什么无风扇设计对工业交换机很重要？

无风扇设计是工业环境中的一大优势。风扇是机械部件，随着时间的推移容易发生故障，尤其是在工厂环境中常见的灰尘和碎屑堵塞时。通过消除风扇，该开关消除了主要故障点，从而提高了其整体可靠性和寿命。它还使开关完全静音，并防止其将污染物吸入外壳。

这个开关能在极端温度变化的环境中工作吗？

是的，RS20-0800S2S2SDAEHC专为工业温度范围而设计。它的指定工作温度为0°C至+60°C，可以承受-40°C至+70°C的储存温度。这种宽范围确保了在大多数工业环境中的稳定性能，尽管它可能不适合需要更宽工作范围（例如-40°C至+75°C）的极端户外或重工业应用。
