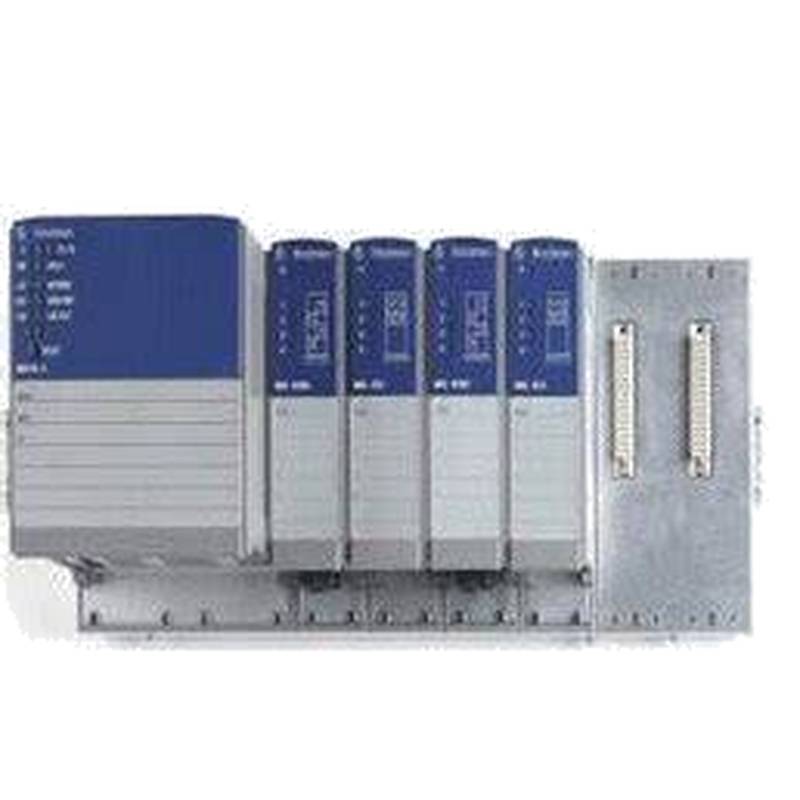

工业网管型网络交换机Hirschmann MS20-1600SAAEHC 16端口DIN导轨

Hirschmann MS20-1600SAAEHC是构建弹性和高性能工业基础设施的最终解决方案。该设备是一种模块化工业管理交换机，可实现连接、智能管理和坚固可靠性的关键结合。作为Hirschmann OpenRail系列的核心组件，这款工业网络交换机旨在以紧凑的DIN导轨安装形式提供全面的第2层管理功能。它专门用于承受恶劣工业环境中的电气噪声、温度变化和机械应力，使其成为工厂自动化、过程控制和其他要求苛刻的操作技术（OT）环境中应用的理想网络骨干。其设计理念以最大限度地提高网络可用性和简化管理为中心，确保关键数据流不间断。

1.产品概述和系统集成理念

MS20-1600SAAEHC属于模块化和面向未来设计的产品系列。作为OpenRail系列的一部分，它具有模块化主干，可以在不断发展的技术环境中实现灵活性。此特定型号预先配置了16个快速以太网（10/100 Mbps）端口，为各种现场设备、传感器和控制器提供了充足的连接。这款工业网络交换机的一个关键区别在于其“增强”软件版本，该版本包括一套强大的功能，用于远程访问、高级诊断、流量过滤和网络冗余。该开关采用存储和正向切换方法，采用无风扇设计，通过消除机械故障的共同点来提高其可靠性。

2.技术规格和物理设计

MS20-1600SAAEHC的技术特点强调了其适用于工业应用。它需要一个24VDC的工作电源（范围为18-32VDC），在24VDC下消耗的最大电流为500mA，这有助于其节能运行。该装置结构紧凑，尺寸为202 x 133 x 100 mm，重量为880克，可在控制柜内的标准DIN导轨上进行高密度安装。其IP20防护等级确保其免受大于12.5毫米的固体物体的接触，使其适用于封闭面板。该开关设计用于在0°C至+60°C的温度范围内可靠运行，可以承受-40°C至+70°C的储存和运输温度，工作湿度范围为10%至95%，不凝结。其建造质量的一个令人印象深刻的证明是其36.5年的平均故障间隔时间（MTBF）。

3.核心特征和功能能力

高级网络冗余和可靠性

这款工业管理型交换机旨在实现最大的网络正常运行时间。它支持Hirschmann专有的HIPER Ring协议，该协议可以实现小于0.3秒的环形网络恢复时间，确保单链路故障不会导致整个网络瘫痪。它还支持RSTP（快速生成树协议）和MRP（媒体冗余协议）等标准协议，以实现多供应商环境中的互操作性。此外，该交换机支持冗余的24VDC电源输入，为电源故障提供了额外的弹性。

综合管理和安全套件

MS20-1600SAAEHC上的“增强”软件提供了广泛的管理界面，包括串行控制台、web界面（HTTP/HTTPS）、SNMP（v1、v2c和v3）和Telnet。对于初始设置和诊断，它具有与自动配置适配器一起使用的USB接口。安全功能对于工业设备来说是强大的，包括基于MAC和IP地址的端口安全，以及用于安全网络管理的SNMPv3。它还支持IEEE 802.1Q VLAN，用于分割网络流量和增强安全性。

服务质量（QoS）和流量管理

为了确保关键的实时数据得到优先处理，这款工业网络交换机提供了复杂的QoS机制。它支持四个优先级队列，并允许基于IEEE 802.1D/p标准进行流量优先级排序。IGMP Snooping和Querier等功能有效地管理多播流量，防止其淹没网络，而广播风暴限制器则保护网络免受设备故障的影响。

强大的环境和电磁兼容性

该交换机按照工业标准制造，具有很强的抗电磁兼容性。根据相关IEC/EN标准，它在6kV接触和8kV空气放电、10V/m电磁场以及电快速瞬变（突发）和浪涌下进行了静电放电（ESD）测试。这确保了在电气噪声的工业环境中稳定运行。它还符合各种工业认证，包括工业控制设备的cULus和危险场所的1级2区。

4.主要应用领域和行业解决方案

Hirschmann MS20-1600SAAEHC部署在网络可靠性不容讨价还价的各种行业。在工业自动化和控制系统中，它构成了工厂车间PLC、HMI、电机驱动器和I/O模块的通信骨干。它与EtherNet/IP和PROFINET等协议的兼容性确保了无缝集成到这些环境中。在交通领域，其坚固的设计使其适用于铁路和轨旁应用。它也非常适合电力公用事业变电站和其他关键基础设施项目，其强大的结构和先进的管理能力可确保长期可靠的运行。

5.运营优势和经济价值

这种工业管理交换机的主要价值在于它能够最大限度地延长生产正常运行时间。通过实施HIPER Ring等快速冗余协议，它最大限度地降低了因网络故障导致的代价高昂的生产中断的风险。全面的诊断工具，包括LED、信号触点、syslog和RMON，可以实现主动维护和更快的故障排除，从而缩短平均维修时间（MTTR）和总拥有成本。与商用级交换机相比，无风扇、坚固的设计意味着维护需求更低，使用寿命更长，在工业资产的生命周期内提供了卓越的投资回报。

常见问题（FAQ）

此交换机上“增强”软件版本的意义是什么？

“增强”软件版本提供了一套全面的功能，这些功能对于现代工业管理交换机至关重要。这包括HIPER Ring和RSTP等高级冗余协议，通过SNMP和web界面的复杂管理选项，以及端口安全和VLAN等关键安全功能。它本质上提供了构建、管理和保护强大工业网络所需的工具包，而不需要升级到更高级的“专业”软件版本。

HIPER环冗余功能如何增强网络可靠性？

HIPER Ring是一种专有的Hirschmann协议，它在物理环形拓扑中配置连接的交换机，但在逻辑上将其作为一条线路进行操作。如果环中的任何地方发生电缆断裂或交换机故障，网络可以在300毫秒内重新配置，以保持所有剩余设备的连接。这种超快的恢复时间对于工业应用至关重要，即使是短暂的网络中断也可能导致重大的生产停机或流程中断。

这个开关能在极端温度条件下工作吗？

MS20-1600SAAEHC专为工作温度范围为0°C至+60°C的标准工业环境而设计。虽然这涵盖了广泛的工厂和室内工业环境，但在没有气候控制的情况下，它不能在极端寒冷或高温下长时间运行。对于更恶劣的环境条件，Hirschmann产品组合中具有“T”或“E”温度等级（例如-40°C至+70°C）的其他变体将更为合适。

此开关在工业和危险环境中使用时持有哪些认证？

该特定型号具有工业控制设备的cUL 508认证和危险场所的cUL 1604 1类2区认证，使其适用于北美的各种工业应用。变电站（IEC 61850）和铁路的其他认证可作为可选变体提供，在产品零件号中用不同的字母表示。

该设备的主要物理安装特性是什么？

该开关设计用于轻松安全地安装在标准DIN导轨上，这是工业控制面板内的常态。其紧凑的尺寸为202 x 133 x 100 mm，重量轻（880g），可有效利用机柜空间。电源通过一个4针插入式接线端子连接，确保了安全和防振的连接。
