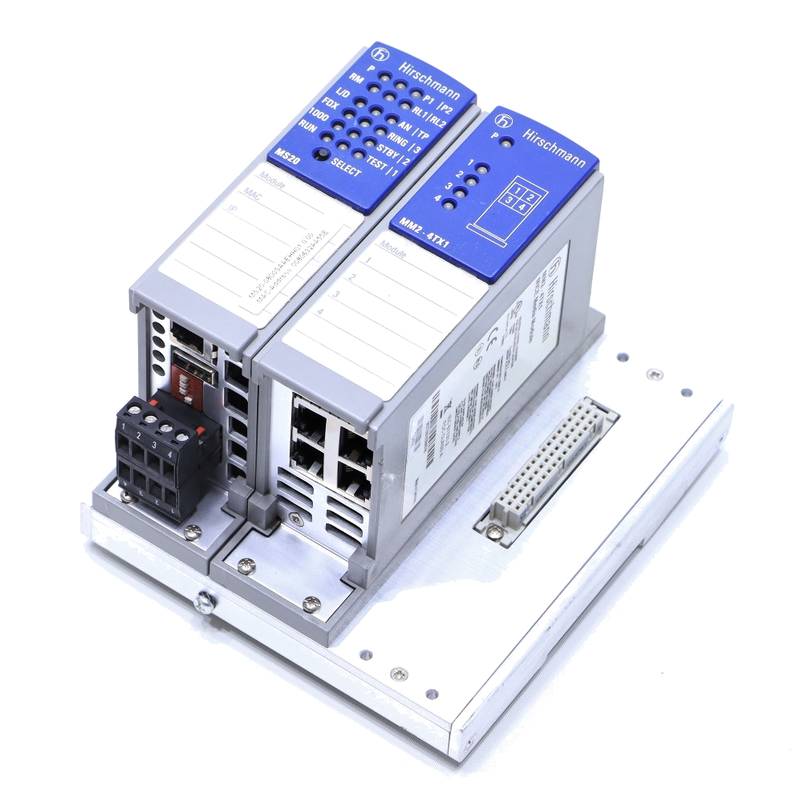

Hirschmann MM2-4TX1 4端口工业以太网交换机模块

Hirschmann MM2-4TX1是一个基础工业以太网模块，旨在无缝集成到Hirschmann MICE系列模块化工业以太网交换机中。此特定的4端口工业交换机模块提供四个10/100BASE-TX RJ45端口，可在要求苛刻的自动化环境中实现灵活且有弹性的网络连接。其核心功能是通过添加铜缆连接来扩展骨干交换机的功能，促进PLC、HMI和传感器等各种设备直接连接到强大的工业网络基础设施。它专为可靠性而设计，具有自动协商、自动极性和全面的诊断LED，所有这些都在一个紧凑的、可安装在DIN导轨上的外形中，能够承受工业环境的挑战，包括冲击、振动和宽温度变化。

1.产品概述和系统集成

Hirschmann MM2-4TX1不仅仅是一个简单的端口扩展器；它是一个专用的工业以太网模块，体现了模块化的系统架构。这种设计理念允许网络工程师通过在中央机箱中填充各种媒体模块（如本模块）来构建定制的交换机解决方案，以满足应用程序的确切连接要求。这种方法提供了无与伦比的灵活性，因为只需添加或交换模块即可轻松适应或扩展网络，而无需更换整个交换机单元。该模块通过直接从其父交换机机箱的背板获取电源来运行，简化了接线并减少了潜在的故障点。它是构建分散式网络拓扑的关键组成部分，使网络连接点更靠近工厂车间的机器和传感器，从而降低布线成本并改善整体系统组织。

2.技术规格和性能特点

MM2-4TX1由一组强大的技术参数定义，可确保在恶劣的工业环境中保持稳定的性能。该模块提供四个RJ45以太网端口，每个端口支持标准10/100 Mbps速度，并具有自动MDI/MDIX交叉、自动协商和自动极性校正功能，大大简化了安装并消除了配置错误。双绞线连接支持的网线长度可达100米，符合标准以太网规范。其功耗低至0.8W，有助于实现节能的系统设计。该模块的设计可在0°C至+60°C的温度范围内运行，可选变体（MM2-4TX1-EEC）可在-40°C至+70°C的范围内工作，使其适用于受控和极端工业环境。其平均故障间隔时间（MTBF）非常高，根据MIL-HDBK-217F标准计算为432.8年，突显了其在关键操作中经过验证的可靠性。

3.工业耐久性的设计特点和构造

稳健的机械和电气设计

这款4端口工业交换机模块的物理结构旨在承受工厂车间和其他工业环境的严酷考验。该模块具有紧凑的占地面积，尺寸为38 mm x 134 mm x 77 mm（宽x高x深），设计用于安装在标准35 mm DIN导轨上，这是工业控制柜中的常见夹具。外壳的防护等级为IP20，可防止固体进入。为了确保在持续的机器振动和偶尔的冲击下的运行稳定性，该模块符合严格的IEC 60068-2-6（振动）和IEC 60068-2-27（冲击）标准，保证了其在机械挑战环境中的弹性。

综合电磁兼容性（EMC）和安全

工业现场经常充满电噪声，MM2-4TX1的设计目的是在这种干扰中保持数据完整性。它具有令人印象深刻的EMC抗扰性，能够承受空气中高达8 kV的静电放电（ESD）、电力线上2 kV的电快速瞬变（突发）以及线路和地面之间2 kV的浪涌电压。它还经过测试，可以抵抗相关标准中定义的电磁场的干扰。这些功能可确保不间断的数据传输和高网络可用性。此外，该模块还获得了关键的安全认证，包括cUL 508和cUL 1604 Class 1 Division 2，使其获准在潜在危险的工业场所使用。

4.主要应用领域和行业解决方案

Hirschmann MM2-4TX1在各种工业自动化和控制应用中找到了自己的定位，在这些应用中，可靠的以太网连接至关重要。在制造和过程自动化中，它用于模块化开关中，以连接工厂网络中的可编程逻辑控制器（PLC）、人机界面（HMI）、电机驱动器和分布式I/O系统。其坚固的设计使其适用于运输系统，包括铁路车载网络和车站信息显示器，在这些系统中，振动下的可靠性至关重要。它还可以有效地用于能源部门的应用，如变电站和重型机械，为实时控制和监控提供必要的连接。该模块符合工业标准，确保它可以自信地部署在几乎任何需要坚固、可靠的以太网组件的部门。

5.经营优势和经济效益

增强的网络灵活性和简化的维护

MM2-4TX1的模块化特性提供了显著的操作优势。它允许创建高度定制的网络基础设施，可以为每个位置指定确切的端口数量和类型。这种模块化转化为更容易的维护和可扩展性；如果单个端口损坏或网络需要更改，只需更换或添加特定模块，而不需要更换或添加整个固定端口交换机。这最大限度地减少了停机时间并减少了备件库存。电源、链路状态、速度和活动的集成LED指示灯提供清晰、一目了然的诊断，使维护人员能够快速识别和排除网络问题，从而缩短平均修复时间（MTTR）。

长期可靠性和成本效益

投资于MM2-4TX1等工业级组件会直接影响总体拥有成本。其高MTBF和坚固的结构可延长使用寿命并降低故障频率，从而降低维护成本并防止代价高昂的生产停工。通过集成到集中式模块化交换机系统中，它还可以减少网络上受管设备的总数，从而简化网络管理并降低管理开销。该模块的低功耗有助于在其使用寿命内节省能源，使其成为大规模工业部署的经济和环保选择。

常见问题（FAQ）

1.Hirschmann MM2-4TX1是独立管理型交换机吗？

不，MM2-4TX1不是独立的交换机。它是一个媒体模块，必须安装在Hirschmann MICE系列的兼容模块化交换机机箱中，如某些MS20、MS30或RS20交换机。SNMP、VLAN和HiPER环冗余等管理功能由安装此模块的中央交换机机箱提供。该模块本身充当物理层组件，为交换机的总容量增加了四个铜端口。

2.标准MM2-4TX1和MM2-4TX1-EEC变体之间有什么区别？

主要区别在于它们的工作温度范围。标准MM2-4TX1的设计工作温度为0°C至+60°C，适用于大多数工业环境。MM2-4TX1-EEC变体是一种扩展温度版本，能够在-40°C至+70°C的温度范围内运行。这使得EEC模型非常适合在极端气候条件下的应用，例如室外安装、未加热的仓库或与产生大量环境热量的重型机械相邻的环境。

3.“自动交叉”和“自动极性”功能对安装有什么好处？

自动MDI/MDIX（自动交叉）功能消除了对交叉电缆的需求。无论使用直通电缆还是交叉电缆，该模块都会自动检测和纠正信号路径，确保正确连接。自动极性校正可确保即使电缆中的线对意外反转，数据信号也能得到正确解释。这些功能一起大大加快了安装速度，减少了人为错误，并防止了因布线不正确而导致的潜在连接问题。

4.此模块可以在需要高可用性和冗余的网络中使用吗？

是的，当安装在兼容的Hirschmann模块化交换机机箱中时，网络可以利用机箱支持的高级冗余协议。一项关键技术是Hirschmann专有的HiPER Ring，它可以在电缆断裂的情况下实现不到50毫秒的网络恢复时间。这确保了关键自动化网络的高可用性，即使是短暂的通信中断也可能导致重大的生产中断或安全问题。

5.本模块持有哪些关键认证，为什么它们很重要？

MM2-4TX1拥有多项重要认证，包括用于工业控制设备的cUL 508和用于危险场所的cUL 1604 Class 1 Division 2。这些认证至关重要，因为它们提供了独立的验证，证明该模块已经过测试并符合严格的安全标准。对于系统集成商和最终用户来说，这意味着该产品被认为可以在特定的工业和潜在爆炸性环境中安全使用，这通常是项目批准和保险合规的强制性要求。
