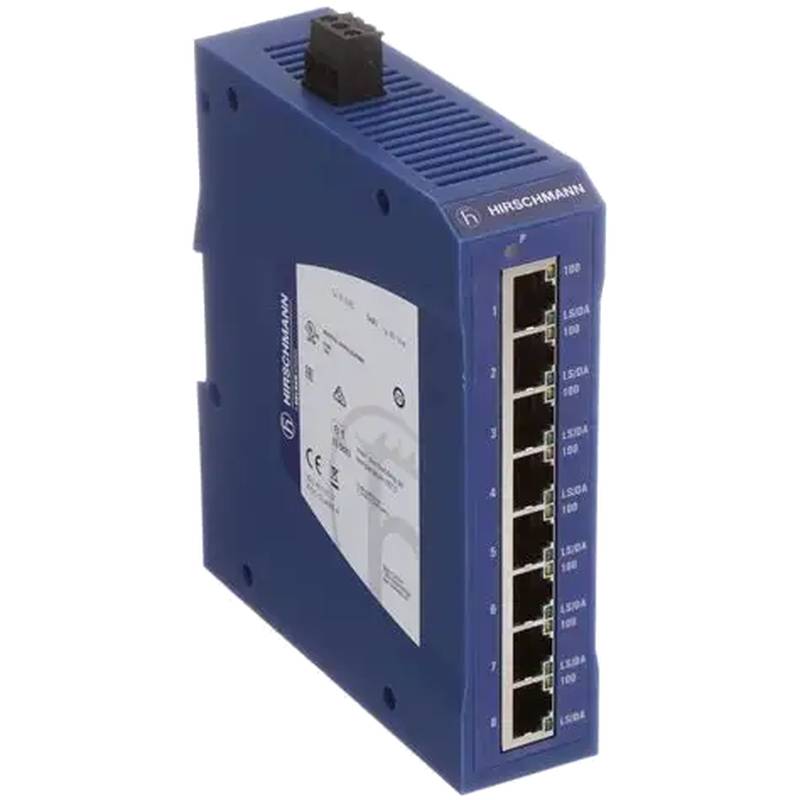

Hirschmann SPIDER II 8TX工业8端口以太网DIN导轨交换机

Hirschmann SPIDER II 8TX是可靠和坚固的工业以太网交换机的经典例子，专为在标准商用网络设备发生故障的情况下运行而设计。这款8端口非托管DIN导轨开关设计简单耐用，为关键的工业自动化、控制和监控系统提供即插即用的连接解决方案。它利用了具有宽工作电压范围的稳健设计、用于高密度机柜安装的紧凑外形以及对电气干扰的显著免疫力，使其成为在制造厂、过程控制环境和其他具有挑战性的环境中构建弹性网络基础设施的基础组件。尽管这种特定的型号已经达到了其生命周期的终点，不再生产，但它的设计理念和它所满足的需求仍然具有高度的相关性，现代继任者继续保持其强大性能的传统。

1.产品概述和核心技术简介

SPIDER II 8TX是一种非托管的固定配置交换机，提供8个带RJ45连接器的10/100BASE-TX铜质端口。其主要作用是形成小型或分布式工业网络的骨干，无缝连接PLC、HMI、传感器和驱动器。作为非托管交换机，它不需要配置，安装后可立即进行网络扩展。该设备由18至32 VDC输入供电，通过可插拔的3针接线端子连接，这是工业环境中安全和易于接线的常见功能。该交换机的特点是其存储和转发切换模式、自动协商和所有端口的自动极性检测，确保无忧集成和操作。

需要注意的一个关键技术方面是产品的状态。Hirschmann SPIDER II 8TX正式被列为过时产品并停产。这些信息对于规划新安装的系统设计人员和集成商至关重要。对于这些项目，建议使用SPIDER-SL-20-08T199999SY9HHH作为现代替代品，在类似的外形尺寸下提供类似或增强的功能。

2.深度技术规范和环境评级

此工业以太网交换机的性能由一组规范定义，这些规范使其符合工业用途。它在0°C至60°C的温度范围内可靠运行，确保在凉爽的控制室和较热的工厂车间环境中都能正常工作。外壳的防护等级为IP30，可防止接触工具和电线，并防止直径大于2.5mm的固体异物，尽管它没有防水保护。

电磁兼容性是其设计的基石。该开关可承受工业环境中的典型电噪声，符合静电放电（EN 61000-4-2）、电磁场（EN 61000-4-3）和快速瞬态脉冲（EN 61000-4-4）的标准。这种强大的EMC性能确保了在存在变频驱动器、重型机械和其他干扰源的情况下网络的稳定性和数据完整性。该设备还拥有令人印象深刻的计算平均故障间隔时间（MTBF），突出了其长期连续运行和最小停机时间的设计。

3.设计特点及施工理念

SPIDER II 8TX的物理和功能设计证明了其作为DIN轨道开关的目的。其紧凑而狭窄的外壳经过特殊设计，可有效安装在控制柜内的标准DIN导轨上，使其能够与PLC、电机驱动器和断路器等其他自动化组件一起安装。这种设计最大限度地提高了经常拥挤的工业外壳的空间利用率。

建筑优先考虑耐用性。在此类设备中，使用坚固的金属或高级铝合金外壳很常见，可以抵抗冲击、振动和腐蚀。电源和端口链接/活动的LED状态指示灯提供了一目了然的诊断，可以快速排除网络连接问题。DIN导轨开关设计，结合其无风扇运行，可实现免维护且高度可靠的网络节点，可在工业过程的背景下运行多年。

4.主要应用领域和行业解决方案

Hirschmann SPIDER II 8TX的即插即用性和坚固性使其成为众多领域的通用解决方案。在工厂自动化中，它非常适合创建小型机器级网络，将单个设备上的所有设备连接到更广泛的工厂网络中。对于水处理或化工厂等过程控制应用，其抗干扰性可确保监控和控制回路的稳定通信。

这种工业以太网交换机也在重工业中站稳了脚跟。它符合严格的标准，适用于风力发电、船舶海事系统和铁路运输中的机车车辆。在这些应用中，开关处理振动、宽温度变化和不稳定电源的能力至关重要。它是创建对现代工业运营至关重要的分布式和弹性网络架构的基本构建块。

5.运营优势和比较价值主张

SPIDER II 8TX的主要优势在于其简单性、鲁棒性和基本工业网络任务的成本效益。其非托管性质消除了部署时对专业IT知识的需求，大大减少了调试时间和复杂性。高MTBF和稳健的环境规范通过最大限度地减少计划外停机时间和维护需求，直接有助于降低总体拥有成本。

与其前身SPIDER 8TX相比，“II”系列通常代表了组件质量的演变，并可能增强了性能特征。更广泛地说，在Hirschmann的产品组合中，SPIDER II系列被定位为一种经济、高度可靠的非管理选项，位于功能更丰富的RS2系列之下，RS2系列提供了冗余电源输入和全面的故障信号等高级功能。对于需要基本、可靠连接而不需要高级网络管理功能的用户，SPIDER II 8TX实现了性能和价值的最佳平衡。

扩展视角：非网管交换机在工业网络中的作用

了解SPIDER II 8TX等设备在更广泛的工业网络层次结构中的战略位置是正确系统设计的关键。

1.工业网络交换机的层次结构

工业网络交换机可大致分为管理型、轻度管理型和非管理型，每种类型都有不同的用途。非托管交换机，如SPIDER II 8TX，是最简单的形式。它们自主运行，除了基本的链路LED外，没有用户可配置的流量优先级、VLAN或诊断选项。它们非常适合网络“边缘”，其主要要求是将多个终端设备连接到上行链路。

管理型交换机提供对网络流量的完全控制，使工程师能够配置VLAN以分割网络流量，设置服务质量（QoS）以优先处理关键数据，并利用快速生成树协议（RSTP）等协议实现网络冗余。轻度管理的交换机提供了一个中间地带，提供了一部分管理功能，例如基本VLAN和端口设置的简单基于web的配置，通常比完全管理的替代方案成本更低。

选择洞察：选择完全取决于应用程序的关键性和复杂性。非托管DIN导轨开关非常适合不需要网络分段的单机单元。对于流量控制、冗余和安全性至关重要的设施范围骨干网来说，管理交换机是必要的。

2.关键实施和安装注意事项

成功部署工业交换机不仅仅涉及连接电缆。适当的电源供应至关重要；18-32VDC输入必须来自稳定和清洁的工业级电源，以避免可能干扰操作的电压尖峰和噪声。对于在高电磁干扰区域的安装，强烈建议使用屏蔽以太网电缆（SF/UTP或S/FTP）并确保屏蔽两端正确接地，以保持信号完整性。

虽然天基信息平台II 8TX本身不受管理，但应仔细考虑其在网络中的位置。它通常应用于连接接入层的非关键设备，并应连接到受管理的上行链路交换机。这允许受管交换机处理网络范围的控制和监视任务。此外，物理安装必须确保开关周围有足够的散热间隙，即使它是无风扇的，以防止过热并确保长期可靠性。

常见问题（FAQ）

工业以太网交换机和商用办公交换机的主要区别是什么？

工业以太网交换机，如Hirschmann SPIDER II 8TX，是为恶劣环境而设计的。它们具有坚固的金属外壳、更宽的工作温度范围（例如0°C至60°C）、更高的抗振动性和电噪声性，并且通常使用DIN导轨安装，便于集成到控制面板中。商用交换机专为办公室稳定、气候可控的环境而设计，缺乏这些坚固的功能。

此交换机可以在环形网络拓扑中用于冗余吗？

不，SPIDER II 8TX是一个非托管交换机，不支持任何网络冗余协议，如环恢复协议或RSTP。在环形拓扑中，它会产生广播风暴并导致网络瘫痪。对于冗余环形网络，需要专门设计的支持相关环形协议的受管交换机。

如果我需要更换已停产的SPIDER II 8TX，我该怎么办？

Hirschmann和其他工业通信制造商拥有活跃的产品线，可作为现代替代品。例如，SPIDER-SL-20-08T199999SY9HHH被列为直接替代品。建议咨询Hirschmann经销商或技术销售工程师，以选择符合您应用技术和环境要求的最新型号。

为什么工作电压范围（18-32VDC）对工业环境很重要？

工业设施通常使用24VDC作为控制系统的标准。宽的输入电压范围确保开关能够承受工厂直流电源的波动和电压骤降，而不会出现故障或重置。这种容差对于在大型电机或其他电感负载启动等常见事件中保持网络正常运行时间至关重要。

“自动交叉”功能是否意味着我可以使用任何标准以太网电缆？

是的，所有端口上的自动交叉（或自动MDI/MDI-X）功能意味着交换机会自动检测您是使用直通电缆还是交叉电缆，并相应地进行调整。这消除了对特定电缆类型的需求，简化了安装，因为您可以将标准直通以太网电缆用于所有连接，无论是到终端设备还是到另一个交换机。
