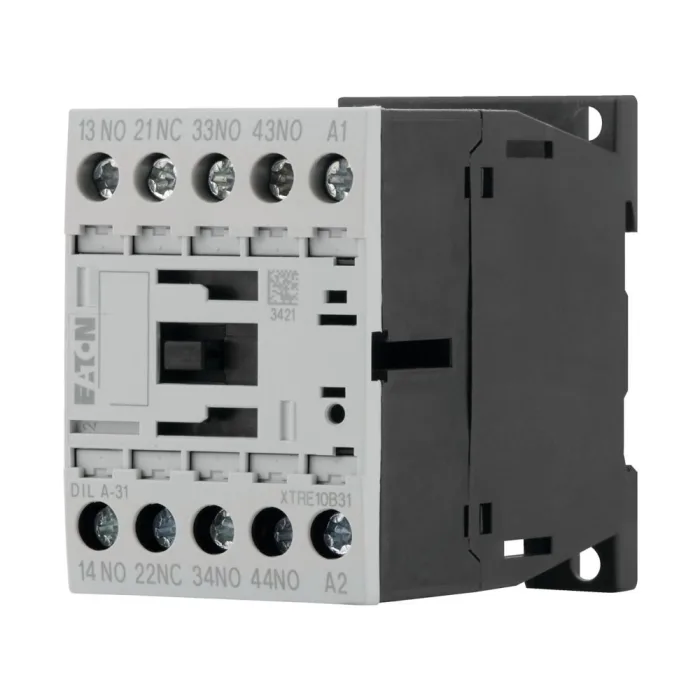

伊顿DILA-31紧凑型4极交流接触器继电器模块

伊顿DILA-31是一款坚固耐用、功能多样的4极接触器，专为满足现代工业控制系统的复杂开关要求而设计。作为伊顿著名的默勒系列的一部分，这款交流接触器继电器旨在以紧凑的模块化外形提供可靠的性能。其主要功能是充当重型开关接口，通常由可编程逻辑控制器（PLC）直接控制，以管理更高功率的负载，如电机、加热元件和照明系统。DILA-31具有4A的最大工作电流和多功能触点配置，是关键的耦合和接口组件，以卓越的效率和可靠性弥合了低功率控制电路和高功率执行器系统之间的差距。其设计反映了伊顿在电机启动、控制和保护方面的百年经验，为要求安全性和操作耐久性的应用提供了经过验证的解决方案。

1.产品概述及工作原理

伊顿DILA-31属于接触器继电器家族，其模块化、可扩展的设计和四极开关能力使其与众不同。其核心是作为一个电动开关运行。当控制电压（有230V AC或24V DC等交流和直流变体）施加到其线圈上时，它会产生一个磁场，吸引电枢。这种物理动作可以同时打开或关闭多组电源触点。DILA-31特别以其灵活的触点配置而闻名，该配置可以指定为常开（NO）和常闭（NC）触点的组合，常见的布置是三个常开和一个常闭（NC+NO x3）。这种灵活性使其能够执行复杂的控制任务，例如切换电机的三相，同时通过第四极提供状态反馈信号。作为交流接触器继电器，它针对工业环境中常见的交流负载进行了优化，即使在频繁的开关条件下也能确保稳定的运行和较长的电气寿命。

2.技术规格和性能特点

DILA-31由一组强大的电气和机械规格定义，使其适用于各种工业环境。在电气方面，其额定最大连续工作电流为每极4A。它提供各种控制线圈电压，包括230V AC（50/60 Hz）和24V DC等常见工业标准，为不同的控制电压系统提供了设计灵活性。在机械方面，接触器具有紧凑、节省空间的设计，AC型号的宽度均匀为45mm，高度为68mm，重量约为254克。这款紧凑型4极接触器设计用于轻松安装在标准DIN导轨上，这是工业控制面板中无处不在的功能，简化了安装和维护。电气连接通过可靠的螺丝端子进行，确保电源和控制电路的安全和高完整性连接。该建筑的设计符合国际标准，包括RoHS合规性，强调其遵守全球环境和安全法规。

3.设计特点及施工详图

模块化和可扩展架构

DILA-31系列的一个突出特点是其模块化和可扩展的设计。基本的四极单元可以通过顶部安装的额外辅助触点块进行扩展，使触点总数增加到八个。这种模块化使工程师能够根据应用的确切需求定制接触器的功能，而不需要更大的占地面积或完全不同的设备。组件内的所有触点都是联锁和相对的，确保了精确的机械同步和安全操作。

结构坚固，使用寿命长

DILA-31在苛刻的工业环境中具有耐用性。材料和结构的选择确保了较长的机械和电气寿命，能够承受数百万次操作循环。该接触系统旨在有效地管理电弧，对于配备该系统的型号灭弧室在操作过程中不得将其拆除，以防止短路。触点、线圈和绝缘外壳使用高级材料可确保一致的性能和耐磨性、耐腐蚀性和耐电击穿性。

集成安全性和可靠性功能

在这种交流接触器继电器的设计中，安全性至关重要。正向导向触点是一个关键的安全特性，这意味着NC和NO触点永远不能同时闭合，这对于确保机器状态安全和联锁可靠至关重要。这种机械强制导向可以防止可能导致危险情况的故障模式，使其成为安全相关控制电路中的关键部件。

4.主要应用领域和行业解决方案

伊顿DILA-31的多功能性使其成为众多工业自动化和控制场景的基石。

工业自动化与电机控制

它的主要应用是在工业自动化中，它充当接口继电器。它通常用于直接从PLC的输出控制较大的接触器或电机起动器。这种设置允许低电流PLC输出安全可靠地切换电机起动器线圈所需的较高电流。在复杂的机械中，多个DILA-31接触器可用于管理多速电机、星形-三角形起动器，或控制风扇、泵和压缩机的辅助电机。

电源管理和配电系统

作为4极接触器，它非常适合三相电源应用。它可用于同时切换电机或加热负载的所有三相和中性线。这使其成为配电系统应用的理想选择，例如自动传输方案、功率因数校正的电容器组以及需要完全隔离负载的控制工业加热系统。

楼宇自动化与控制

除重工业外，DILA-31还可用于楼宇自动化系统。它可以控制三相暖通空调机组、大型照明阵列和商业建筑中的其他重要电气负载。其可靠的性能和符合安全标准使其成为管理基本建筑服务的值得信赖的组件。

5.安装、接线和维护注意事项

正确的安装对于确保DILA-31接触器的可靠运行和长使用寿命至关重要。安装前，建议验证线圈电压是否与控制电源电压匹配，并手动检查运动部件是否自由运行，没有任何卡滞。在安装过程中，接触器应牢固地安装在DIN导轨上，必须注意确保没有螺钉、电线或其他碎屑落入装置中，因为这可能会导致机械卡滞或电气短路。螺丝端子应拧紧至规定的扭矩，以确保良好的电接触，防止因振动而松动。

对于维护，建议定期检查。这包括检查端子上是否有过热迹象，确保接触器没有过多灰尘和污染，并验证其是否正常工作。一个关键的维护方面涉及触点。虽然银合金触点自然形成导电的深色氧化层，不应被锉掉，但任何导致严重点蚀或材料转移的严重电弧都可能需要更换触点或更新整个单元。同样重要的是，如果接触器配备了灭弧室,在运行过程中，该组件必须始终就位，以安全地熄灭电弧并防止相间故障。

6.比较优势和价值主张

空间效率和设计灵活性

DILA-31的紧凑型45mm宽度代表了4极接触器的高度空间优化。这使得控制面板设计人员能够在更小的占地面积内构建更多的功能，从而降低控制机柜的整体尺寸和成本。其模块化可扩展性进一步增强了这一价值，允许定制解决方案，而不需要多个分立设备。

增强系统安全性和可靠性

积极引导接触的结合提高了控制系统的安全水平。此功能对于需要符合机器安全标准的应用程序来说是必不可少的，因为它有助于防止可能导致意外机器启动或危险情况的故障发生。伊顿穆勒系列继承的坚固结构和经过验证的设计原则有助于提高平均故障间隔时间（MTBF），最大限度地减少计划外停机时间。

运营成本效益

DILA-31的长电气和机械寿命直接转化为更低的更换成本和更低的总拥有成本。其直接与PLC接口的能力简化了控制系统架构，潜在地减少了对中间接口模块的需求，并简化了原始设备制造商（OEM）和最终用户的物料清单。

常见问题（FAQ）

DILA-31等4极接触器与标准3极接触器有何不同？

标准3极接触器通常用于切换电机或负载的三相导体。四极接触器增加了第四极，这提供了一个关键的额外开关元件。该额外极可用于切换中性导线以实现完全负载隔离，切换信号或联锁的控制电路，或在起重应用中为电机制动器提供电压。DILA-31的杆上灵活的NO/NC配置使其能够适应所有这些角色。

DILA-31可以用于交流和直流控制电压吗？

DILA-31系列提供了针对特定电压类型和范围设计的线圈型号。有额定用于交流操作的线圈版本（例如230V AC 50/60Hz）和设计用于直流操作的版本（例如24V DC）。选择线圈电压与应用中可用控制电源相匹配的型号至关重要，以确保正常运行并避免损坏。

这种接触器的可扩展性在实践中是如何工作的？

基本DILA-31单元可以安装额外的、单独可用的辅助触点模块，这些模块连接到主单元的顶部。这些模块可以提供额外的常开或常闭触点，机械地锁定在主接触器上。当主接触器的线圈通电并且电枢移动时，它也会启动这些辅助模块中的触点，有效地增加了可以从单个命令信号同时切换的电路数量。

“积极引导接触”的意义是什么？

正向引导（或机械连接）触点是一种基本的安全功能。它们确保常开和常闭触点在物理上连接在一起，使两者不可能同时闭合。这种“先断后合”的动作对安全联锁电路至关重要，因为它可以防止例如正向和反向命令可能同时应用于电机的情况，这可能会导致短路或机器损坏。

DILA-31故障排除的关键步骤是什么？

首先，确认线圈端子上存在正确的控制电压。如果存在电压但接触器未吸合，则线圈可能存在故障。如果它吱吱作响或密封不好，电压可能太低。如果线圈通电，电枢移动，但负载没有收到电源，则主触点可能会磨损或损坏。在对接触器或其负载连接进行任何物理检查或维护之前，始终确保电源已断开。
