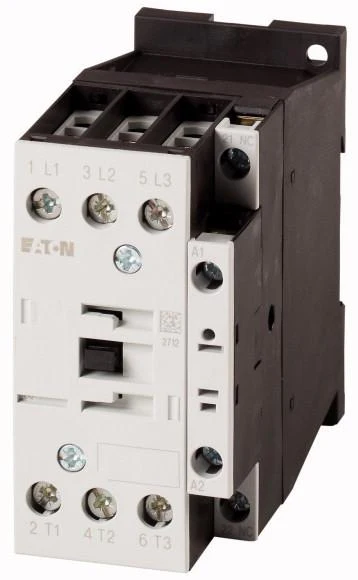

伊顿DILM32-01 3极工业电源接触器40A额定值

伊顿DILM32-01是工业控制面板中的基本组件，代表了专为苛刻应用设计的高质量三极接触器。作为伊顿DILM系列的一员，这款工业接触器旨在为控制三相负载（尤其是电动机）提供可靠和持久的性能。其主要功能是反复接通和断开电路，实现从简单的泵和风扇到复杂机械的设备远程控制。DILM32-01结构坚固，可确保高机械和电气寿命，是从制造和过程控制到基础设施和建筑管理等各个行业的系统设计师和面板制造商的通用和基本解决方案。

1.产品概述及工作原理

Eaton DILM32-01是一种机电操作的三极接触器，这意味着它使用电磁线圈同时打开或关闭三组主电源触点。其操作的核心很简单：当控制电压施加到线圈端子（通常指定为A1和A2）时，它会产生一个磁场，吸引可移动的电枢。这种物理运动被传递到主触点，闭合它们并允许电流流向负载。当线圈断电时，弹簧机构使电枢返回其原始位置，迫使主触点断开并中断电路。这种可靠且经过验证的机电原理在控制电路和高功率主电路之间提供了出色的电气隔离。

该特定型号专为标准AC-3负载应用而设计，该应用类别用于启动和停止鼠笼式电机。其名称中的“32”表示其额定电流，表示其适用于400V下功率高达15kW（20HP）的电机。DILM32-01是模块化系统的一部分，允许直接连接辅助接触块、机械联锁和其他附件，从而增强了其功能和对复杂控制方案的适应性。

2.技术规格和性能特点

DILM32-01的特点是一组精确的技术参数，这些参数定义了它的应用范围。其额定工作电压高达690V AC，额定绝缘电压为1000V。其热电流额定值Ith为32A，对于标准AC-3使用类别，其在400V下的额定功率为15kW。线圈控制电压可用于各种标准交流和直流电压，允许集成到几乎任何控制系统架构中。

这种工业接触器的性能指标令人印象深刻。它专为大量的电气操作而设计，通常在数百万次机械操作的范围内，展示了其耐用性。该设备具有低功耗保持线圈，可减少初始拉入浪涌后控制面板中的能源使用和热量产生。此外，它的设计可承受启动电机等电感性负载时常见的高涌入电流，确保其在整个使用寿命内可靠运行。

3.设计特点及施工详图

坚固的结构和材料选择

DILM32-01的物理结构侧重于耐用性和安全性。外壳由高级自熄工程塑料制成，具有出色的抗冲击性、耐化学性和耐热性。这确保了安全操作，并防止火灾蔓延。主触点通常由银基合金制成，如银氧化镉（AgCdO）或银氧化锡（AgSnO2），它们具有优异的灭弧性能、耐焊接性和低触点腐蚀性，所有这些都有助于延长接触器的电气寿命。

模块化和配件集成

这种三极接触器的一个关键特征是其模块化设计。基本单元可以通过卡扣式辅助触点块轻松扩展，该触点块可以提供常开（NO）或常闭（NC）触点，用于控制和信号电路。这允许单个接触器向可编程逻辑控制器（PLC）提供有关其状态的反馈。此外，可以在两个DILM32-01接触器之间安装机械联锁附件，以防止它们同时闭合，这是电机换向控制等应用的关键安全功能。还可以安装气动定时器，以引入延迟操作。

安全和环境合规

DILM32-01的设计和测试符合主要的国际标准，包括IEC/EN 60947-4-1，该标准适用于低压接触器和电机起动器。遵守这些标准可以保证一定程度的性能、安全和质量。接触器通常具有清晰的端子标记、用于操作员安全的手指防护装置和用于线圈端子的透明防尘罩。许多变体还具有标准化的安装足迹，便于在标准DIN导轨上进行更换和安装。

4.主要应用领域和行业解决方案

伊顿DILM32-01工业接触器的主要应用是控制三相电动机。这使得它在工业环境中无处不在。您可以在输送机系统的控制面板中找到它，它启动和停止驱动电机。它用于机床中控制主轴和冷却液泵电机。在暖通空调系统中，它用于操作商用空气处理机组中的压缩机和大型风扇电机。

除了电机控制之外，这种三极接触器还非常适合切换其他电阻和电感三相负载。这包括用于功率因数校正的工业加热元件、变压器组和电容器组。其可靠性使其成为关键基础设施应用的首选组件，如水处理厂、泵站和配电系统，在这些应用中，故障不是一种选择。它的多功能性确保了它是制造业、食品和饮料以及汽车行业自动化面板的基本组成部分。

5.经营优势和经济效益

增强系统可靠性和正常运行时间

DILM32-01的高机械和电气耐久性直接转化为机械和工艺的计划外停机时间减少。其坚固的设计能够抵抗电弧中断的电应力和频繁操作的机械磨损。这种可靠性确保生产线保持运行，关键流程保持运行，这在生产率和避免维护成本方面具有显著的经济效益。

简化维护和库存管理

DILM32-01系统的模块化特性简化了维护并降低了库存成本。设施可以储备标准基本单元和一系列常见的附件模块，而不是为不同功能储备完整的接触器组件。如果辅助触点发生故障，则只需要更换特定的块，而不是整个接触器。这种模块化，再加上产品的长使用寿命，使控制面板在整个生命周期内的总拥有成本更低。

灵活性和易于集成

对于面板制造商和系统集成商来说，DILM32-01提供了卓越的灵活性。多个线圈电压的可用性允许跨不同控制电压系统的设计标准化。简单的安装和接线节省了面板组装过程中宝贵的时间。添加附件的能力意味着相同的基础接触器可以配置为简单的启动/停止功能或更复杂的联锁和监控控制方案，提供了一种经得起未来考验的解决方案，可以适应不断变化的系统要求。

常见问题（FAQ）

接触器和继电器的主要区别是什么？

虽然两者都是机电开关，但像DILM32-01这样的三极接触器是专门为处理大电流负载而设计的，通常是电机，其特征是主三相电路的电源触点以及辅助触点的电势。通用继电器通常较小，额定电流较低，用于控制和信号电路。接触器采用更坚固的电弧室和触点材料制造，以管理电机产生的大功率开关电弧。

如何为DILM32-01选择正确的线圈电压？

线圈电压是一个关键的选择参数，必须与系统中的可用控制电压相匹配。该电压与被切换的主电源电压完全分开。DILM32-01可提供用于常见交流电压（例如24V、110V、230V、400V）和直流电压（例如24V、110V）的线圈。您必须查看制造商的数据表，了解与所需线圈电压相对应的具体产品编号，以确保正常运行。

向该接触器添加辅助触点的目的是什么？

辅助触点是与主接触器的运动机械连接的低电流触点。它们用于向控制系统提供状态反馈。例如，常开辅助触点可以连接到指示灯上，以指示电机何时运行，或者连接到PLC输入端，以确认接触器已成功吸合。常闭辅助触点可用于安全联锁电路。

DILM32-01可用于反转三相电机吗？

是的，但它需要两个DILM32-01接触器和一个机械联锁附件。反转三相电机需要交换三相中的两相。这两个接触器被接线以提供这些不同的相序。机械联锁装置物理安装在它们之间，以防止两者同时通电，这会导致严重的相间短路。

像DILM32-01这样的接触器需要更换的典型迹象是什么？

可见迹象包括检查时可见的接触腐蚀或焊接、故障线圈发出的抖动或嗡嗡声，或端子或主体过热的迹象。运行迹象包括接触器未能持续吸合、连接的电机未启动或接触器在负载下意外脱落。定期的热成像检查还可以在过热问题导致故障之前检测到过热问题。
